下記の中華ＤＤＳユニットの、ソフトを作るにあたり、ＰＩＣ開発ボ－ドを
製作してみました。
このボ－ドは２代目で、１６年ぶりに製作しました。
１代目もまだありますが、もうボロボロです。
１代目の時は、ＬＣＤがパラレル制御の物でしたが、今度の物は、Ｉ２Ｃ制御
の物を実装しています。
普通、試作やソフト開発には、ブレッドボ－ドを使う方が、多いと思いますが、
私はどいうもあれが、苦手で配線がまるでパズルのように感じます。
このボ－ドは、配線図がもとで、配線図の様にハンダ付けして、試作機を
作ります。

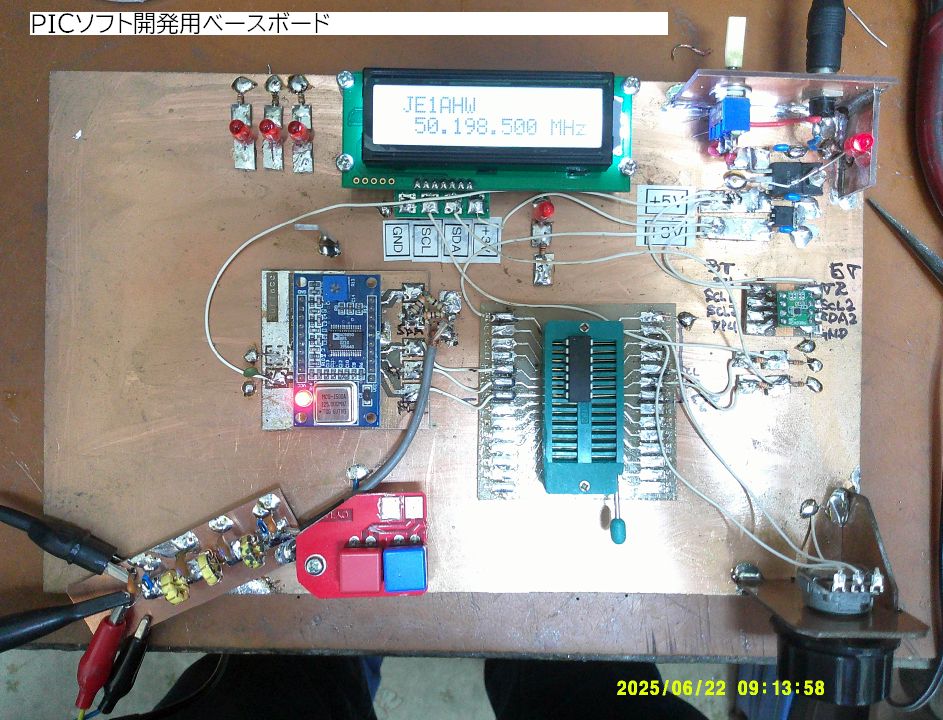

下位の写真で、ユニットのクロック発振器が違うのは、オリジナルの発振器は
とにかく電流を食います。１１０ｍＡぐらい流れます。
そのためか、本体が熱くなります。
そこで、エプソンから出ている、発振器に載せ替えてみました。
ただし、この文章を書いている時点では、実働テストはしていません。
単体で測定したところ、７０ｍＡ程度でした。
うまくいけば、だいぶ電源に余裕ができます。
（このクロック発振器は、秋月さんで売っています。もちろん１２５ＭＨｚです。）
クロック発振器は、手ごろな物があれば、１２５ＭＨｚでなくても、それに
近い周波数の物で使えます。
もちろん、ソフトの書き換えが必要になります。
書き換えるところは、
Ｆｒｅｑ１ｂｉｔ＝125MHz/2^32 = 125000000/4294967296
１ｂｉｔあたりの周波数変化量を、手持ちの発振器の周波数から求めます。
元来、ＤＤＳなどは、周波数誤差がありますので、それは覚えておいてください。
ＡＤ９８５０に５３．５Ｖぐらいかけると、クロック１５０ＭＨｚぐらいで動くかもしれませんね。
それから、中華ＤＤＳユニットのままでは、実装密度が上がらないので、
基板からＩＣを外して、新しい基板に載せ替えるのも、いいかもしれません。
幸い，ピン幅が広いので、作業はやり易いと思います。
そのうち時間があったら、基板を作ってみたいですね。
中華ＤＤＳユニットは、現在でもアマゾンで、販売されています。
昔より価格は高く成りましたが、ＩＣ単体を探すより早いと思います。
また、ＡＤ９８５０の上のランクのＡＤ９８５１のユニットも販売されています。
ＡＤ９８５１は、ソフト上で、与えるデ－タに１ｂｉｔ加えるだけで、働きます。
これも、ａｍａｚｏｎで販売されています。
ちなみに私が使っている、ＳＧは久喜市のＯＭ、中村さんが設計したもので、
ＡＤ９８５１を使い７０ＭＨｚまで出ます。
もう２０年誓使っていますが、現役です。
