ＳＳＢジェネレ−タ−と言うと、普通ＳＳＢ送信機の、ＳＳＢ発生部をさします。しかし８０年代（昭和）は、フィルタ-を含め、
送受信機の機能が一体になったものを、言うようになりました。（もっと昔から言っていたような気もします。）
それで８０年代は、自作を楽しんでいるＯＭさんが、いろいろなジェネレ−タ−回路を、ＣＱ誌などに投稿していました。
近年は、トランシ-バ-など、自作するものではなく購入するもので、自作家と呼ばれる無線家がかなり減少してしましました。
ＳＳＢジェネレ-タ-の、製作記事など、もう何年も見ていないような気がします。
そこで、令和になったので、令和の時代にＳＳＢジェネレ-タ-を、作ってみることとしました。
部品には、最近使われているチップパ-ツは使わないで、リ−ド線のある、昭和のパ-ツを使いました。
ジェネレ−タ−の名称は、 「ＧＥＮ１１３０（ゲン・イチ・イチ・サン・マル）」と、読んでください。
初めに、今回のＳＳＢジェネレ−タ−の仕様を、書き出してみます。
ａ）周波数 ＝ ９ＭＨｚ （パ−ツの変更で、他の周波数へ変換可能です。）
入出力端子インピ−ダンス ＝ ５０オ−ム
ｂ）モ−ド ＝ １）ＵＳＢのみの出力 （ＢＦＯ用クリスタルを変更することでＬＳＢ対応可能です）
２）Ｔｕｎｅ （キャリアの出力できます。ただし、キャリアは、ＢＭのバランスを崩しての発射の為
キャリアがフィルタ−帯域内を通らないため、ＳＳＢ出力よりレベルが下がります）
ｃ）キャリアバランスをＶＲにて調整できます。ただし、ＢＭへのキャリア注入レベルのほうがサプレッションに
影響します。
ｄ）Ｓメ−タ−ドライブ回路付き。 数１００ｕＡのメ−タ−、またはラジケ−タ−使用可能です。
ｅ）マイクは、Ｌｏｗインピ−ダンスのダイナミック型マイクを使用します。コンデンサ−マイクの場合
外部にてマイクに電源を与えてください。マイクゲインは可変できます。
ｇ）送受切り替えは、電源を切り替えています。＋ＴＲＸ（常時）、＋ＴＸ（送信時）、＋ＲＸ（受信時） すべて１２Ｖです。

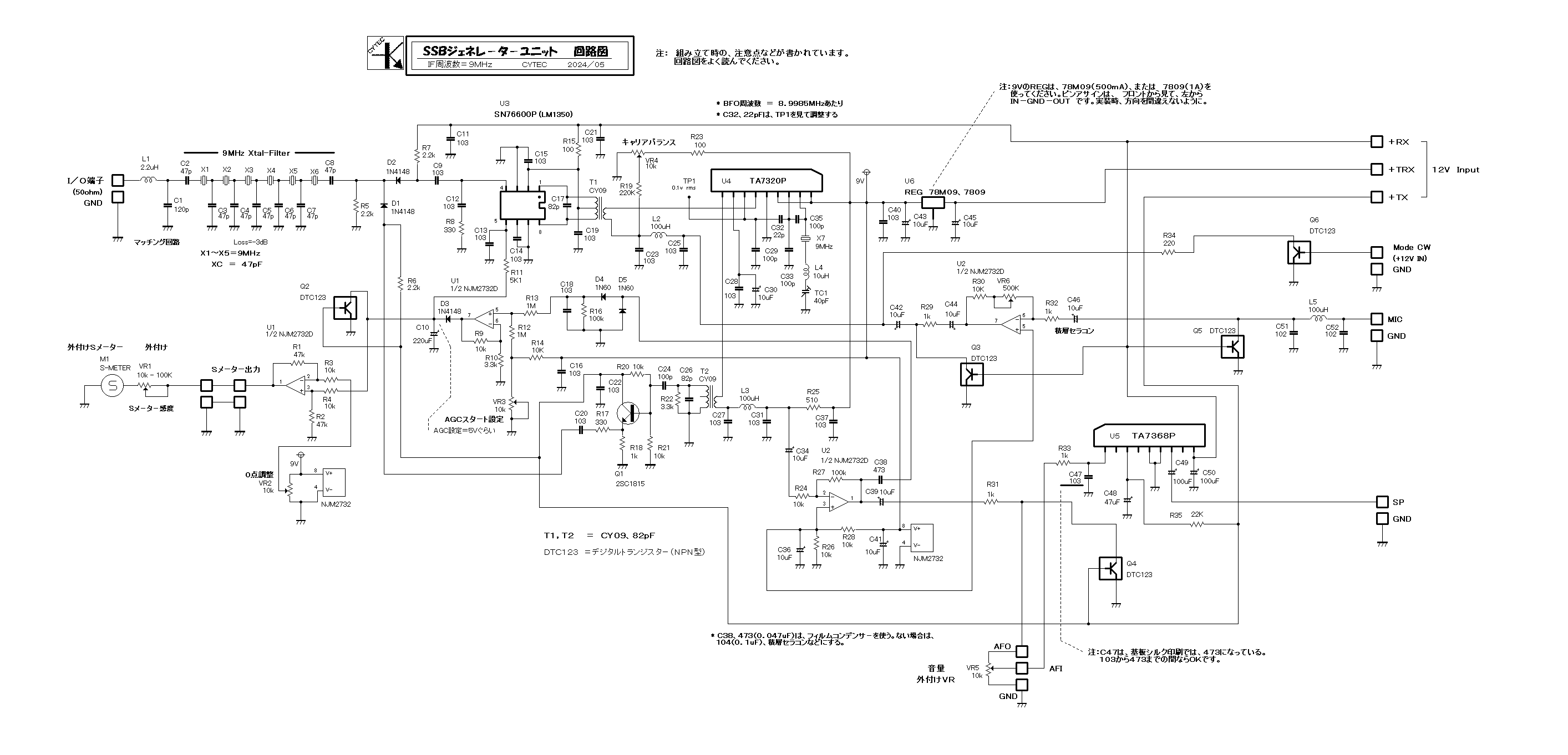

１）ＳＳＢジェネレ−タ− 「ＧＥＮ１１３０」 回路図 クリックすると拡大します。
回路構成は、昔からあるジェネレ−タ−と、同じです。簡単に、各部の説明をします。
１）フィルタ−には、９ＭＨｚの６ポ−ル・ラダ-型フィルタ-を、使用しています。入出力インピ-ダンスは、３８０オ−ムです。
ジェネレ-タ-のＩＦ入出力部に、Ｌ型マッチングを付けて、５０オ-ムの同軸ケ-ブルが、直接つなげるようになっています。
２）ＩＦ増幅回路のＩＣには、ＳＮ７６６００Ｐと言う、聞きなれないＩＣを使用しています。このＩＣは、皆さんもご存知の
ＬＭ１３５０Ｐと全く同じＩＣです。もともとは、白黒テレビのＩＦ増幅用ＩＣで、ＳＮ７６６００Ｐはヨ-ロッパで
生産された、ＭＣ１３５０Ｐの名前です。（製造した会社が違うので名前が違います）
特性は、ＭＣ１３５０Ｐと同じです。デ−タシ−トは、MC１３５０Pをご覧になってください。
３）復調／変調ＩＣ には、東芝のＴＡ７３２０Ｐを使っています。ＩＣの中に、発振段が入っているので、これをＢＦＯ発振器に
使い、スペ−スの省略を図っています。
キャリアバランス用のＶＲを付けｒてありますが、キャリアバランスはＢＭ部へのキャリア入力レベルが、大きく
影響します。キャリアレベルを合わせて、ＶＲによる調整を行うようにして下さい。
４）マイクアンプ／ＡＦアンプ／ＡＧＣアンプ／Ｓメ−タ−ドライブには、2個入りＯＰアンプを、使用しています。
2個入りを使用したのは、スペ−スの省略です。ただし、送受の切り替え時、電源による切り替えが使えませんので、
デジＴＲ（ＳＷ／ＴＲ）を多用して、各部を切り分けて、送受信の切り替えを行っています。
５）ＡＧＣは、ＡＦ信号を増幅して整流後、ＯＰアンプにて設定電圧から、ＡＧＣ電圧が下がるようにしています。
ＩＦ段1段にしかＡＧＣをかけていませんが、フロントエンド部のＩＰが高く取ることにより、実用上は問題なく
使用できます。一応、ＡＧＣ取り出し端子を、用意してあります。この端子からＡＧＣ電圧を取り出し、加工後
フロントエンドへ戻してください。（例えばプリアンプに、３ＳＫ５９などを使用した場合のＡＧＣ）

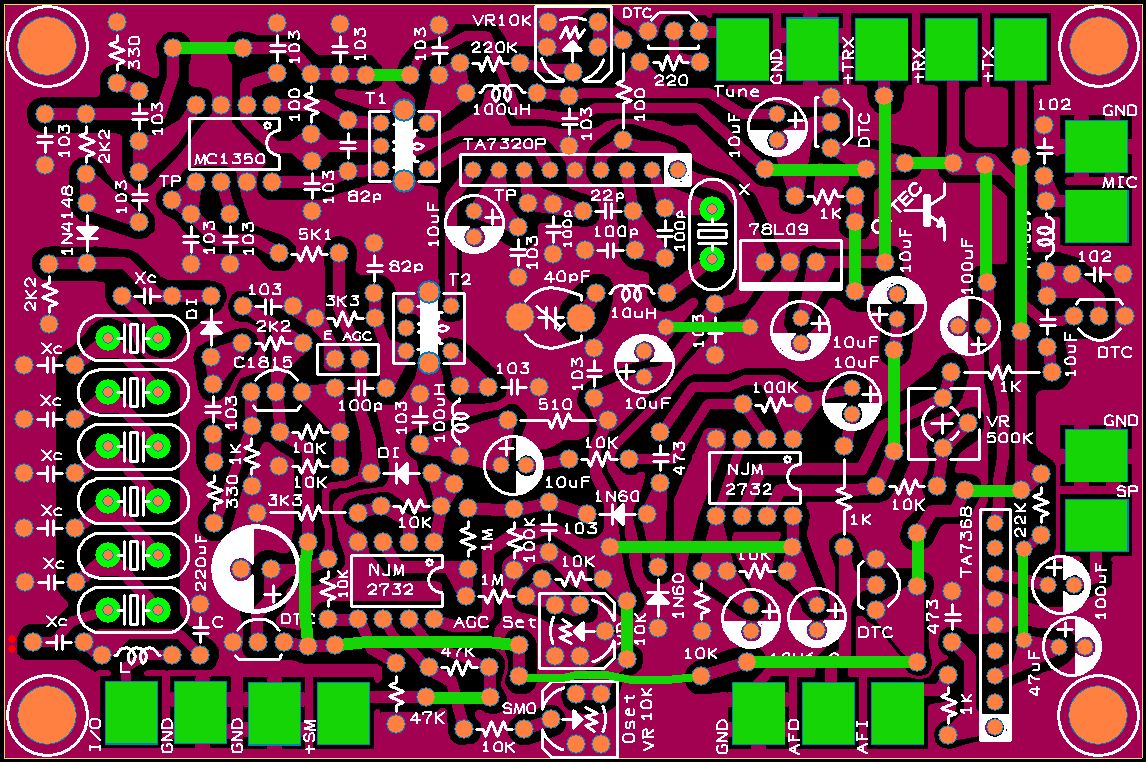

２）ＳＳＢジェネレ−タ− 「ＧＥＮ１１３０」 プリント基板 クリックすると拡大します。
ＳＳＢジェネレ−タ− 「ＧＥＮ１１３０」 完成基板 クリックすると拡大します。
.jpg)

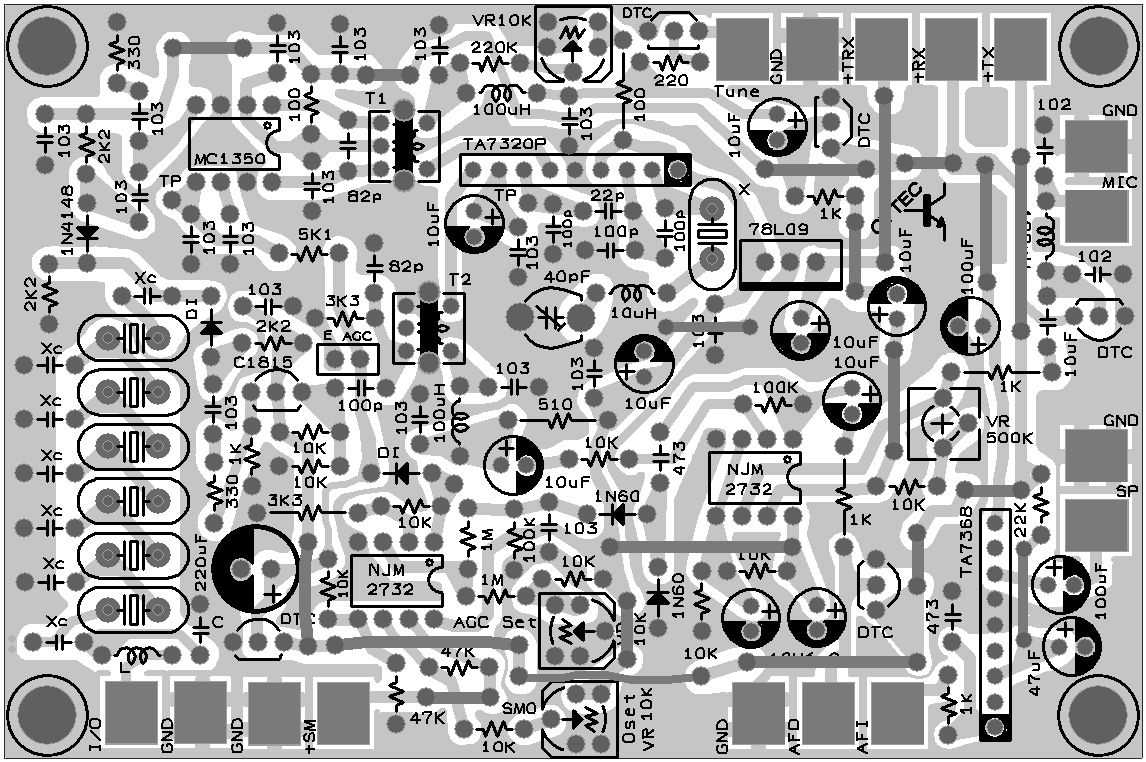

印刷用 モノクロ表示 部品配置図 ・・・ Click
基板設計は、「ＰＣＢＥ」で行っています。ＰＣＢＥでの設計デ−タを、ＵＰしますので、感光基板で基板が製作できる方は、
基板を製作してください。写真の基板は、メ−カ−製で、両面スル−ホ−ル基板を、使っています。そのため、基板上での
ジャンパ−線はありません。基板を自作した方は、部品面の配線を、ジャンパ−線で行ってください。
********************************************************************************************
最近は、中国の基板製造メ−カ−が、プリント基板の製造を受けてくれます。
下記に中国のメ−カ−の例を挙げておきます。
中国メ−カ−に発注するには、ガ−バデ−タが、必要です。PCBEソフトから、発注用ガ−バダ−タが、作れます。
支払いには、カ−ドまたは、ＰａｙＰａｌなどが使えます。
中国の基板製造メ−カ−ＨＰ ： ＳｅｅｅｄＳｔｕｄｉｏ（https://www.fusionpcb.jp/fusion_pcb.html）
********************************************************************************
３）ＳＳＢジェネレ−タ− 「ＧＥＮ１１３０」 製作デ−タのダウンロ−ド
製作に必要なデ−タ、調整用デ−タなどのダウンロ−ドができます。（ｐｄｆファイル）
（１）Gen１１３０ 製作＆調整 マニュアル ・・・ ＤｏwｎＬｏａｄ
（２）Gen１１３０ 回路図 ・・・ ＤｏwｎＬｏａｄ
（３）Gen１１３０ プリント基板デ−タ（ＰＣＢＥ−Ｄａｔａ）・・・ＤｏwｎＬｏａｄ（ｚｉｐ）
（４）Gen１１３０ 部品配置図 ・・・ ＤｏwｎＬｏａｄ
（５）Gen１１３０ パ−ツリスト（個別） ・・・ ＤｏwｎＬｏａｄ
（６）Gen１１３０ パ−ツリスト（総数） ・・・ ＤｏwｎＬｏａｄ
（７）Gen１１３０ 中国Ｓｅｅｅｄ社、発注用ガ−バデ−タ ・・・ＤｏwｎＬｏａｄ（ｚｉｐ）
（８）Gen１１３０ Gen１１３０完成写真 ・・・ ＤｏwｎＬｏａｄ
４）トランスバ−タ−部について
Ｇｅｎ１１３０をトランシ−バ−にするためには、次の回路が必要です
１）受信ミキサ−回路（受信周波数をＩＦ周波数に変換する）
２）送信機器サ−回路（ＩＦ周波数を、送信周波数にする）
３）ＶＦＯ発振回路（希望する周波数にするため）
４）パワ−アンプ回路（送信信号を大きくする）
５）アンテナ切り替え回路（送受信時、アンテナを切り替える）
６）ＤＣ電源切り替え回路（受信時、送信時、常時、電源を３つに分けます）

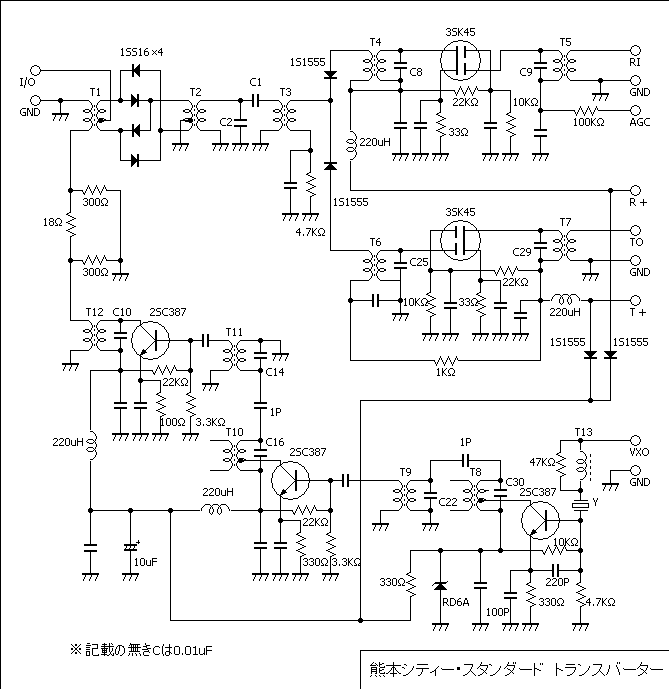

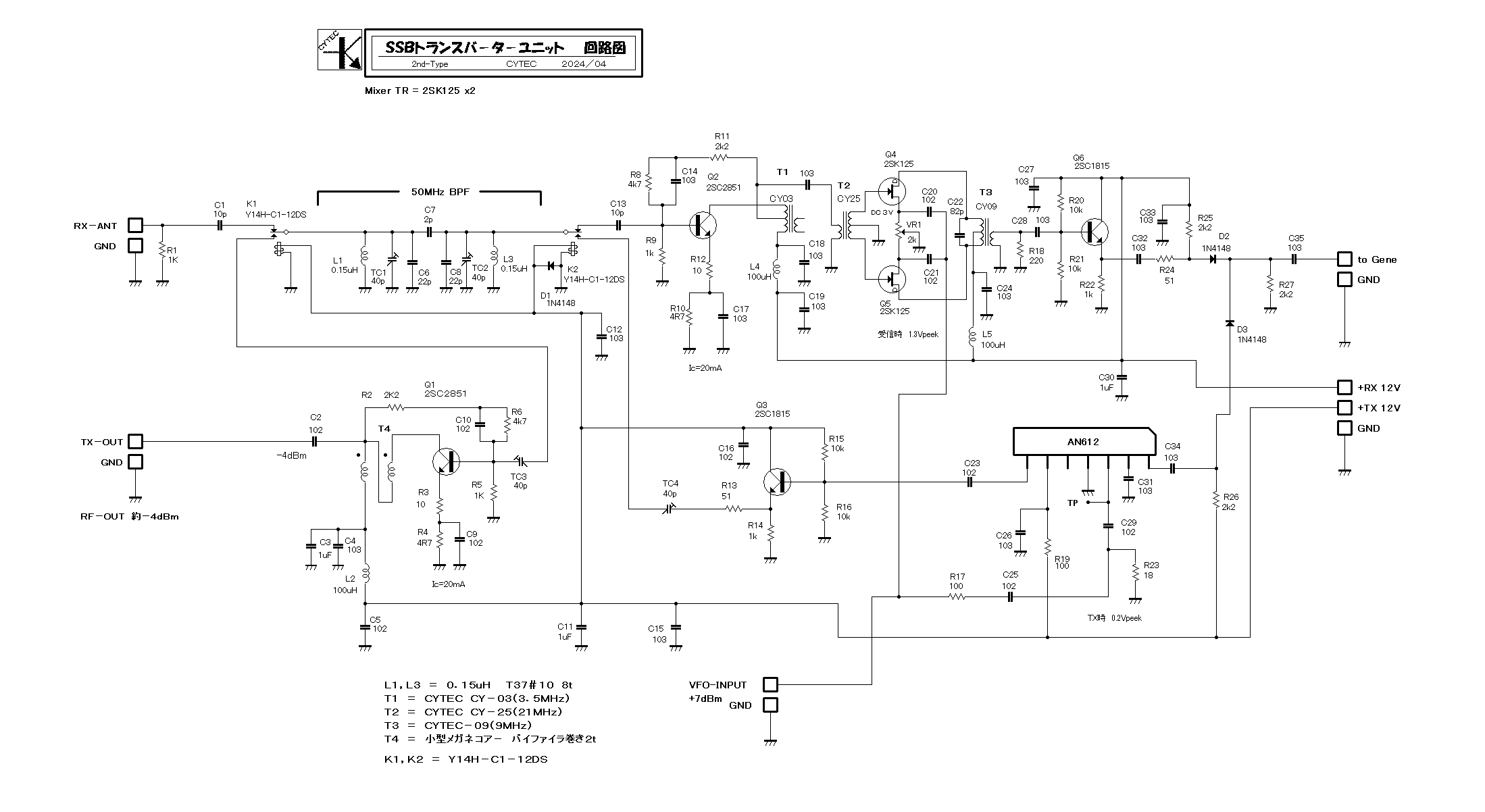

a）トランスバ−タ−参考回路図（クリックすると拡大します）
ＣＹＴＥＣ版 熊本シティ−スタンダ−ド版
上記の回路図は、トランスバ−タ−部の参考回路図です。ほかにもｗｅｂを検索すると、見つかると思います。

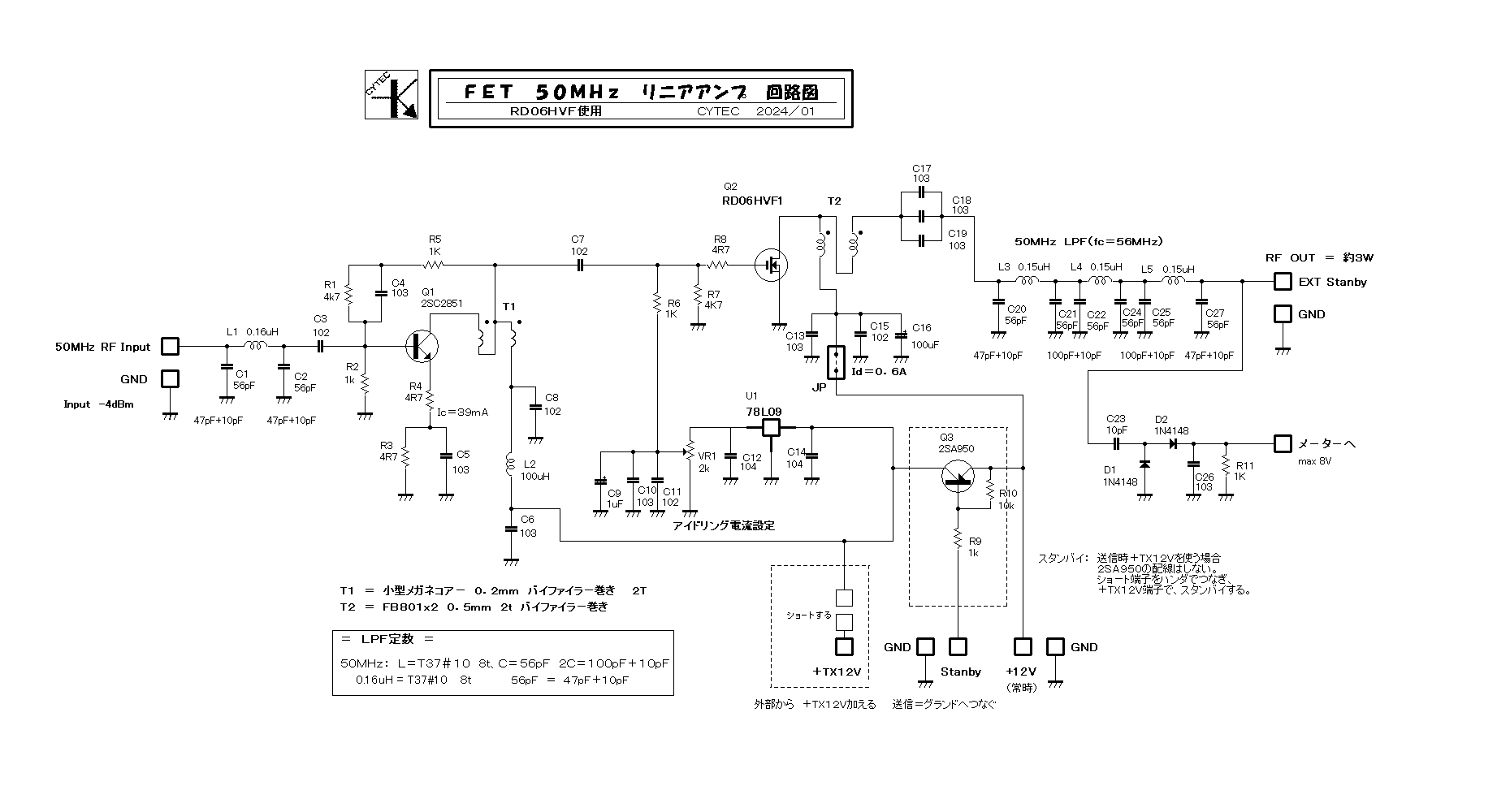

ｂ）パワ−アンプ参考回路図例（クリックすると拡大します）
リニアアンプには、ＦＥＴを使用したものを参考としてＵＰしました。
電源電圧：１２Ｖ時、−４ｄＢｍ入力で、約３Ｗの出力です。
ｗｅｂを検索すれば、トランジスタ−アンプなど、いろいろと見つかるでしょう。

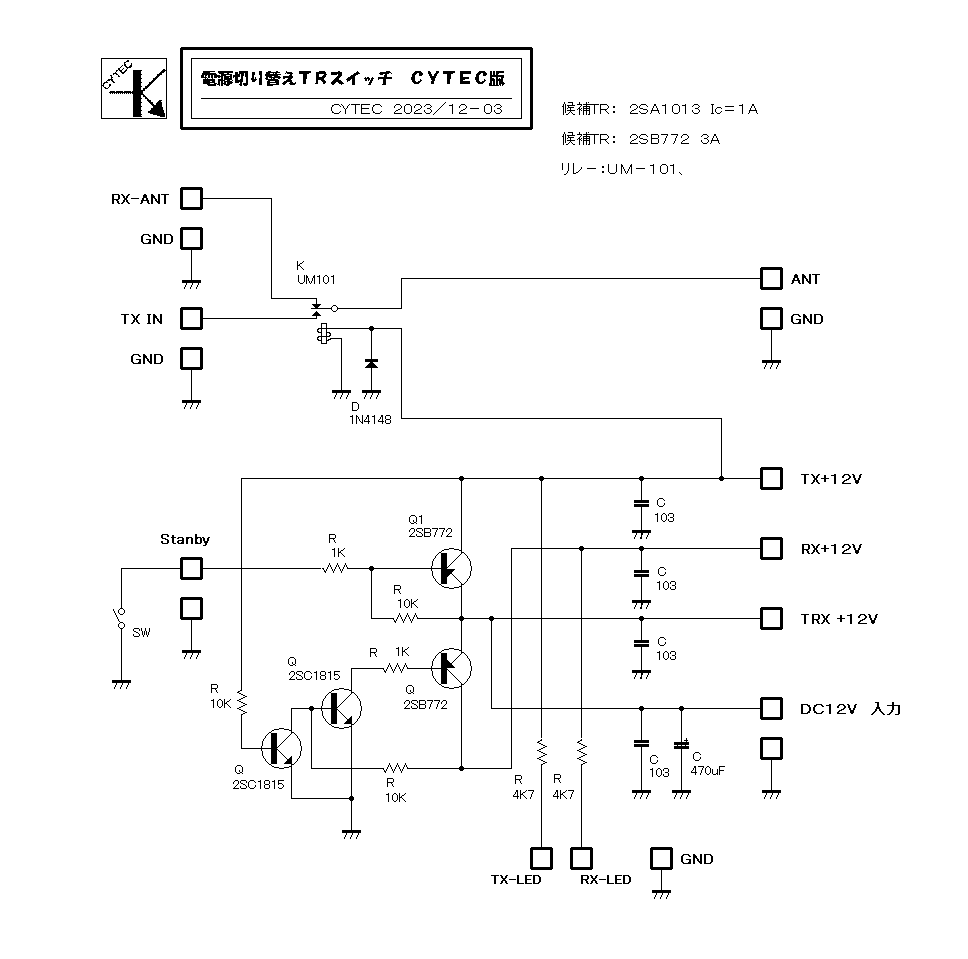

ｃ）電源制御回路例（クリックすると拡大します）
送受信時、電源を切り替える制御回路です。
ここには、リレ−を使いますと、リレ−接点でのバタつきによるノイズが
電源に入ります。それは、ポップノイズとして、切り替え時スピ−カ−から
大きなノイズ音が出ます。
今回は、なるべくノイズが混入しないようにと、トランジスタ−スイッチを
使っています。
同時にアンテナの切り替えリレ−を、動かしています。
電源／アンテナ・コントロ−ル回路説明書 ・・・ ＤｏｗｎＬｏａｄ（ｐｄｆ）
ｄ）ＶＦＯ発振部
今回は、ジェネレ−タ−の製作に関する記事なので、ＶＦＯ回路の説明は省力させていただきます。
ＣＹＴＥＣのＨＰにも、いくつかのＶＦＯ回路が掲載されていますので、そちらを参考にしてください。
e）おまけ：ポップノイズキャンセル回路
自作のトランシ−バ−は、送受切り替え時、スピ−カ−から「ぼっつ」と言うようなの言うノイズが、出たりします。
このノイズは、気になると気にかかります。そこで、スピ−カ−への配線を一時切り離してノイズの軽減を図る
回路を、紹介しておきます。切り替え時、時定数によりタイムラグを、持たせています。ノイズが気にならない
ようになるまで、で次ＴＲのベ−スに入っている、コンデンサ−の値を調整してください。
ポップノイズキャンセル回路説明書 ・・・ ＤｏｗｎＬｏａｄ（ｐｄｆ）
