令和の時代に作る、自作トランシ−バ− Back
ＳＳＢジェネレ−タ−の次は、必要とするバンドへ出るための、トランスバ−タ−です。
今回は、ＳＳＢジェネレ−タ−「Ｇｅｎ１１３０」につないで、５０ＭＨｚバンドへ出られる、トランスバ−タ−を製作します。
送信部の出力は、２ＳＣ２８５１を使い、５０ＭＨｚ帯で出力１００ｍＷを、得ています。
今回の回路で面白い所は、ＳＡ６１２と言うダブルバランスドミキサ−ＩＣの、中に入っている２つのユニットを、別々に
送受信用に分けて使っている所です。この場合、それぞれシングルバランスミキサ−として、動作します。
まるで、ダイオ−ドＤＢＭの様に、双方向で使っています。
（原点は、ＪＡ６ＨＩＣ／内村ＯＭが、１９９５年ごろに製作したトランシ−バ−に使っていたものです。）
トランスバ−タ−部にはＶＦＯはなく、ＶＦＯ部は、別ユニットになります。
初めに、今回の トランスバ−タ−の仕様を、書き出してみます。
ａ）周波数関係 ＝ ジェネレ−タ−からの９ＭＨｚを、５０ＭＨｚへコンバ−トします。
ｂ）受信部は、２ＳＫ２４１ ➔ ＳＡ６１２ ➔ ジェネレ−タ−へ
ｃ）送信部は、ジェネレ−タ− ➔ ＳＡ６１２ ➔ ２ＳＫ２４１ ➔ ２ＳＣ２８５１ ➔ ＬＰＦ ➔ １００ｍＷ
ｄ）
ｅ）マイクは、Ｌｏｗインピ−ダンスのダイナミック型マイクを使用します。コンデンサ−マイクの場合
外部にてマイクに電源を与えてください。マイクゲインは可変できます。
ｇ）送受切り替えは、電源を切り替えています。＋ＴＲＸ（常時）、＋ＴＸ（送信時）、＋ＲＸ（受信時） すべて１２Ｖです。

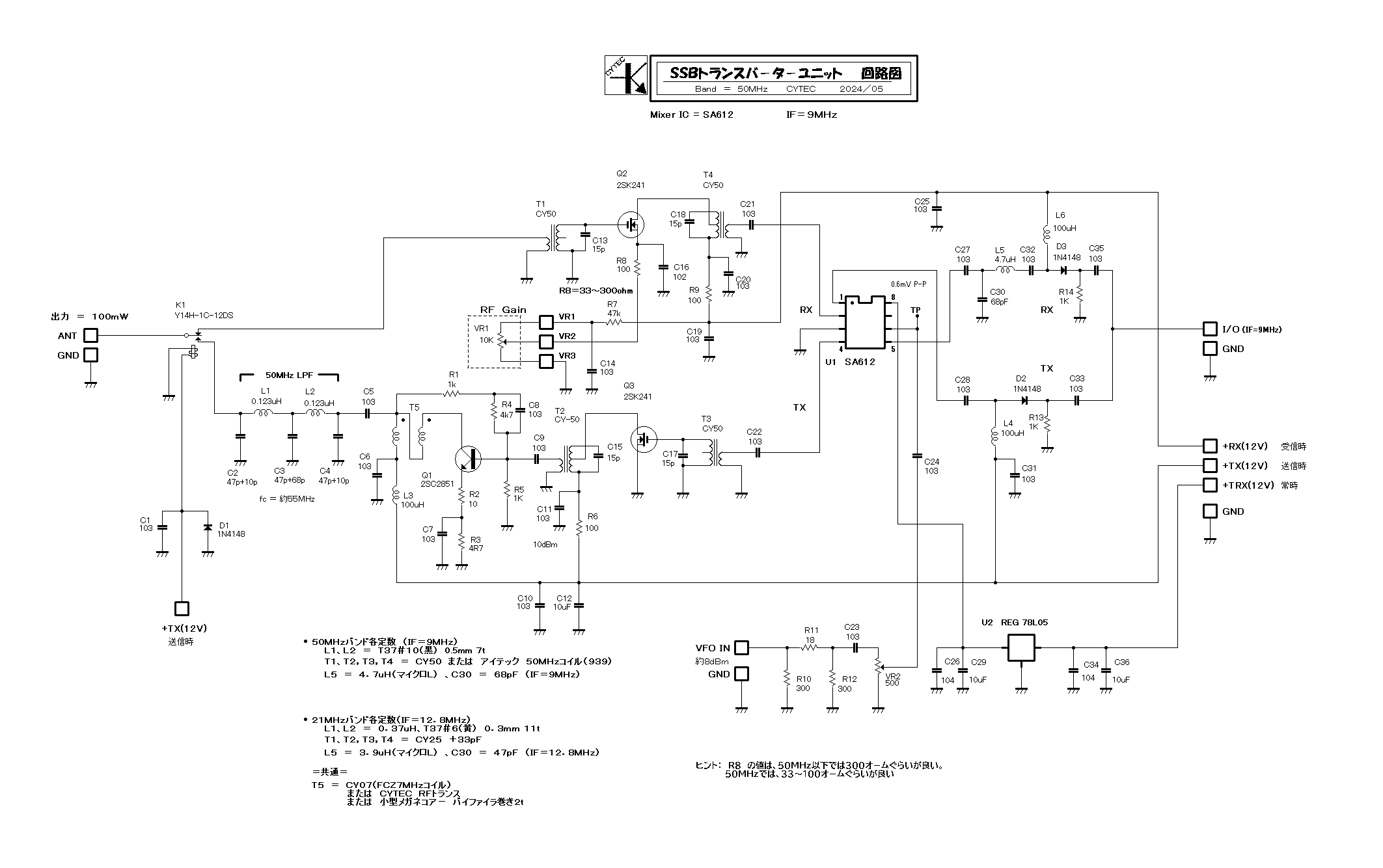

１）５０ＭＨｚトランスバ−タ− 「Ｔｒａｎ１１３０」 回路図 クリックすると拡大します。
回路構成は、各部の説明を、簡単にしてみます。
１）受信部
１）プリアンプには、ＭＯＳ・ＦＥＴの、２ＳＫ２４１を使用しています。３端子で使い良いので、昔の製作記事は
このＦＥＴばかり使用していました。現在は、生産中止となりましたが、まだ探せばまだ在庫分が流通しています。
２ＳＫ２４１を使用するとき、ちょっとしたコツがあります。
２ＳＫ２４１は、かなりのゲインを持っているため、発振するトラブルに会うときがります。この時は、
１）ソ−ス抵抗を大きくして、ゲインを落として、発振から逃げる。
２）ドレインの負荷インピ−ダンス（この場合、コイルです）を下げて、ゲインを落として発振から逃げる。
などの処置で、発振などのトラブルを避けられます。ゲインの低下はありますが、通常の使用では問題は
ないと思います。今回は、この方法を使っています。
２）プリアンプ段には、ソ−スに可変抵抗を入れて、ゲインを調整できるようにしてあります。
通常プリアンプにはＡＧＣを掛ける場合が多いのですが、今回はＡＧＣ電圧の違いから、ＡＧＣがかけられません。
強い局が出てきた場合、混変調や音割れが起こる場合があるので、その際にプリアンプのゲインを落とせるようにしてあります。
３）ミキサ−回路には、「ＳＡ６１２」を使用しています。このＩＣはのなｋ身は、ダブルバランスドミキサ−ＩＣに、なっています。
今回は、ダブルバランスの部分を、シングルバランスミキサ−として使い、受信時／送信時別々のパ−トを使っています。
こうすることにより、まるで双方向性ミキサ−の様に使う事ができます。この回路は、ＪＡ６ＨＩＣ−ＯＭが使っていたものを
使用させていただきました。よく考えられた回路だと思います。
４）ミキサ−とジェネレ−タ−への出力部には、マッチング回路を入れてあります。
ミキサ−の出力インピ−ダンスは、１５００オ−ム（デ−タシ−トから）なので、５０オ−ムとのマッチングを取りました。
ＬＣを使った、Ｌ型マッチング回路で簡単に済ませています。
１）送信部
１） ジェネレ−タ−部からの信号（９ＭＨｚ）と、ＶＦＯからの信号で、５０ＭＨｚを得ています。
２）ミキサ−後は、ゲインを稼ぐのと、スプリアスを落とすために、２ＳＫ２４１のアンプを１段入れてあります。
正式なバンドパス・フィルタ−ではないのですが、その後に入っているＬＰＦとで、スプリアスはかなり
落ちています。
３）ファイナルアンプ部は、２ＳＣ２８５１を使った、抵抗帰還形ＮＦＢアンプを使っています。
ＮＦＢアンプなので、安定した増幅が得られます。また、ＮＦＢがかかっているので、歪にも有効かと思います。
このアンプ部で、３５ｍＡほど流しています。出力は１：４のバイファイラ−巻きトランスを負荷にして、１００ｍＷ程度の
出力を得ています。その後、５次のＬＰＦを入れて、スプリアスを軽減しています。
この部分のトランスは、小型メガネコア−に、バイファイラ−巻きしたトランスや、ＦＣＺコイル（７ＭＨｚ）などが使えます。
ただし、多少効率が変わるため、出力は変化します。
１００ｍＷでは、実用性に欠けますが、製作のしやすさを考えると、このパワ−は楽です。パワ−アップには、外付けの
リニアンプで対応します。

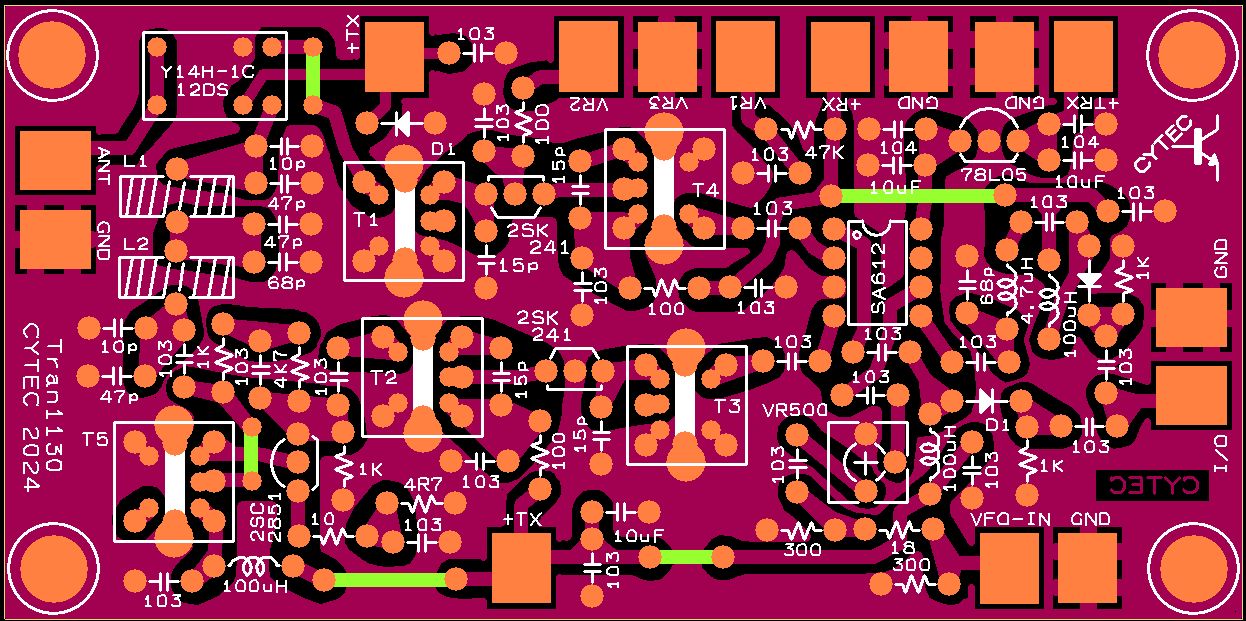

２）トランスバ−タ− 「Ｔｒａｎ１１３０」 プリント基板 クリックすると拡大します。
ＳＳＢジェネレ−タ− 「Ｔｒａｎ１１３０」 完成基板 クリックすると拡大します。
.jpg)

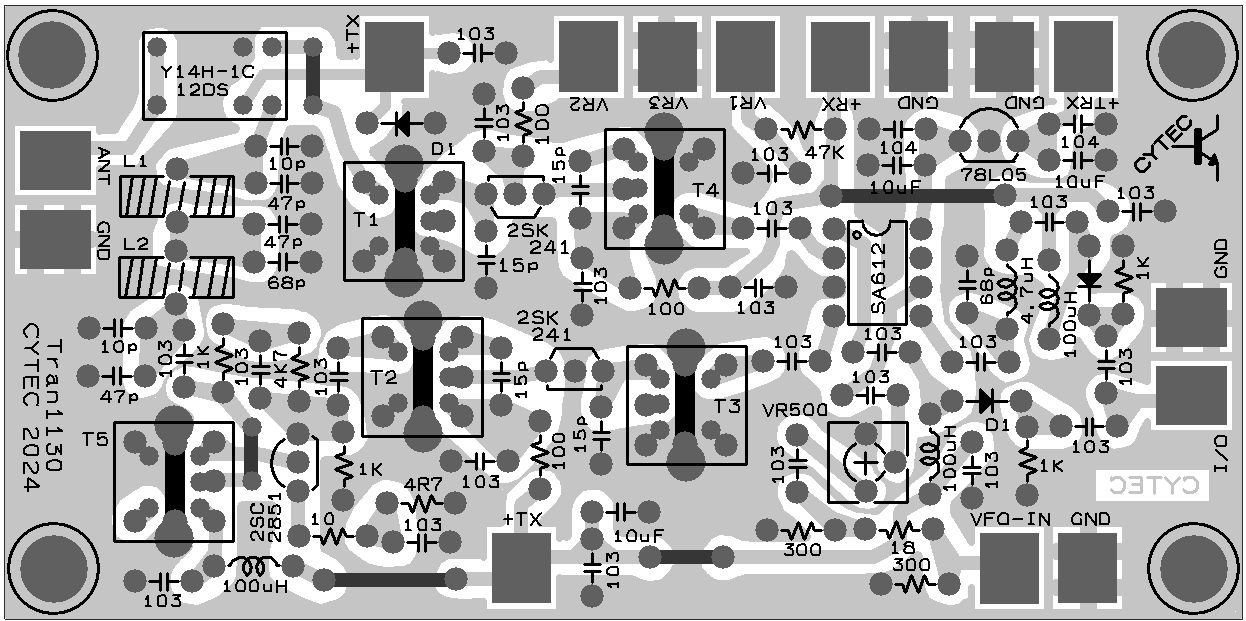

印刷用 モノクロ表示 部品配置図 ・・・ Click
基板設計は、「ＰＣＢＥ」で行っています。ＰＣＢＥでの設計デ−タを、ＵＰしますので、感光基板で基板が製作できる方は、
基板を製作してください。写真の基板は、メ−カ−製で、両面スル−ホ−ル基板を、使っています。そのため、基板上での
ジャンパ−線はありません。基板を自作した方は、部品面の配線を、ジャンパ−線で行ってください。
********************************************************************************************
最近は、中国の基板製造メ−カ−が、プリント基板の製造を受けてくれます。
下記に中国のメ−カ−の例を挙げておきます。
中国メ−カ−に発注するには、ガ−バデ−タが、必要です。PCBEソフトから、発注用ガ−バダ−タが、作れます。
支払いには、カ−ドまたは、ＰａｙＰａｌなどが使えます。
中国の基板製造メ−カ−ＨＰ ： ＳｅｅｅｄＳｔｕｄｉｏ（https://www.fusionpcb.jp/fusion_pcb.html）
********************************************************************************
３）トランスバ−タ− 「Ｔｒａｎ１１３０」 製作デ−タのダウンロ−ド
製作に必要なデ−タ、調整用デ−タなどのダウンロ−ドができます。（ｐｄｆファイル）
（１）Ｔｒａｎ１１３０ 製作＆調整 マニュアル ・・・ ＤｏwｎＬｏａｄ
（２）Gen１１３０ 回路図 ・・・ ＤｏwｎＬｏａｄ
（３）Gen１１３０ プリント基板デ−タ（ＰＣＢＥ−Ｄａｔａ）・・・ＤｏwｎＬｏａｄ（ｚｉｐ）
（４）Gen１１３０ 部品配置図 ・・・ ＤｏwｎＬｏａｄ
（５）Gen１１３０ パ−ツリスト（総数） ・・・ ＤｏwｎＬｏａｄ
（６）Gen１１３０ 中国Ｓｅｅｅｄ社、発注用ガ−バデ−タ ・・・ＤｏwｎＬｏａｄ（ｚｉｐ）
（７）Gen１１３０ Gen１１３０完成写真 ・・・ ＤｏwｎＬｏａｄ
４）トランスバ−タ−を他のバンドへ移植する場合
１）トランスバ−タ−「Ｔｒａｎ１１３０」は、他のバンドへ移植することができます。
移植するに際しては、いくつかの注意点があります。下記に、移植の注意点を上げておきます。
他のバンドへ移植する方法と、注意点 ・・・ ｃｌｉｃｋ

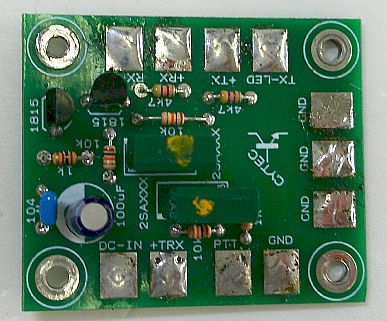

トランシ−バ−の送信／受信を切り替える際、電源を切り替える方法がよく使われています。
通常は、簡単にリレ−で処理している場合が多いです。しかし、リレ−などには、チャタリングと言う現象があり、
電源にノイズが載ります。そのノイズが、切り替え時のノイズとなる場合があります。（他にもノイズの原因はあります）

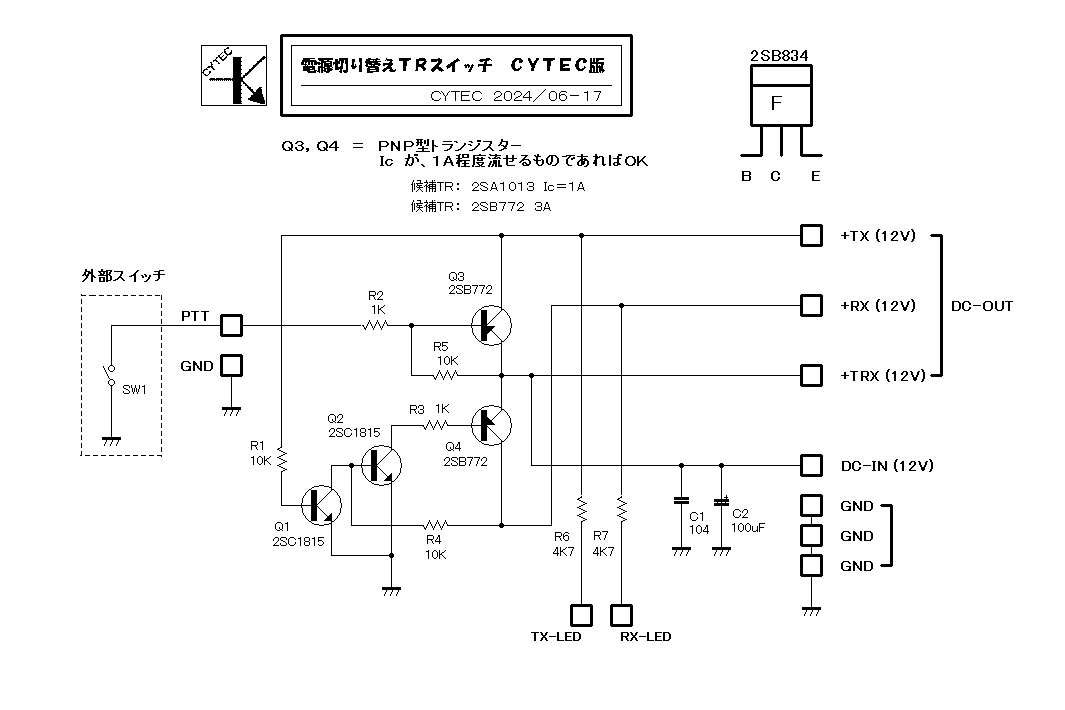

この切り替えユニットは、トランジスタ−スイッチを使い、高速／無音で電源を切り替えることができます。
電源電圧が、送信／受信で変わらず、１２Ｖが出力されます。
送信／受信表示用、ＬＥＤ端子が付いています。
１）ＤＣ電源切り替えユニット 「ＤＣＣ１１３０」 製作デ−タのダウンロ−ド
製作に必要なデ−タ、調整用デ−タなどのダウンロ−ドができます。（ｐｄｆファイル）
（１）ＤＣＣ１１３０ 製作＆調整 マニュアル ・・・ ＤｏwｎＬｏａｄ
（２）Gen１１３０ 回路図 ・・・ ＤｏwｎＬｏａｄ
（３）Gen１１３０ プリント基板デ−タ（ＰＣＢＥ−Ｄａｔａ）・・・ＤｏwｎＬｏａｄ（ｚｉｐ）
（４）Gen１１３０ 部品配置図 ・・・ ＤｏwｎＬｏａｄ
（５）Gen１１３０ パ−ツリスト（総数） ・・・ ＤｏwｎＬｏａｄ
（６）Gen１１３０ 中国Ｓｅｅｅｄ社、発注用ガ−バデ−タ ・・・ＤｏwｎＬｏａｄ（ｚｉｐ）
（７）Gen１１３０ Gen１１３０完成写真 ・・・ＤｏwｎＬｏａｄ
ＶＦＯ発振部に関して
今回は、トランスバ−タ−の製作に関する記事なので、ＶＦＯ回路の説明は省力させていただきます。
ＣＹＴＥＣのＨＰにも、いくつかのＶＦＯ回路が掲載されていますので、そちらを参考にしてください。
おまけ：ポップノイズキャンセル回路
自作のトランシ−バ−は、送受切り替え時、スピ−カ−から「ボッツ」と言うようなの言うノイズが、出たりします。
このノイズは、気になると気にかかります。そこで、スピ−カ−への配線を一時切り離してノイズの軽減を図る
回路を、紹介しておきます。切り替え時、時定数によりタイムラグを、持たせています。ノイズが気にならない
ようになるまで、で次ＴＲのベ−スに入っている、コンデンサ−の値を調整してください。
ポップノイズキャンセル回路説明書 ・・・ ＤｏｗｎＬｏａｄ（ｐｄｆ）
