ＪＪ１ＬＸＨ／成田ＯＭ（千葉県在住）は、自作時に役立つソフトを、作られています。それらのソフトは、たとえば定数設計ソフト一つを
　　取っても、今までとは違うコンセプトから出来ています。それは、「記録性」と「マイ・デ−タベ−ス化」です。今までの定数設計ソフトは、
　　設計が終わった段階で、値の記録は自分で紙に書き写すのが普通でした。また、一度設計した値を見るときは、もう一度設計ソフトを
　　使わなければ成りません。そこで、「計算結果」が、テキストで保存できたら便利では無いか、と言うことで「保存」に力を入れた定数設計
　　ソフトが出来ました。テキストなので、自分なりのコメントも記入できます。「名前を付けて保存」する際、自作日記風でも良いし、
　　自分なりの分類を考えれば、「マイ・デ−タベ−ス」を、作ることが出来ます。この点が、今までにない新しい点だと、思います。
　　まだ,収録数は少ないですが、今後のＯＭの活躍に期待したいと思います。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　●ＣＹＴＥＣ／ＪＥ１ＡＨＷ　内田　

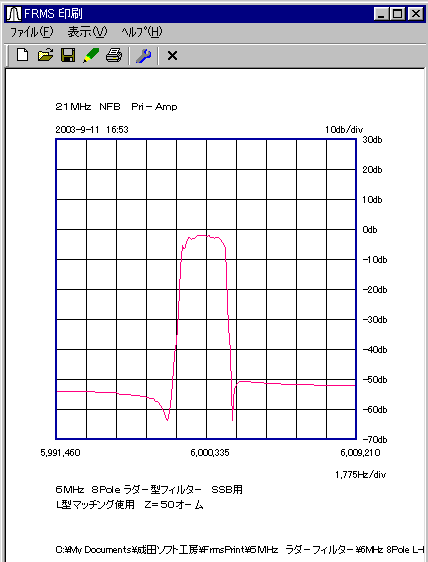

　ＦＲＭＳのデ−タを有効利用する　「ＦｒｍｓＰｒｉｎｔ」　　　　　ｂｙ　さくらソフト工房（ＪＪ１ＬＸＨ）
　　　　　　　　　　　　　　　　　　

　●　ＦＲＭＳの測定時、ＣＶＳファイルにてデ−タを保存することが出来ます。今までは、このデ−タを印刷する際
　　　エクセルなどのソフトを、利用していました。もっと簡単に、印刷／閲覧が出来ないかと思い出来たのが、
　　　「ＦｒｍｓＰｒｉｎｔ」です。　次の機能を持ちます。

　　　１）ＦＲＭＳのデ−タが、簡単に印刷できます。グラフの色などを、設定できます。
　　　２）デ−タ内に、タイトル、コメントが、入れられます。
　　　３）「名前を付けて保存」ができます。パラメ−タを変えたときの測定結果が、整理できます。
　　　４）保存してある、測定デ−タを簡単に見ることが、出来ます。デ−タベ−スが作れます。
　　　５）このソフトをお使いの方と、デ−タのやりとりが、簡単に出来ます。

　クリックすると、サンプル画面が大きくなります。　　　　　　　　　ダウンロ−ドは−−−−−＞　ここからです。　

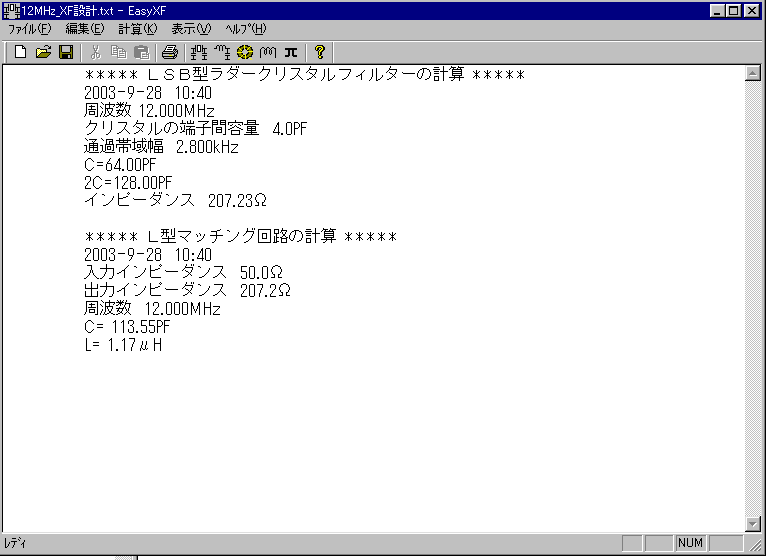

　「ドキュメント記録型」電子回路設計ソフト　「ＥａｓｙＸＦ」　Ｖｅｒ１．３　ｂｙ　さくらソフト工房（ＪＪ１ＬＸＨ）

　　●　ラダ−型のクリスタルフィルタ−の設計を中心として、各種回路定数が計算できます。
　　　　また、今までの回路定数計算ソフトの比べ、下記のような特徴を持ちます.
         １）設計値が、簡単に印刷できます。
         ２）「名前を付けて保存」が、簡単に出来ます。デ−タベ−スが作れます。
         ３）結果はテキスト画面に出ます。その画面に、コメント、使用部品情報などの、デ−タが
　　　　　　書き込めます。製作時の、記録／製作日記などに、お使い下さい。
         ４）設計デ−タが、テキストなので、他の人にデ−タを、送ることが出来ます。

　●設計出る項目                     １）ラダ−型クリスタルフィルタ−の簡易設計
　　　　　　　　　　　　　　　　　　　　　２）Ｌ型マッチング回路の定数計算。
　　　　　　　　　　　　　　　　　　　　　３）トロイダルコア−の巻数計算。
　　　　　　　　　　　　　　　　　　　　　４）空芯コイルの簡易設計。
　　　　　　　　　　　　　　　　　　　　　５）パイ型アッテネ−タ−設計計算。
　　　　　　　　　　　　　　　　　　　　　６）ＶＦＯのタンク回路設計。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　ダウンロ−ドは−−−−−＞　ここからです。　　

　「ＥａｓｙＸＦ］Ｖｅｒ１．３の変更点は次の通りです。　　　

１、トロイダルコイルの計算で、選定ウイザードの機能
　を追加しました。

　目標インダクタンスを入力すると、各コアにおける
　必要巻数を計算します。
　コア材やコア寸法を指定しての計算が出来ます。
　終了オプションを指定する事により、
　計算結果を全部出したりする事が出来ます。

２、空芯コイルの計算で、選定ウイザード機能を
　追加しました。

　目標インダクタンスを入力すると、寸法における
　必要巻数を計算します。

３、空芯コイルの計算で、入力パラメータの直径を
　コイルの内寸直径に変更し、線材の寸法入力項目
　を追加しました。
　また、線材は AWG からも入力出来るようにしました。

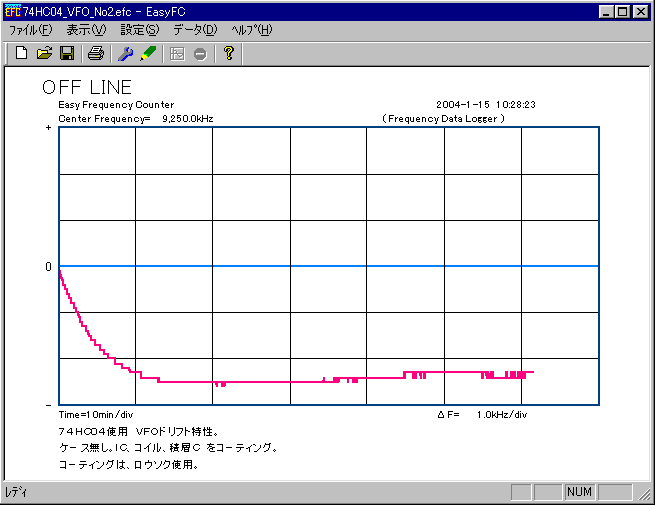

　ＶＦＯなどの周波数ドリフト特性を自動的に測定・記録する。　「ＥａｓｙＦＣ」　Ｖｅｒ１．２　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　ｂｙ　さくらソフト工房（ＪＪ１ＬＸＨ）

　●ＶＦＯやＶＸＯの、周波数ドリフト特性を測定して、グラフを描き変動傾向を見ることが有ります。
　　今までですと、時計を見ながら周波数カウンタ−の値を記録するという労力を、払ってきました。
　　そこで、これらの測定を自動的に行い、またグラフまで得られ、デ−タを記録する事が出来たら
　　すばらしいと思い、この「ＥａｓｙＦＣ」システムを、開発しました。

　　１）測定時間は、最長１日分まで記録できます。
　　２）測定しながら、グラフを自動的に描いて行きます。
　　３）記録デ−タに、コメントを記入でき、ファイルとして保存できます。
　　４）パソコン表示の、周波数カウンタ−として使用できます。
　　５）カウンタ−としての表示分解能、１００Ｈｚ、１０Ｈｚ、１Ｈｚ対応。（Ｖｅｒ１．１）
　　　但し、アダプタ−の対応が必要です。現在のアダプタ−は、１００Ｈｚ分解能です。

　　「ＥａｓｙＦＣ」Ｖｅｒ１．２　（２００４／０６−０８）　が、リリ−スしました。変更点は・・
　　　１）測定タイマ−機能がつきました。これにより完全自動化でドリフト特性が記録できます。
　　　２）時間軸の表示に、リニア表示／ログ表示が、選択できます。長時間の測定時便利になりました。
　　　３）印刷倍率設定機能がつきました。記録保存が、より便利になりました。

　　　　　　　  ●「ＥａｓｙＦＣ」を使用するには、パソコンの他に外部にアダプタ−が必要になります

　               ● ソフト・アダプタ−製作資料(20Hz/Ver1.2)のダウンロ−ドは（２４９ｋ）−−−＞　ここからです。
