「エア−・グ−ス１５」の、ＳＳＢジェネレ−タ−部の特徴。
トランシ−バ−の中心となる、ＳＳＢジェネレ−タ−部を製作しましょう。このジェネレ−タ−には、次のような特徴が有ります。
１）ＡＦアンプ、ＯＰアンプ、３端子レギュレ−タ各１個以外は、すべて２ＳＡ１０１５、２ＳＣ１８１５で構成されています。
これにより特殊なＩＣなどが無くなり、部品の入手が何年たっても可能に成りました。
２）ＩＦアンプには、２ＳＣ１８１５の差動アンプを、シングル入力、シングル出力で使用しています。このため使用するトランジスタ−
の高周波特性を、あまり気にせず使用することが出来ます。
３）ＡＧＣ回路としては、作動アンプの共通エミッタ−にカレントミラ−回路を入れ、カレントミラ−回路に与える電圧を変化させます。
電圧の変化が電流の変化に変わりますので、差動アンプのコレクタ−電流が変化して、ゲインコントロ−ルをしています。
４）クリスタルフィルタ−は、ラダ−型、６ポ−ル構成で、製作しています。
５）今までに無い、大きな基板を採用して、製作／点検が楽に出来るように成っています。
では、順を追って製作過程を見て行きましょう。
最後には、ＳＳＢジェネレ−タ−基板の、受信／送信に分けた調整方法を紹介します。
|
|

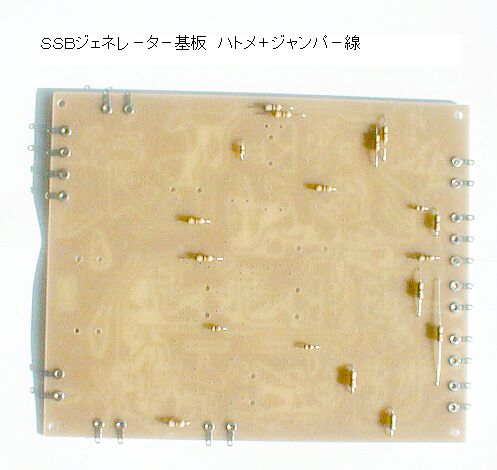

まず始めに、端子付きハトメを、所定の場所に取り |
|
|

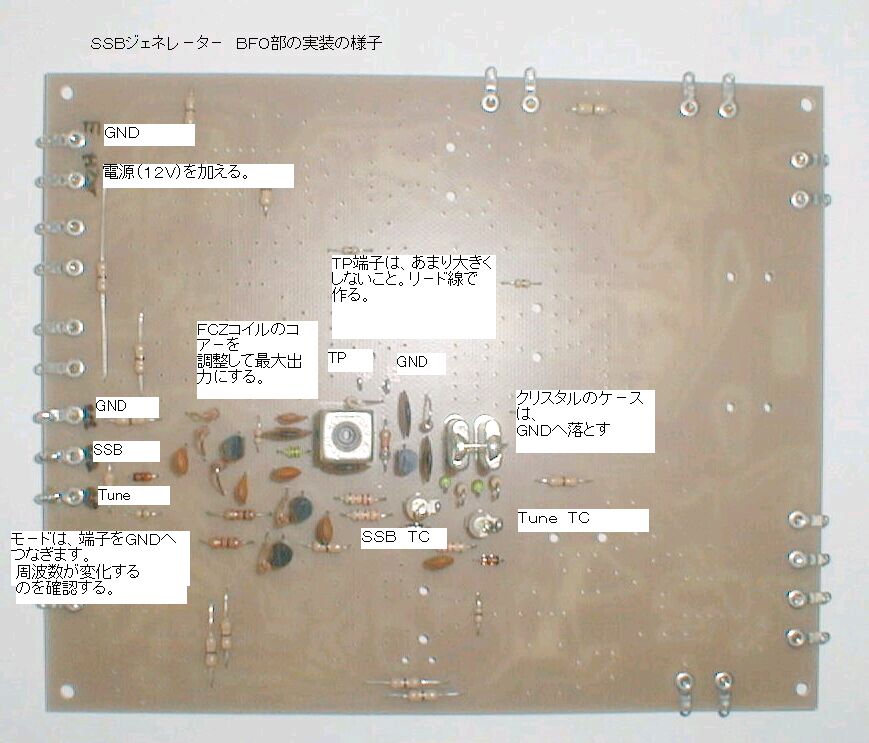

部品の実装は、ＢＦＯ発信器から行います。これは、 |
|
|

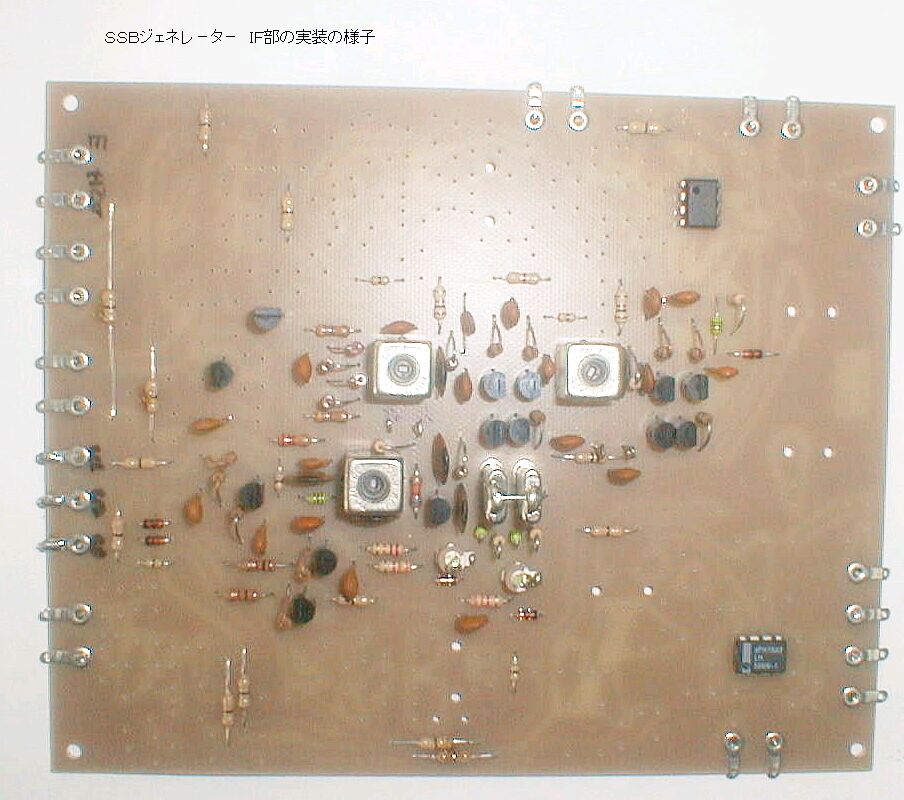

次に，ＩＦアンプ部の部品を、ハンダ付けします。 |
|
|

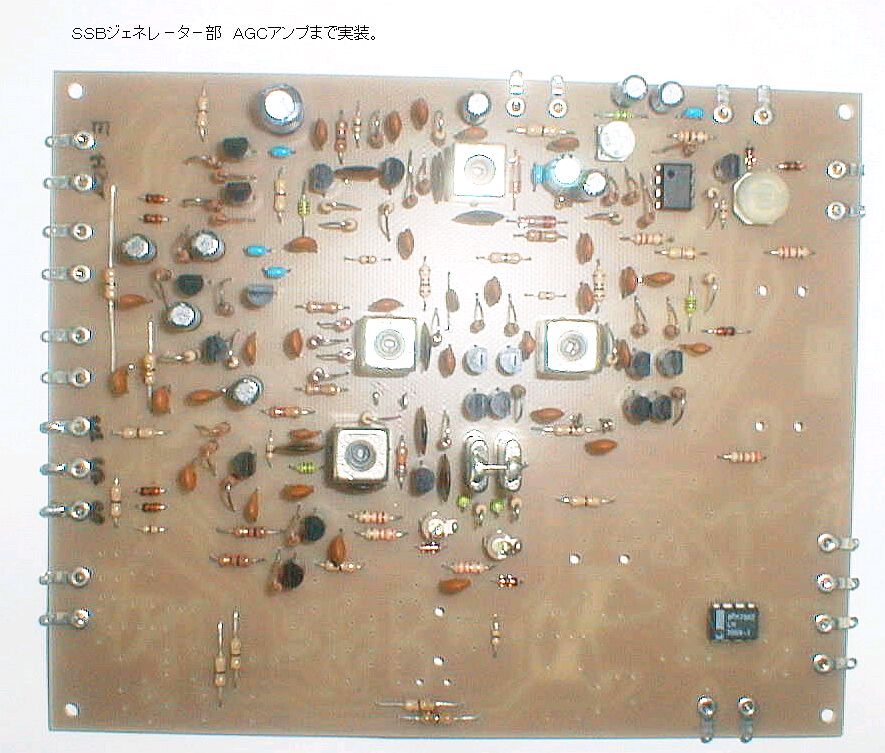

ＡＧＣアンプ部まで、部品をハンダ付けします。 ●左の写真をクリックすると大きくなります。 |
|
|

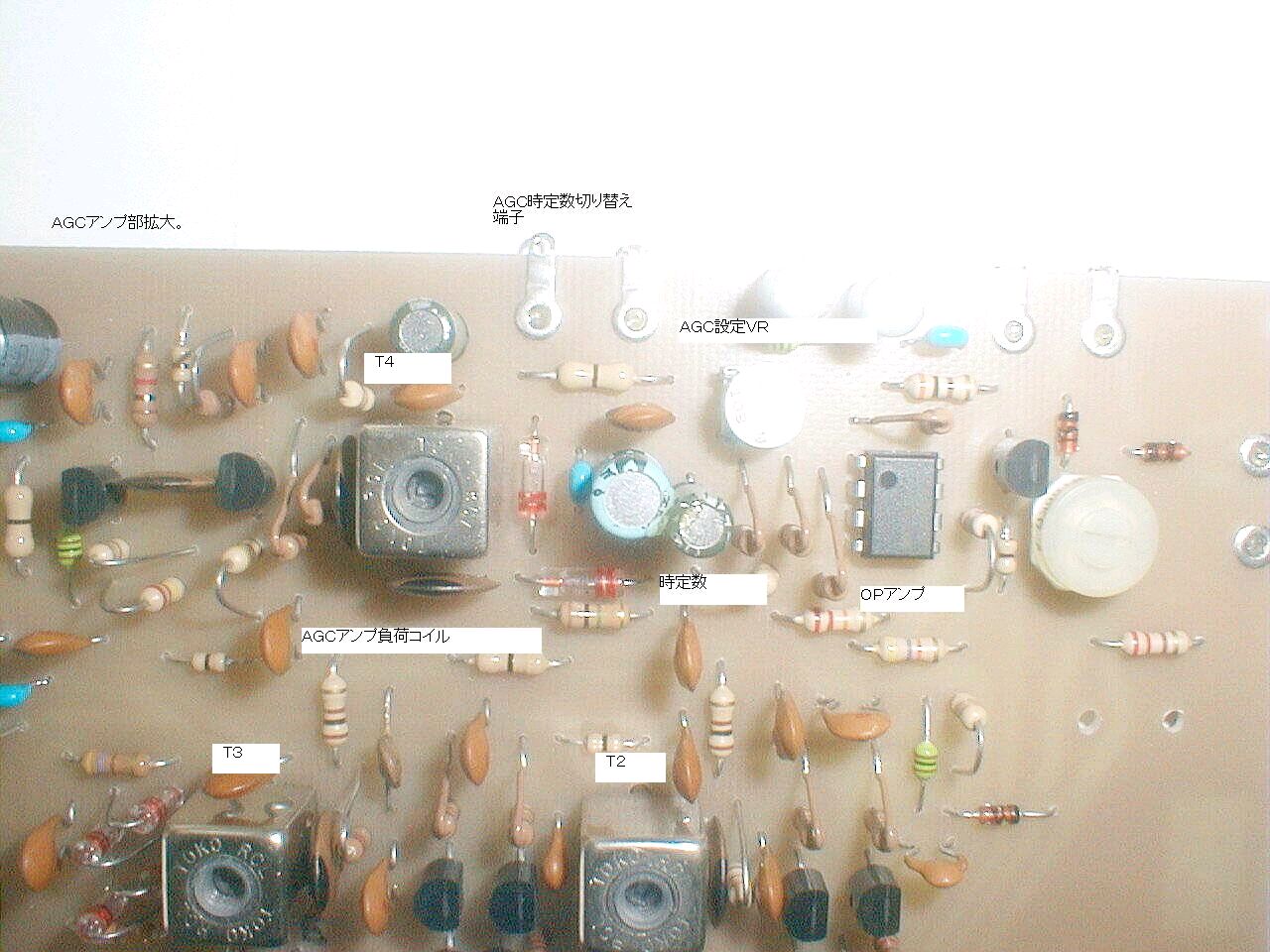

ＡＧＣアンプ部の、実装の様子を拡大して見ました。 ●左の写真をクリックすると大きくなります。 |
|
|

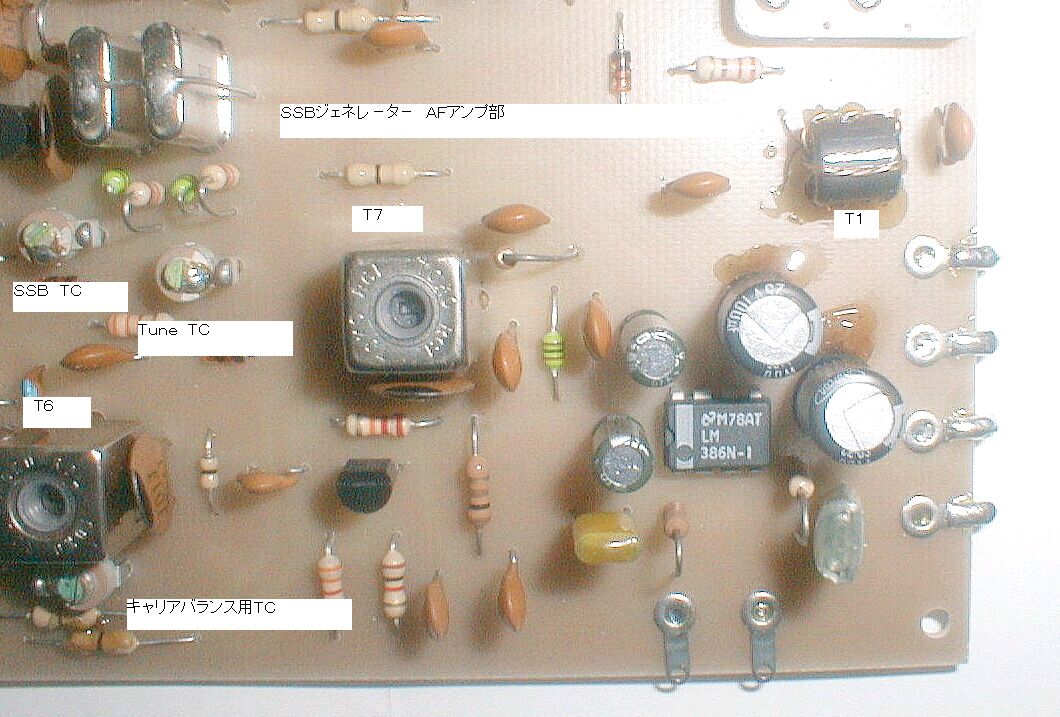

ＡＦアンプ部の実装の様子を、拡大してみました。 ●左の写真をクリックすると大きくなります。 |
|
|

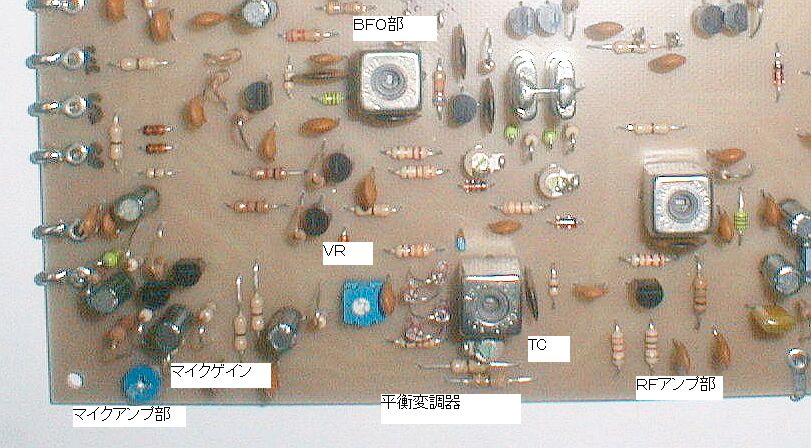

マイクアンプ、バラモジ、ＲＦアンプなどを、配線して ●左の写真をクリックすると大きくなります。 |
|
|

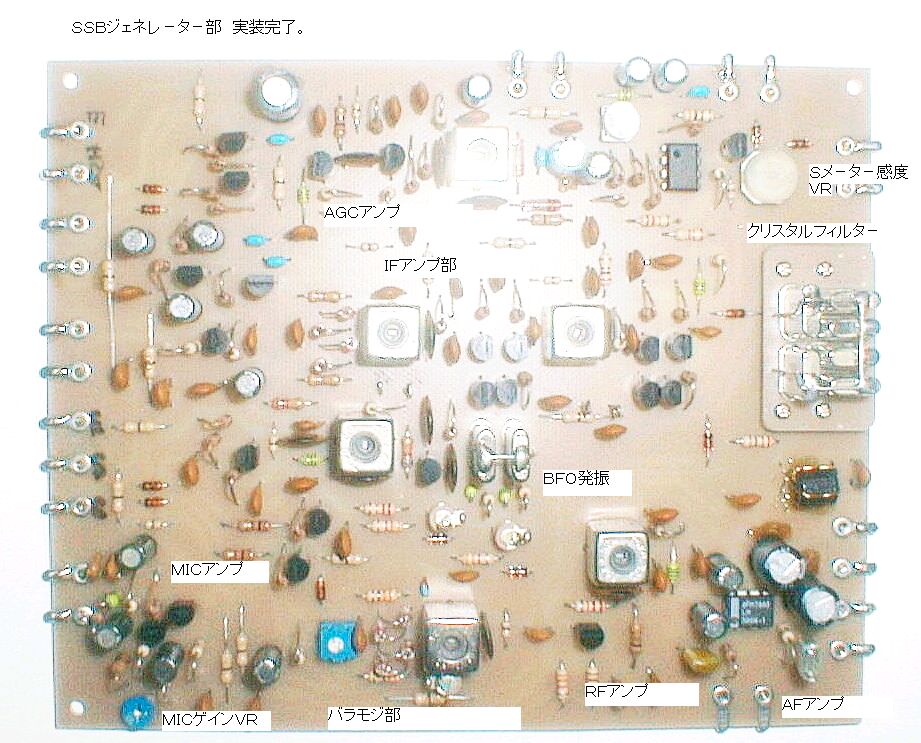

すべての部品の実装が終わりますと、左の写真の ●左の写真をクリックすると大きくなります。 |

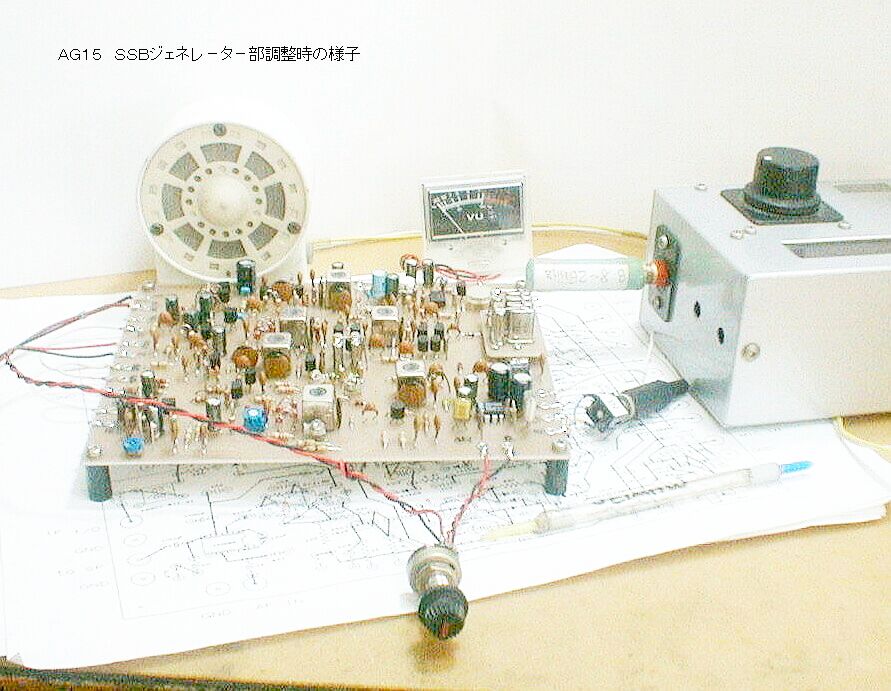

各部の部品の実装が終わりましたら、ＳＳＢジェネレ−タ−部のみで、受信部の調整を行っておきます。
|
|
ジェネレ−タ−基板上で、調整する場所を記入して ●左の写真をクリックすると大きくなります。 |
|
|

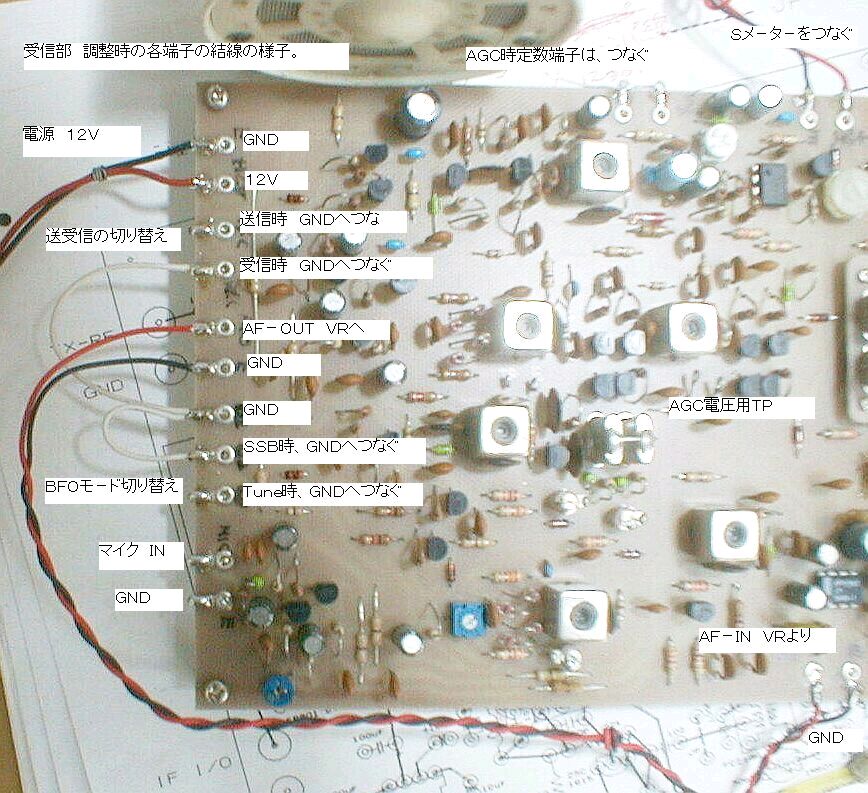

受信部を調整するのにあたり、送受信切り替え端子と ●左の写真をクリックすると大きくなります。 |
|
|
ＢＦＯ出力に有るＴＰに，ＲＦレベル計をつなぎます。 |
|
|
Ｆ入力端子に、１０ｃｍぐらいのビニ−ル線をハンダ付 ●左の写真をクリックすると大きくなります。 |
|
|

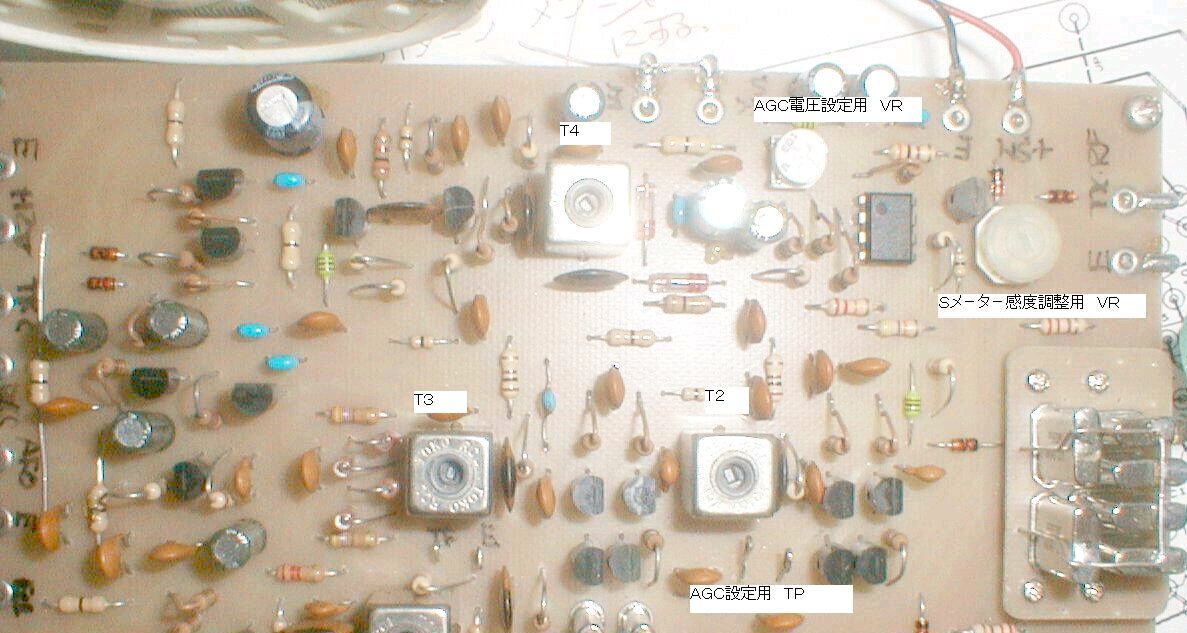

１）まず始めに，ＡＧＣのスタ−ト電圧設定を行います。 |
|
|

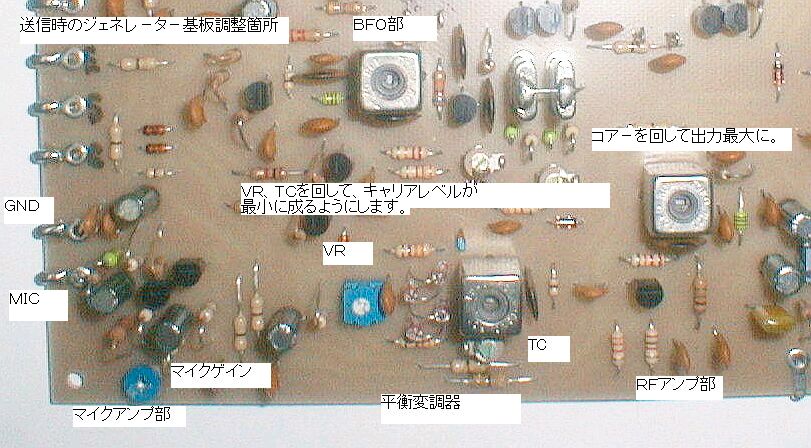

送信部の調整は、全部のユニットがケ−スに入った １）送信部の調整は、ＲＦレベル計または、オシロスコ− |
