「エア−・グ−ス15」では、各基板の入出力端子に端子付きハトメを、使用しています。このハトメの基板への、実装方法を
説明します。

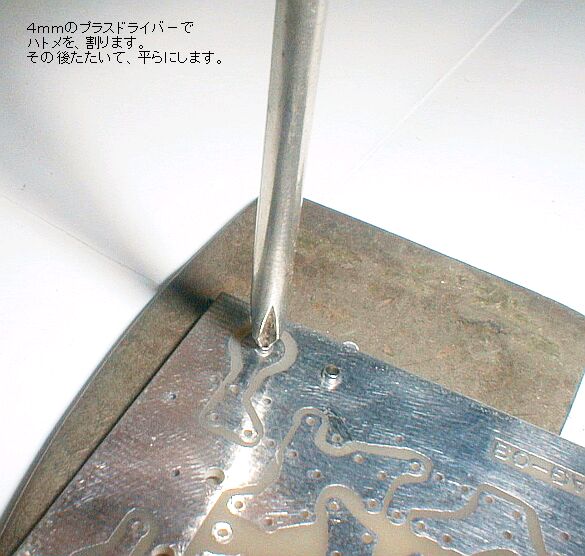

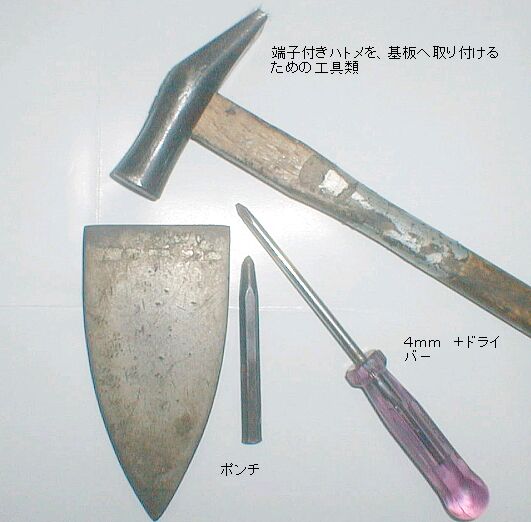

1)ポンチ、または 4mm程度のプラス・ドライバ− ●左の写真をクリックすると大きくなります。 |
|
1)プリント基板の所定の穴に、ハトメを入れます。 |
|

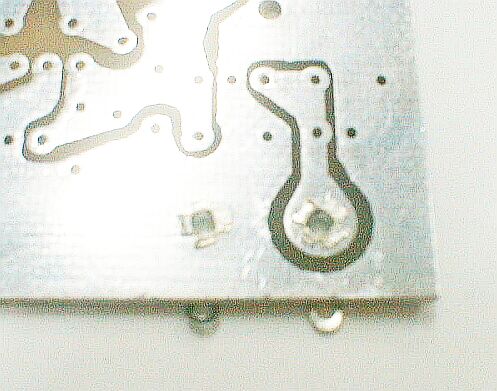

上記の作業後は、左の写真の様に成ります。 |
|

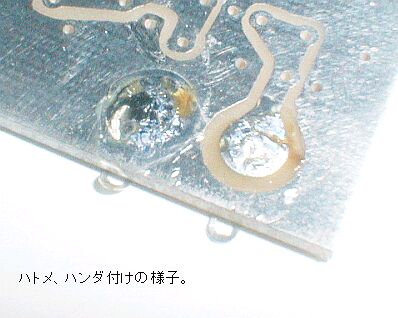

基板のランドに、ハンダ付けし手完成です。 |
