「エア−・グ−ス１５」の、ＶＦＯ発振部の特徴を、述べてみます。

　　　１）発振回路は、トランジスタ−使用で、ベ−ス接地コルピッツ発振回路を、使っています。
　　　　　この発振回路は、昔ヤエス無線が、好んで使用していた回路です。ＦＴ−２００など。

　　　２）発振トランジスタ−のコレクタ−電圧を２．６Ｖとし、コレクタ−電流も発振が持続する程度とた、低電力発振を
　　　　　採用しました。これは、トランジスタ−の自己発熱が発振周波数に与える影響を、少なくするためです。

　　　３）発振回路のコイルには、トロイダルコア−を使用し、トリマ−はトロイダルコア−と相性が良いとされている
　　　　　フィルム系のトリマ−を採用しました。また、付属するコンデンサ−類には、積層セラミックコンデンサ−で
　　　　　温度特性が「０」の「ＣＨ特性」を採用しました。


  ●発振コイルを作ります。

　トロイダルコア−：Ｔ３７＃６（黄色コア−）に、０．３ｍｍ
　程度のポリウレタン線を、１４回巻きます。
　巻き数は、コア−の中を通った線を、１回と数えます。
　コア−に均一の巻き、初めと終わりの線を、木綿糸など
　で結び、結び目に瞬間接着剤を垂らし固定します。
　全体に、基板フラックス、またはマニキュアのトップコ−ト
　を塗り、巻き線を固定します。　上で完成です。
　　　●左の写真をクリックすると大きくなります。


  ●ＶＦＯ取り付け基板に、バリコンを付けｒます。

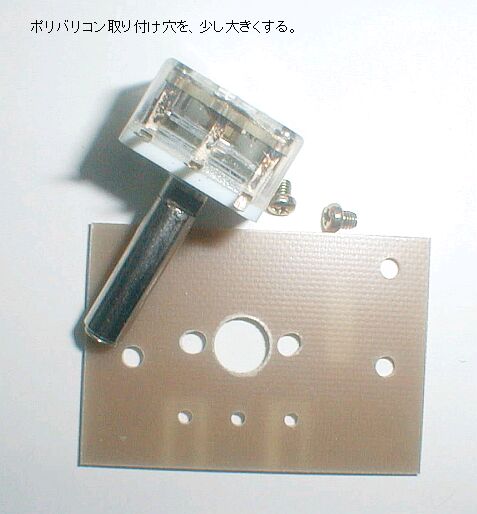

　バリコン取り付け基板に、ポリバリコンを取り付けるとき
　バリコン取り付け穴の位置が、多少狭いのでキリやドリ
　ルなどで、穴をチョット大きくして下さい。　
　　　　

　　　●左の写真をクリックすると大きくなります。


  ●バリコンの端子をハンダ付けします。

　バリコンの端子は、酸化している場合が有りますので
　良く磨いて下さい。

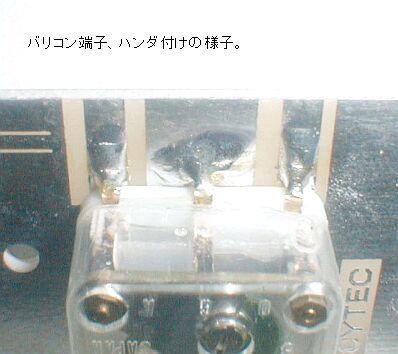

　ハンダ付けは、写真のように端子を基板の穴へ入れ
　基板とハンダ付けして下さい。表に出た端子は、切り
　取って下さい。
　　　
　　　　●左の写真をクリックすると大きくなります。


   ●発振基板へ部品を実装して行きます。

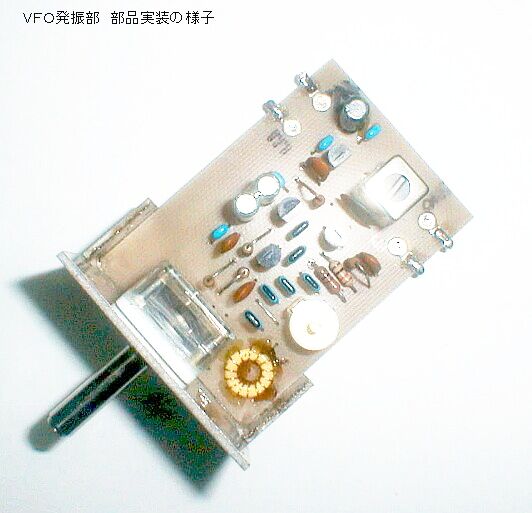

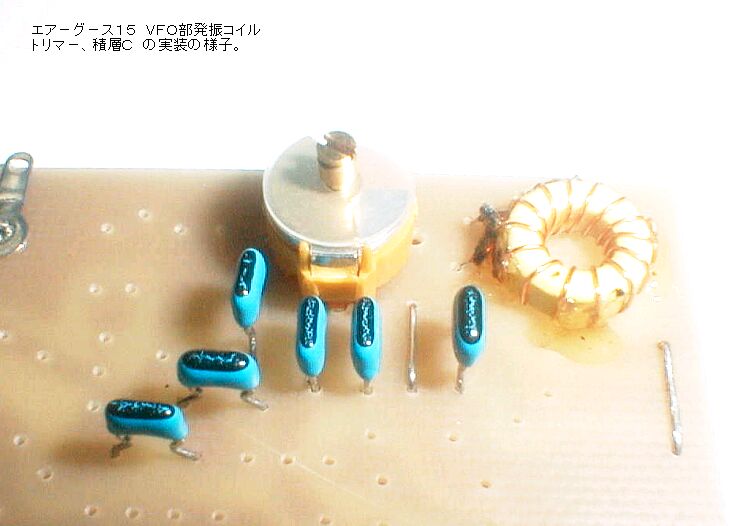

　発振コイル付近の、実装の様子です。発振コイルは
  基板へマジックハンダ、ホットボンドなどを使って固定
　して下さい。。
　　　
　　　　●左の写真をクリックすると大きくなります。


   ●積層セラミックコンデンサ−　ピンの修正。

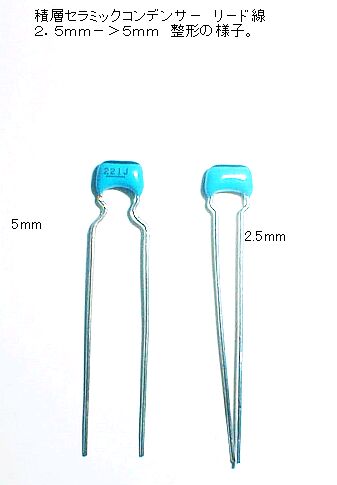

　積層セラミックコンデンサ−のピンのピッチには、
　５ｍｍと２．５ｍｍが有ります。基板の穴は５ｍｍで
　開いていますので、２．５ｍｍピッチの物は、５ｍｍ
　に修正して下さい。　　
　　　　●左の写真をクリックすると大きくなります。


　 ●発振部基板の、端子部チェックの件

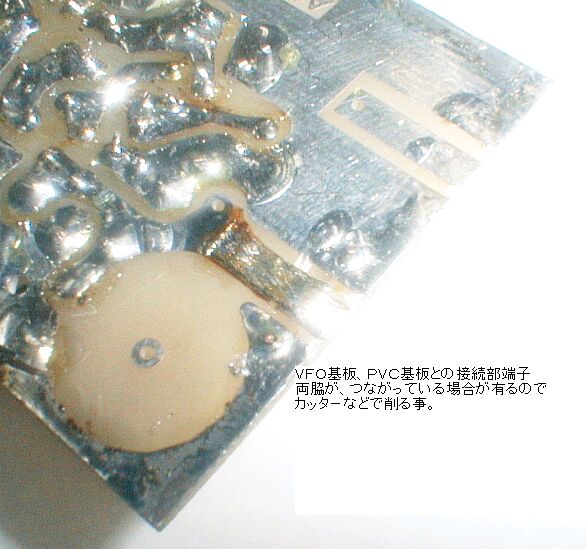

　「エア−グ−ス基板キット」を使用した場合、端子と
　ア−スパタ−ン部の間に、細い銅箔が残っている場合
　が有ります。カッタ−などで削り、きれいに修正して下さ
　い。（全部がそうとは限りませんが、推奨します。）
　ポリバリコン取り付け基板の端子部も、同じ作業を
　して下さい。
　　　　●左の写真をクリックすると大きくなります。


　 ●発振部基板とバリコン基板の完成。

　発振部の実装が終わった状態です。
　バリコン取り付け基板と、結合させます。

　　　

　　　　●左の写真をクリックすると大きくなります。

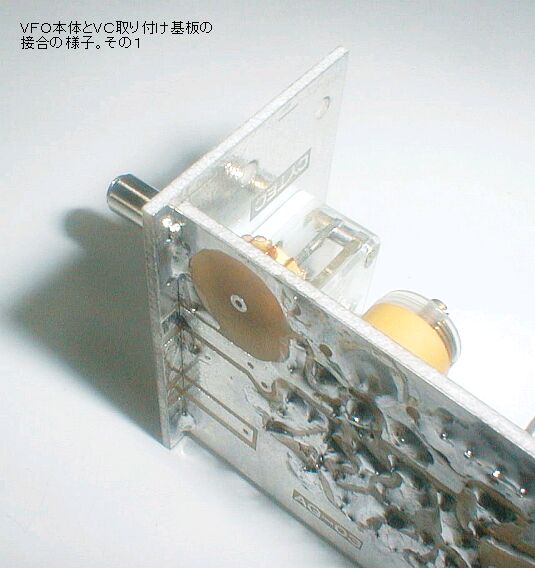

　 ●発振部基板とバリコン基板の結合方法 No1

　発振部基板と、バリコン取り付け基板を、写真の様に
　ハンダ付けで結合します。
　このときのコツは、いっぺんにハンダ付けするのでは
　なく、少しずつ直角を確かめながら、行うことです。
　

　　　　●左の写真をクリックすると大きくなります。


　 ●発振部基板とバリコン基板の結合方法 No2

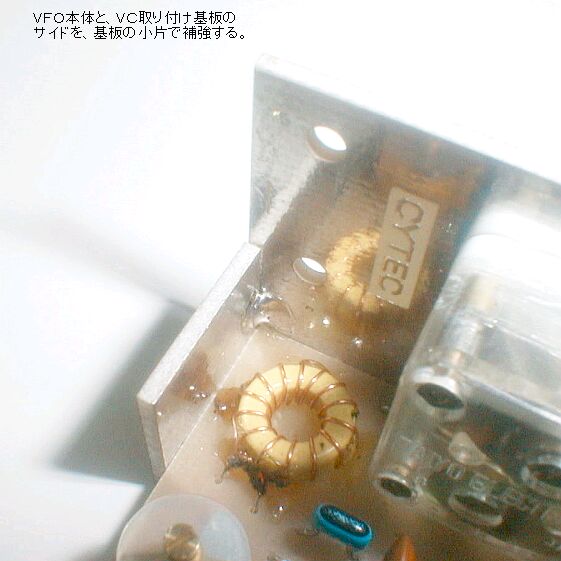

　サイドの補強板の位置が決まるまでは、全部をハンダ
　付けしないようにして下さい。

　

　　　　●左の写真をクリックすると大きくなります。

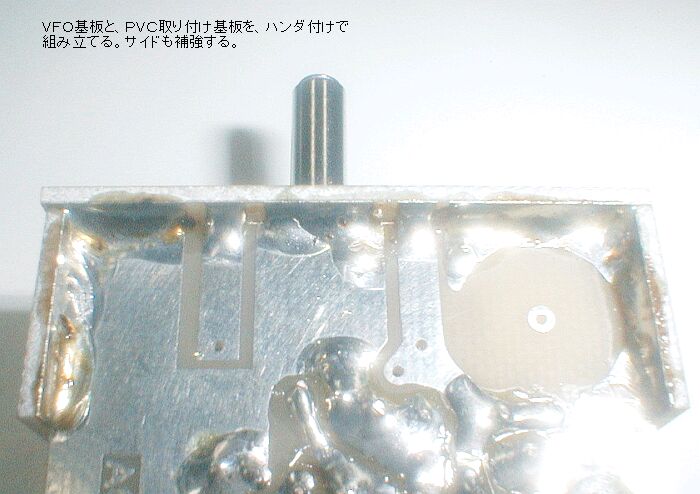

   ●発振部基板とバリコン基板の結合方法　No3

　各基板、補強板の位置が決まりましたら、写真の
　様に、全面的にハンダ付けして下さい。
　バリコンの軸が、直角に成っていることを確認して
　下さい。

　　　　
　　　　●左の写真をクリックすると大きくなります。

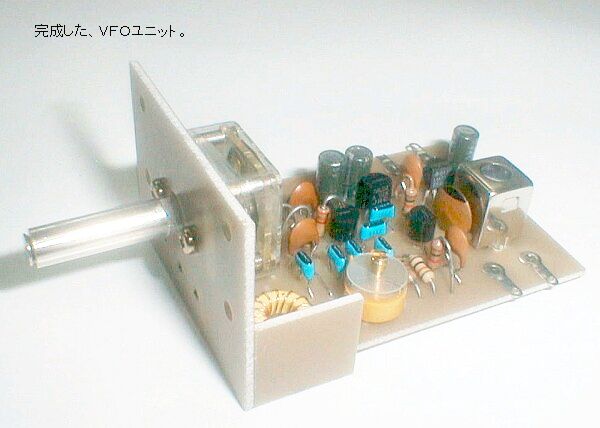

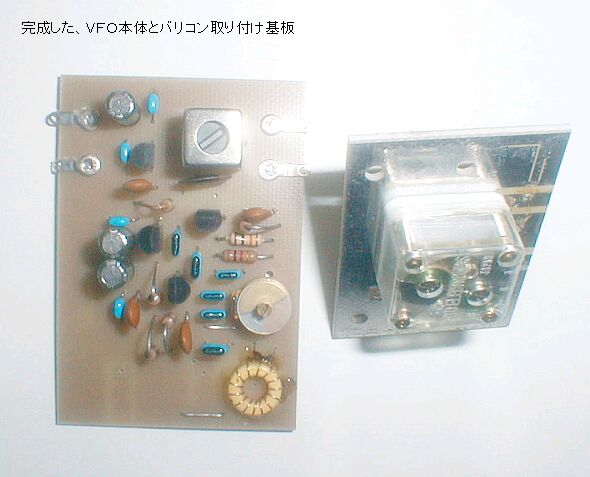

　 ●完成したＶＦＯ部ユニットです。

　各部品の実装の様子は、写真を参考にして下さい。
　ユニットが出来ましたら、電源（１２Ｖ）を加え、出力
　に周波数カウンタ−をつなぎ、トリマ−コンデンサ−を　
　回し、スタ−ト周波数を９．１５０ＭＨｚあたりにします。
　バリコンを回し、周波数の上限が９．３５０ＭＨｚあたり
　に、成ることを確認します。　
　次に、出力にＲＦレベル計などをつなぎ、コイルのコア−　を回して、出力が最大に成るように調整します。　　　

　　　　●左の写真をクリックすると大きくなります。


　 ●完成したＶＦＯ部ユニットを上から見ました。

　各部品の実装の様子は、写真を参考にして下さい。
　

　　

　　●左の写真をクリックすると大きくなります。


　 ●ＶＦＯ部の周波数ドリフトを測定しました。

　　完成したＶＦＯ部の周波数ドリフト特性を、
　　「ＥａｓｙＦＣシステム」を使用して、測定しました。

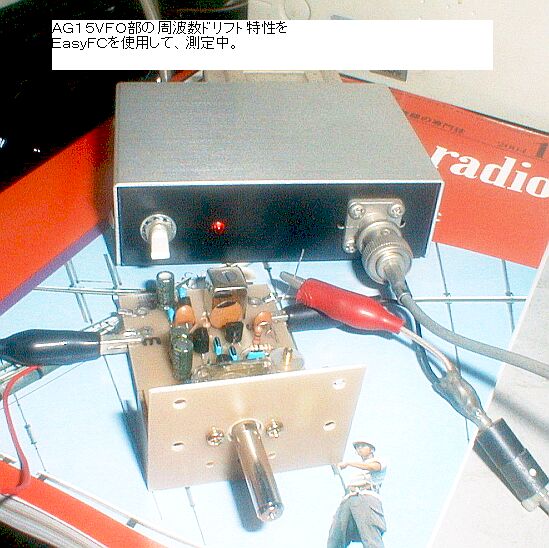

　　写真が、測定風景です。
　　シ−ルドケ−スもなく、測定条件としては厳しい
　　状況で行いました。

　　●左の写真をクリックすると大きくなります。

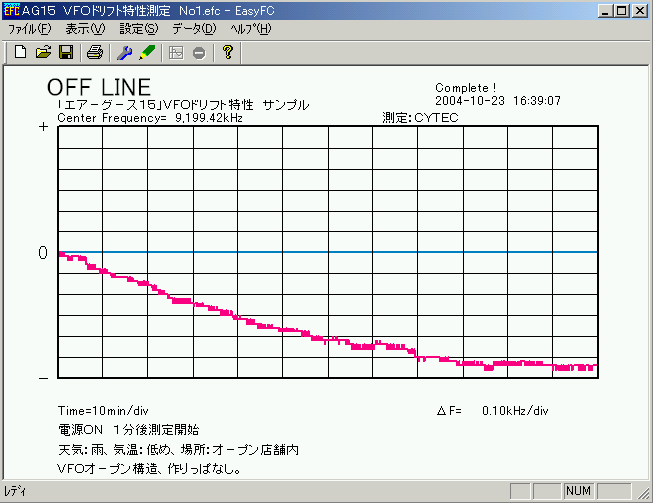

　 ●ＶＦＯ部の周波数ドリフト特性のいちれいです。

　　２時間にわたり測定した、ドリフト特性の一例です。
　　測定状況や気温、気候などで測定結果は変わりま
　　すが、おおよそこのような特性です。

　　測定時の天気は、雨でした。気温は、時期としては
　　めでした。

　　●左の写真をクリックすると大きくなります。
