２００５ ３月３日 現在です。 ２００５ ３月３日 現在です。
＜重要＞項目は、必ず実施して下さい。トランシ−バ−の性能に関わってきます。
＜推奨＞実施は、各自で判断して下さい。
無印は、単なるミスプリントや、寸法間違いなどの単純ミスです。

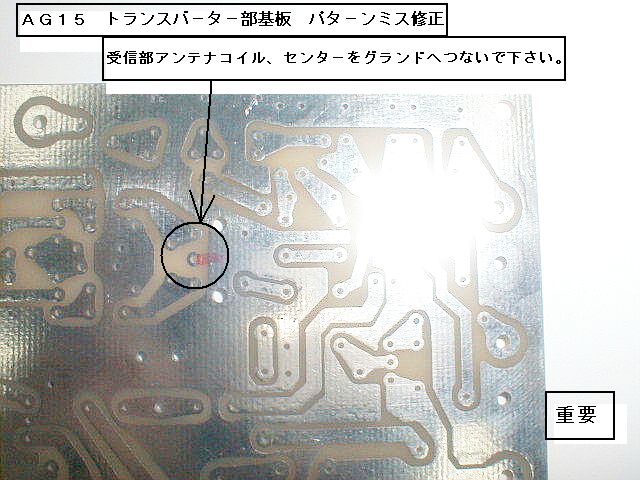

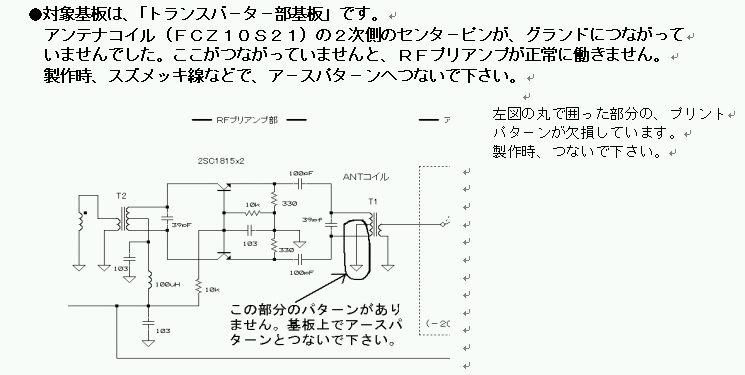

| トランスバ−タ−部 | プリント基板パタ−ンの一部欠損 （重要） | |

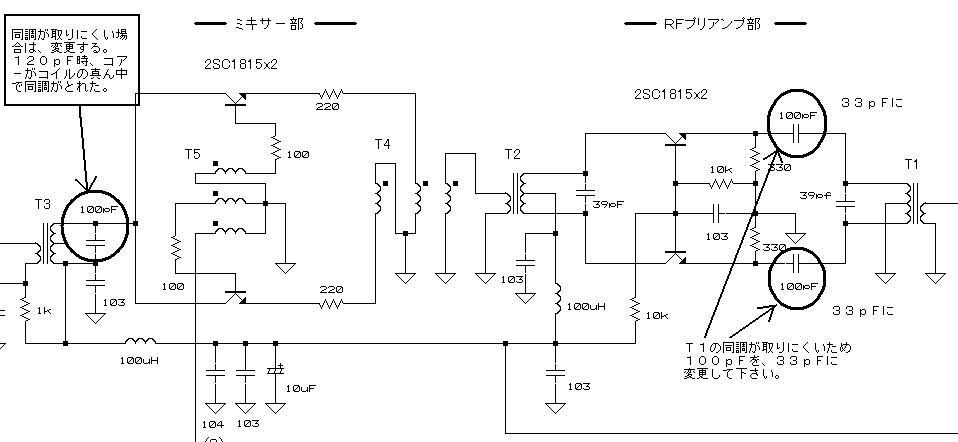

| 受信部、プリアンプ入力コンデンサ−定数変更 （重要） | ||

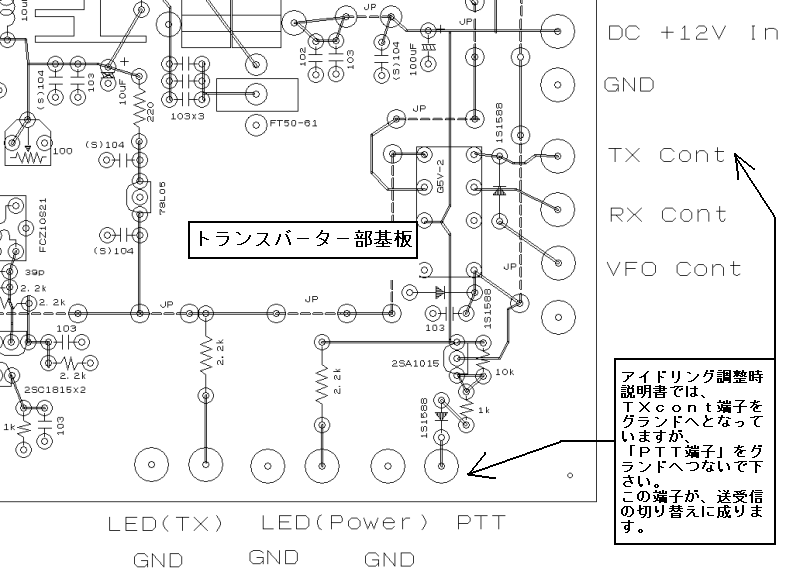

| アイドリング電流調整時の、使用端子の説明ミスプリ。 | ||
|
|
||
| ＳＳＢジェネレ−タ−部 | チョ−クコイル、ＡＧＣ信号取り出しコンデンサ−変更。 回路図 | |
| 同上 部品配置図 | ||

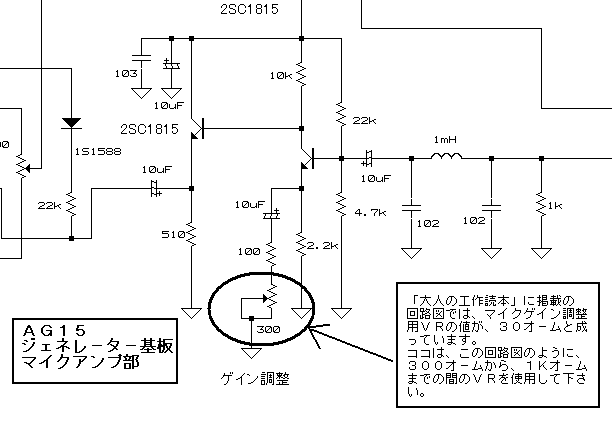

| マイクアンプゲイン調整用ＶＲの抵抗値ミスプリント | ||

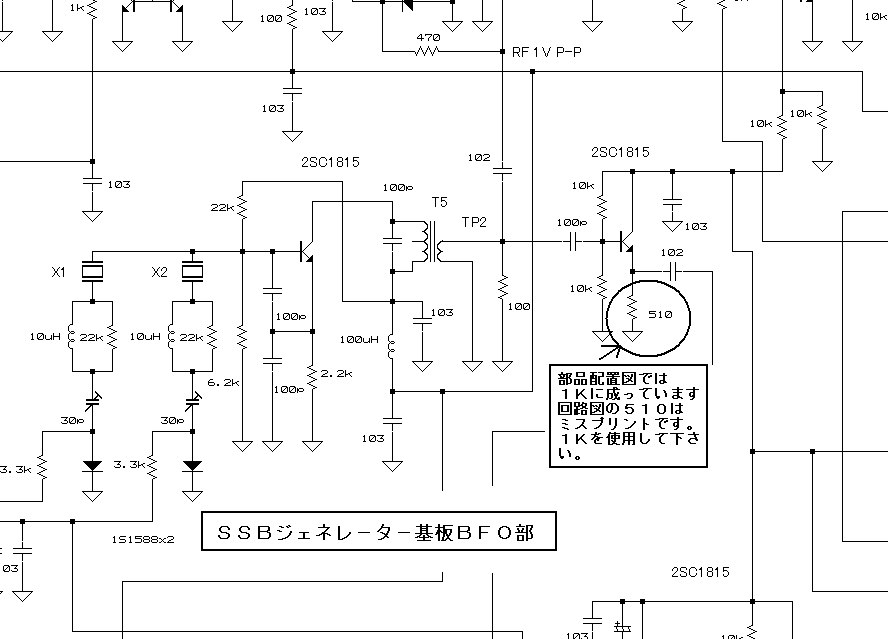

| ＢＦＯ回路出力部、エミッタ−フォロア−回路エッミッタ−抵抗ミスプリ | ||
|
|
||

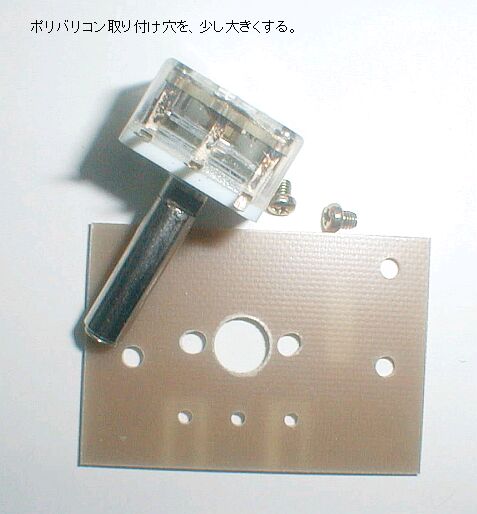

| ＶＦＯユニット部 | ポリバリコン取り付け穴位置加工の件 | |

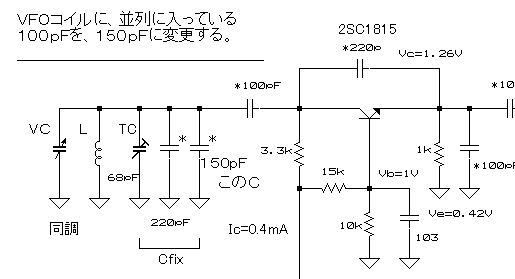

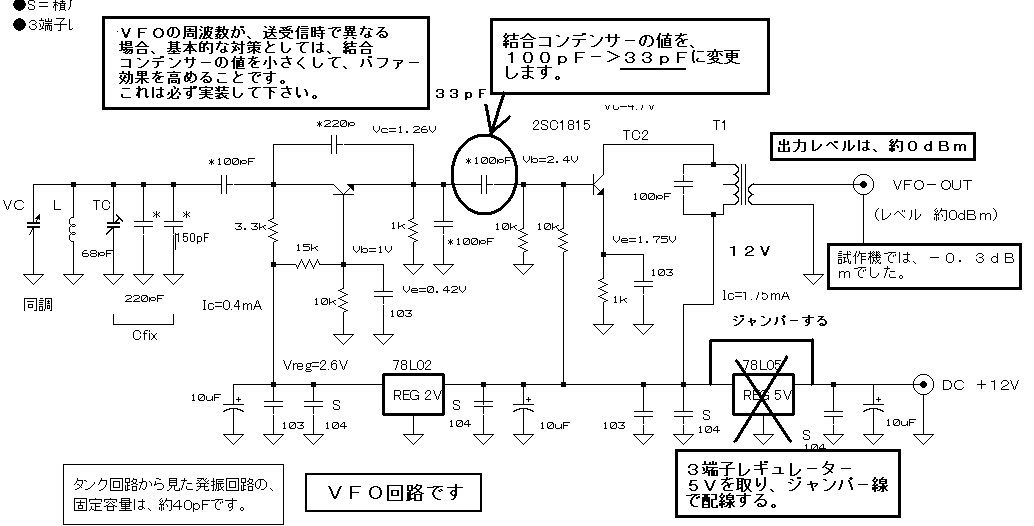

| ＶＦＯタンク回路、同調コンデンサ−定数変更の件 （重要） | ||

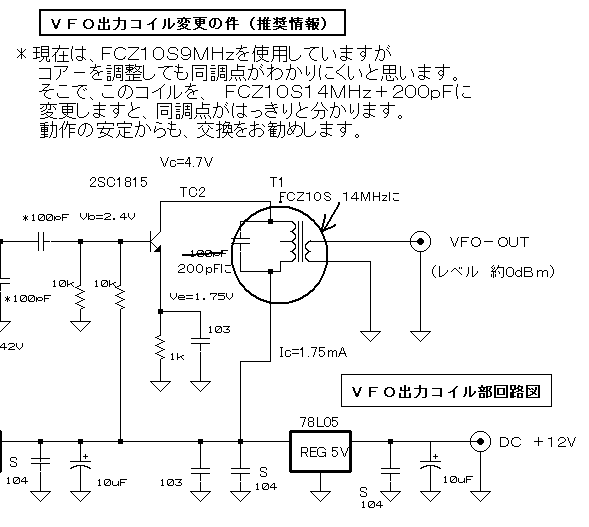

| ＶＦＯ出力コイル（９ＭＨｚ）の変更（同調を取るため、推奨） | ||

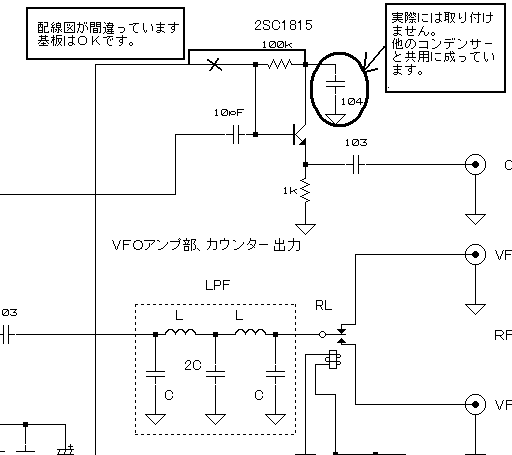

| ＶＦＯアンプ部 | 周波数カウンタ−用バファ−アンプ部 回路図訂正 | |

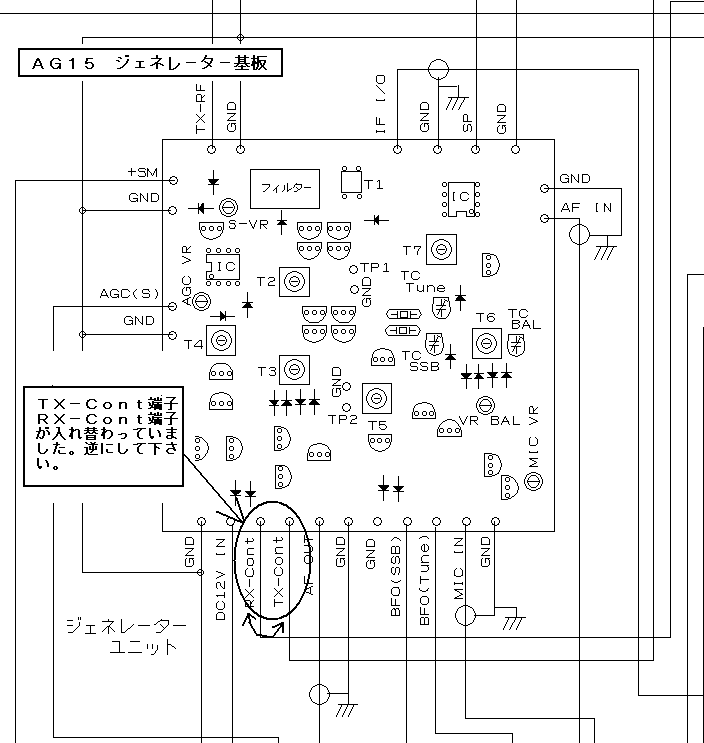

| 総合結線図 | ジェネレ−タ−基板、ＴＸ／Ｒｘ−Ｃｏｎｔ端子が入れ違っていました。 | |

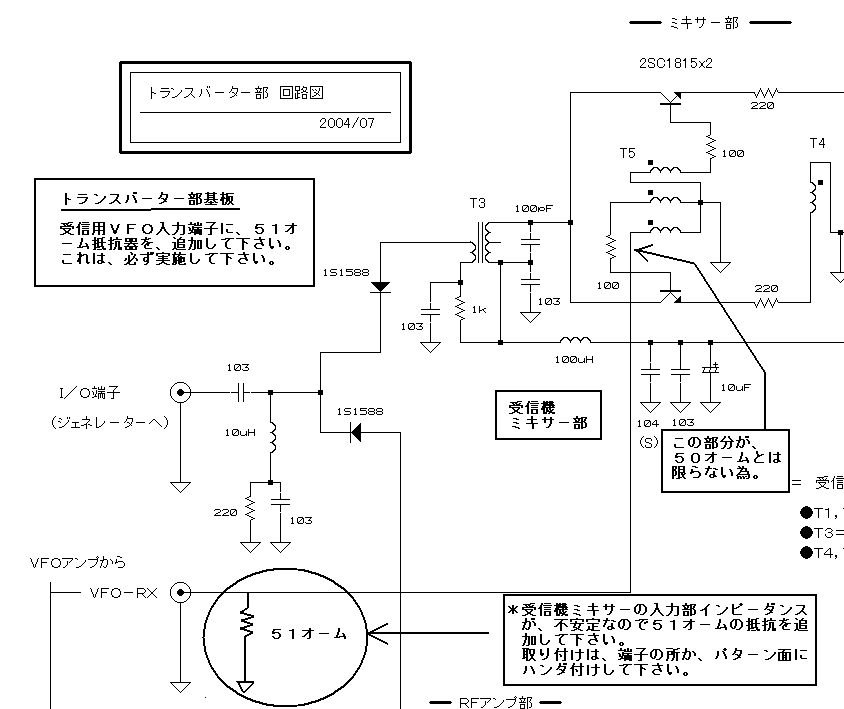

| 送受信周波数のズレを直す | 送信／受信で周波数がずれる対策は 対策１（重要） | |
| 対策２（重要） | ||
| 対策の中でもっとも大切な対策３（重要） | ||

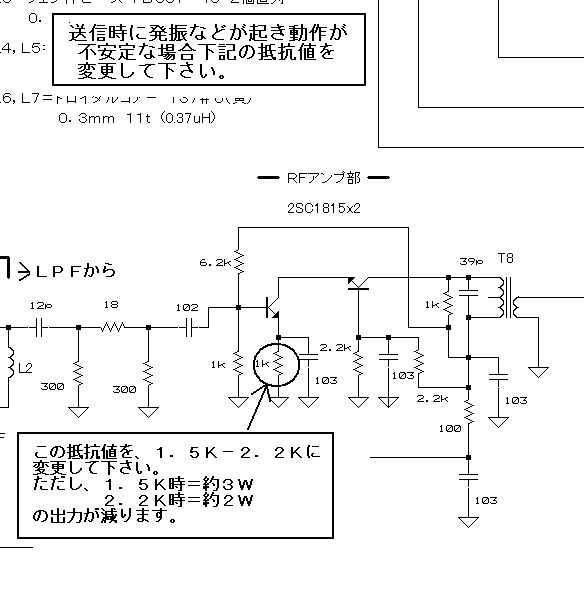

| その他の対策／改造 | 送信時動作不安定な場合（発振した場合） | |

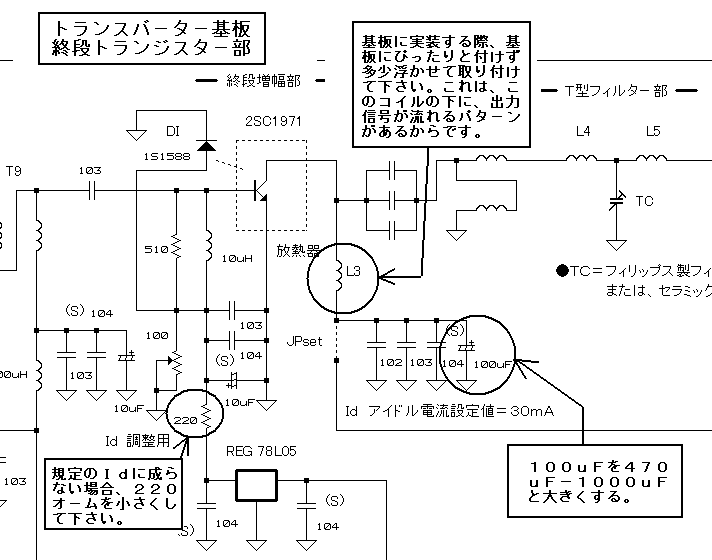

| 終段２ＳＣ１９７１周りの実装時のヒント（動作安定の為、推奨） | ||

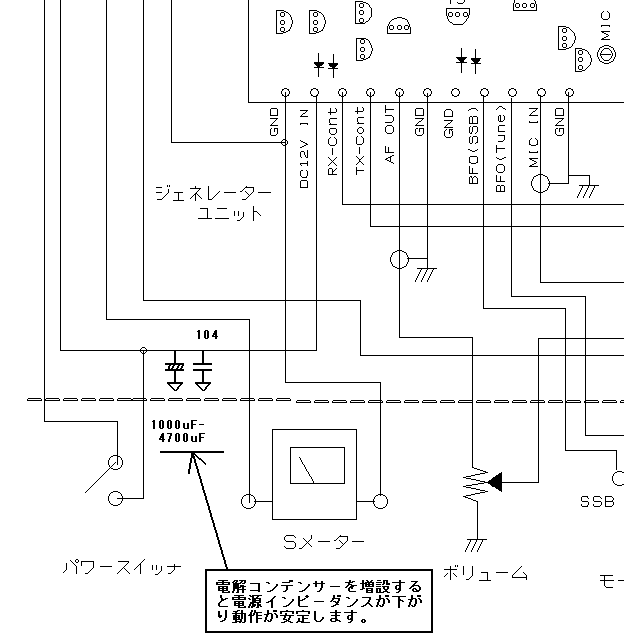

| ＤＣ１２Ｖ入力部に電解コンデンサ−を増設（動作安定の為、推奨） | ||

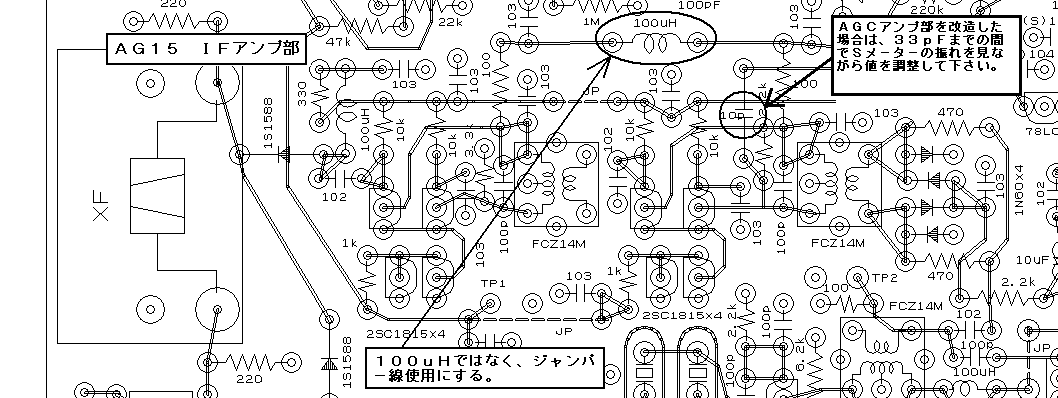

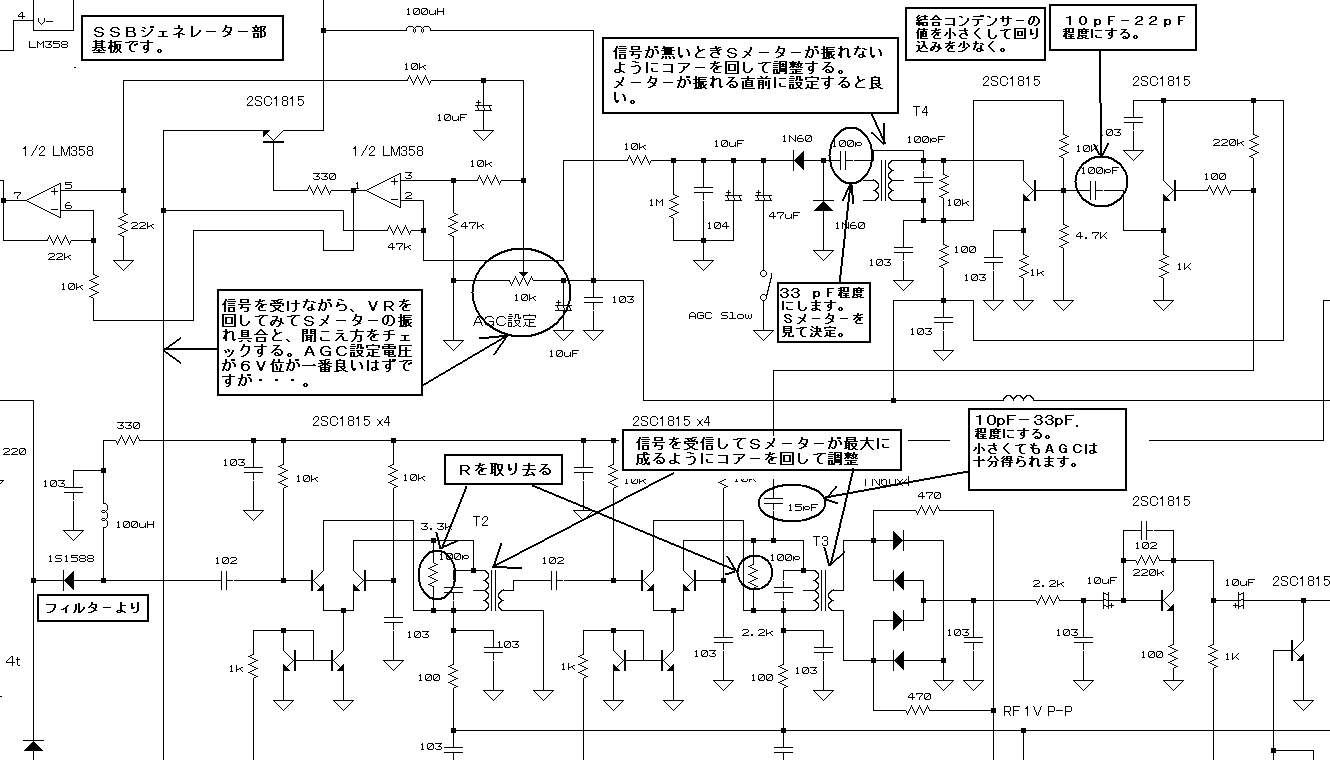

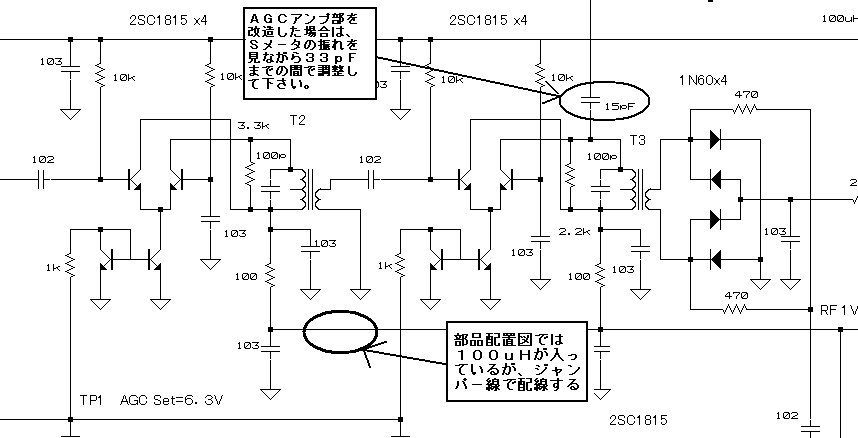

| ＡＧＣ関係の効きなどの改善は | ＡＧＣのフィリングを改善するための方法です。 | |

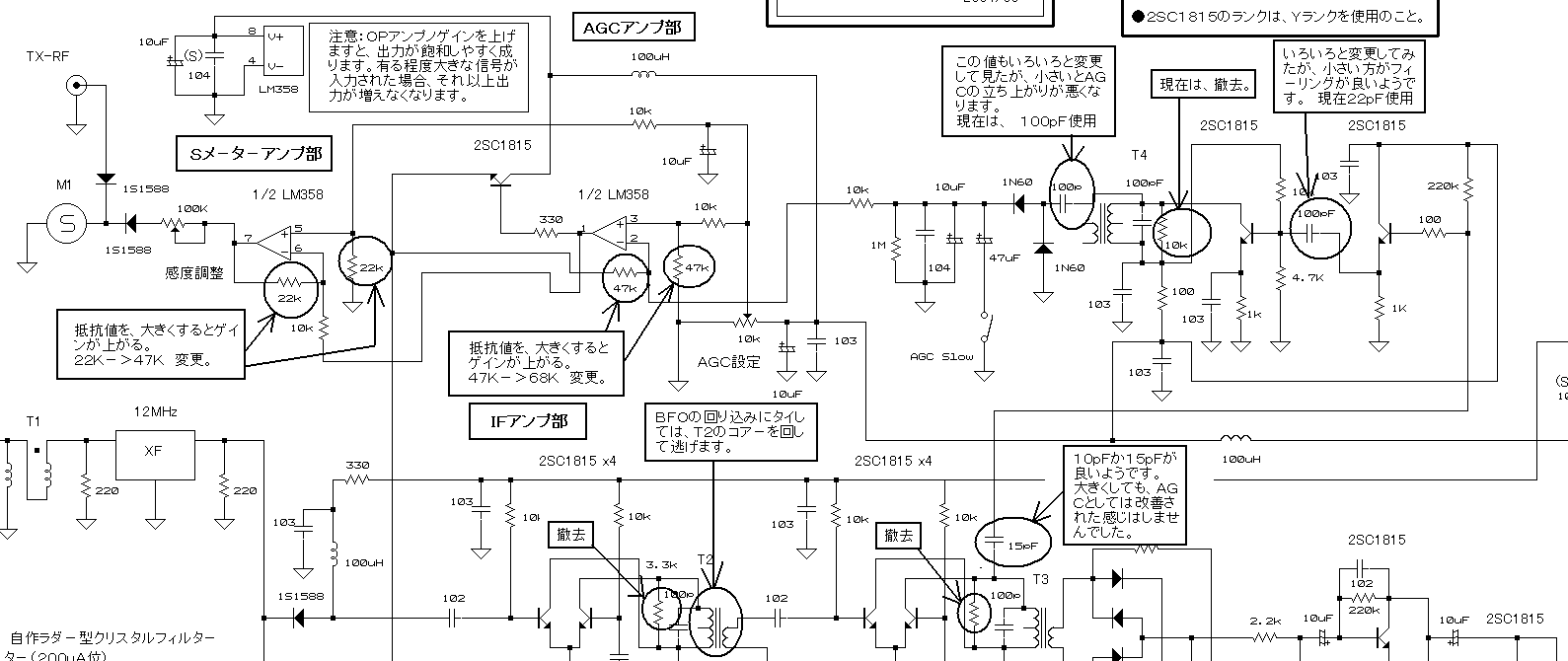

| ＡＧＣアンプ、Ｓメ−タ−アンプのゲインをＵＰしてみました。 | ||

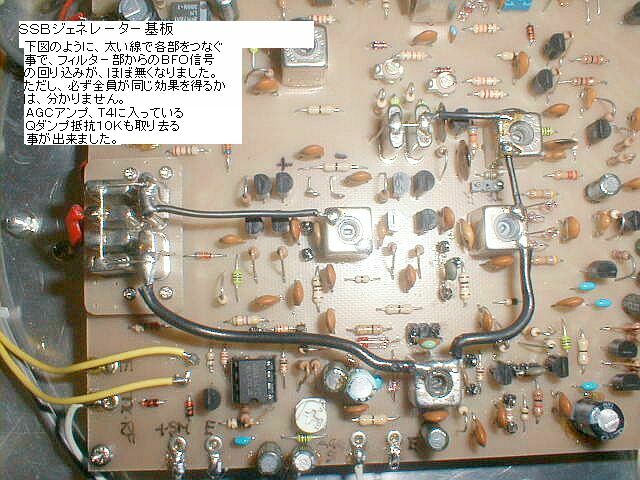

| これも一つの方法です。 | フィルタ−からの ＢＦＯ信号の回り込みを押えるために。 | |

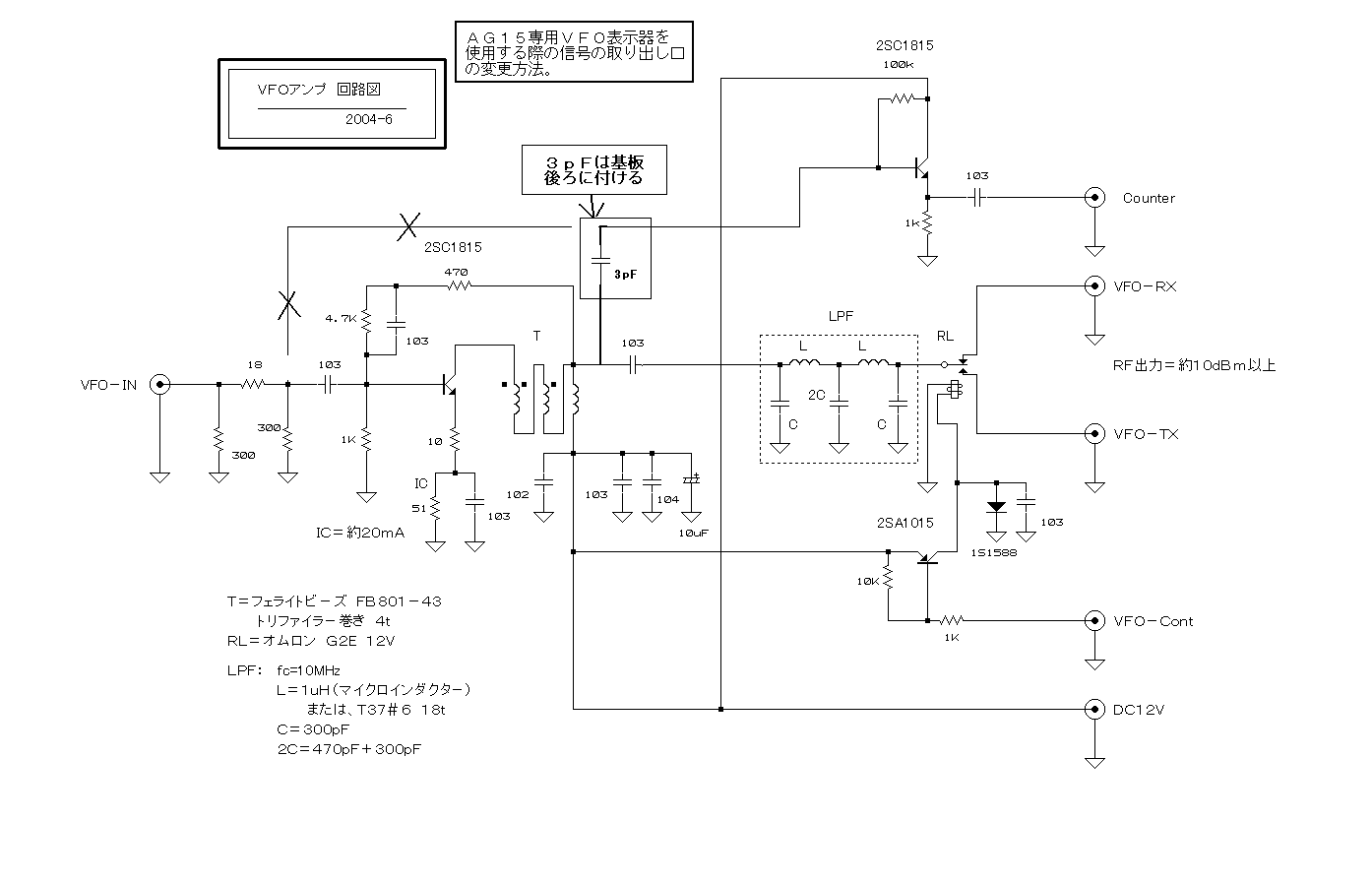

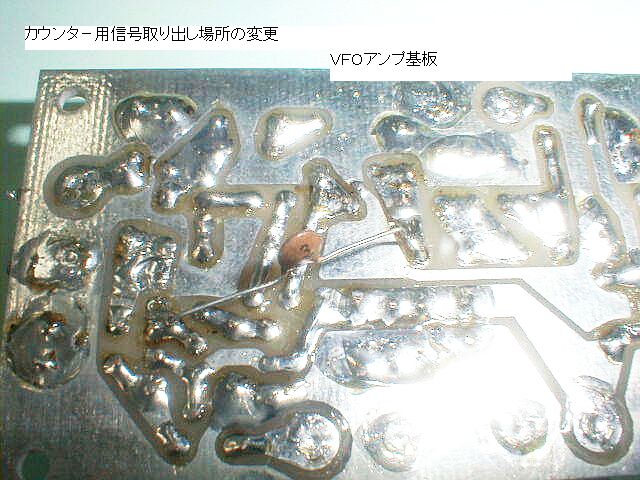

| ＡＧ１５専用ＶＦＯ表示器では | カウンタ−への信号取り出し箇所変更。 | |

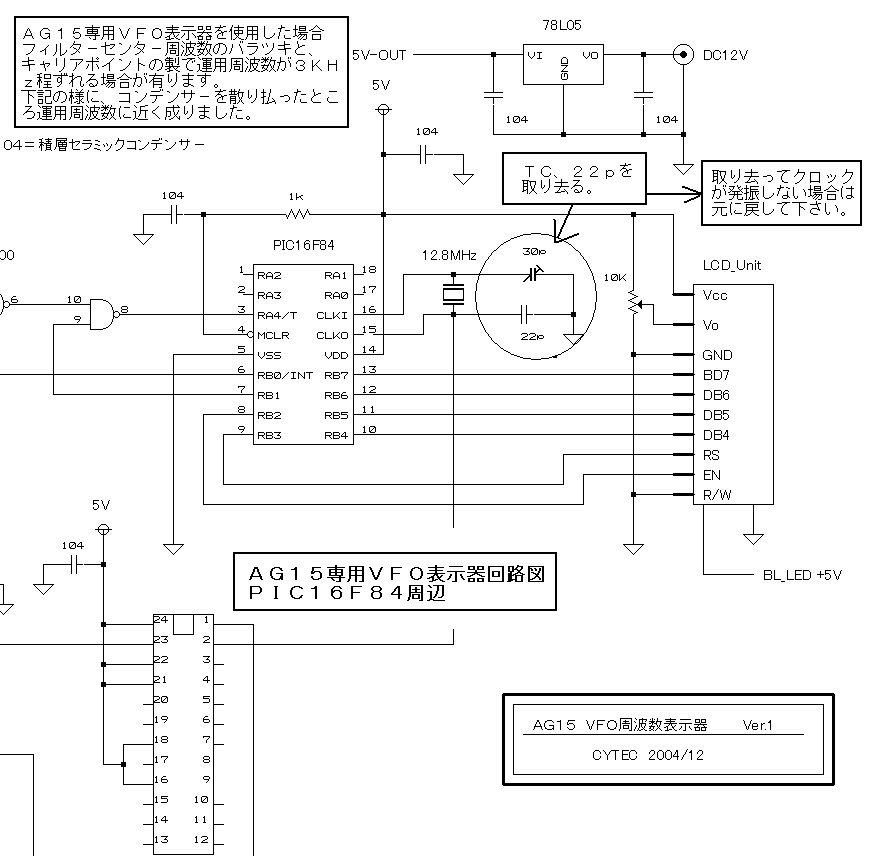

| 運用周波数と表示周波数がずれるのを補正する方法。（簡易型） | ||
送信／受信時で周波数が、わずかですがズレる症状を指摘されました。実際にＡＧ１５を使用しての運用をされている
方がまだいないようですので、試作機のみの問題か、ＡＧ１５の持つ問題なのかが分かりません。
上記の対策は、ＪＥ１ＡＨＷ製作機で行ったものです。ＡＧ１５を完成した方の、レポ−トをお待ちしています。
2004,12/30 JE1AHW/Uchida
製作されていて、お気づきの点がございましたら、メ−ルをお送り下い。 ｍａｉｌ：ＣＹＴＥＣ＠ＣＹＴＥＣ−ＫＩＴ．ＣＯＭ（半角に）
