タイトル：フリ−ウェア−プリント基板エディタ−”ＰＣＢＥ”の紹介。　File-005　Back

  ★プリント基板をア−トワ−クするとき使用する、フリ−ウウェア−のプリント基板エディタ−”ＰＣＢＥ”を、紹介します。
　　以前、ＣＱ誌の”付録ＣＤ”にも入っていましたので、ご存じの方も多いのではないかと思います。　

　★CYTECでは、現在すべてのプリント基板に、この”ＰＣＢＥ”を使用しています。　このサイトで、今後紹介して行くプリント
     基板のデ−タは、すべてこのソフトの形式で行きます。基板を正確に再現するには、絶対に必要になりますので、是非と
     もインスト−ルして下さい。

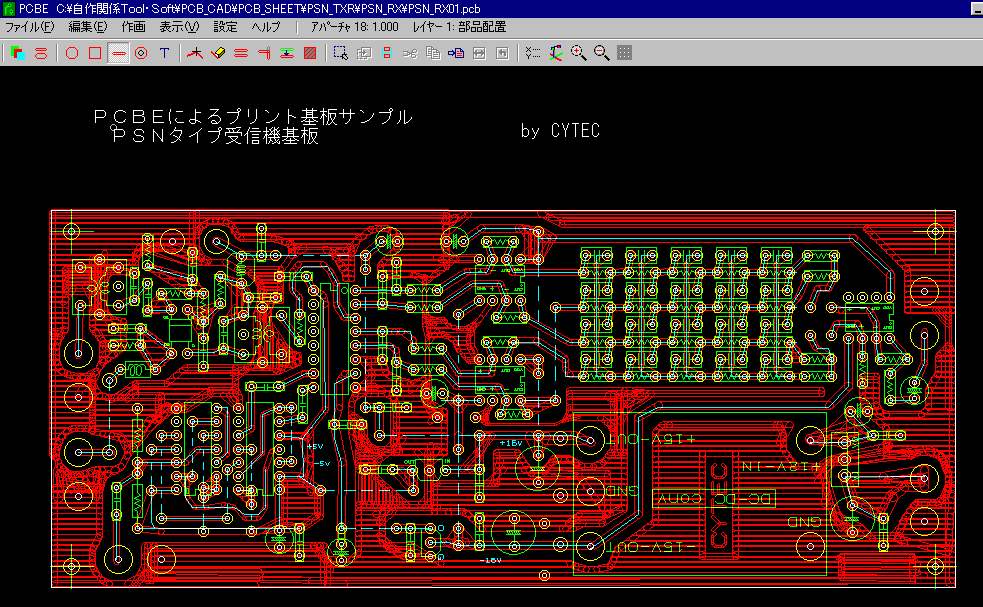

 　「ＰＣＢＥ」でのア−トワ−ク・サンプルです。（クリックすると大きくなります。）
　　　　　このような形で、基板のデ−タを、提供して行きます。

　　　　　ＰＣＢＥの「ファイル」を選び・・・
                   「確認印刷」で　−−＞「部品配置図」が得られます。
　              「版下印刷」で　−−＞「感光基板用マスクフィルム」が得られます。

　　　　　　プリント基板エディタ−「ＰＣＢＥ」をダウンロ−ドする。
          注：ＰＣＢＥの作者の、高戸谷さんの許可を得ています。

　　　　ＣＹＴＥＣ「ＦＲＭＳ」の基板をダウンロ−ドしてみる。（３１３Ｋ）

　　自分で基板のア−トワ−クを、しませんか？。　

        プリント基板のア−トワ−ク（パタ−ン設計）は、決して難しい物では有りません。しかし、ハンダ付けと同じように、経験が必要
        です。はじめは、１石マイクアンプなどの簡単な物から、手がけてみてはいかがでしょうか？。
　　　　「ＰＣＢＥ」で、パタ−ン設計をする場合、「パ−ツライブラリ−」が必要になります。これは、部品の外観図と、ピンの位置が原寸
　　　　大でかかれた物です。これを作成するとなると、パ−ツの数も多く、結構労力がいります。そこで、自分でやってみたい方のため
　　　　に、ＣＹＴＥＣで使用している「パ−ツライブラリ−」を、公開します。ただし、個人的な物なので、使用に際して不便な点が有ると
　　　　思います。下記のヒントに沿って、自分用にアレンジして下さい。

　　　　注意点　・・・・　圧縮ファイルの形になっています。解凍すると「パ−ツライブラリ−」の他に、「ＰＣＢＥ．ＩＮＩ」ファイルが収納されて
　　　　　　　　　　　　　います。これは、ＣＹＴＥＣ／サイテック版のＰＣＢＥ設定ファイルなので、オリジナルの「ＰＣＢＥ．ＩＮＩ」と、かならず
　　　　　　　　　　　　　入れ替えて下さい。（表示が正確に、出来ない場合が有ります。）

　　　　★パ−ツライブラリ−編集のヒント。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　１）自分専用のライブラリ−ファイルを作る。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　２）サイテックのパ−ツライブラリ−から、パ−ツを呼び出す。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　３）そのパ−ツに自分で解るような名前を付け、先ほどの自分専用ファイルに、セ−ブ
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　する。名前は、数字、漢字、カタカナ、平かなで付けられます。また、ライブラリ−内
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　で、ソ−トされますので、よく使う部品は名前を工夫して、上位にくるようにします。

　　　　　　　　　　　　　　　　　　　　　　　　　　★上記の操作方法は、ＰＣＢＥのＨＥＬＰを、お読み下さい。

　　　　★「ＰＣＢＥ」を使用してのパタ−ン設計は、基本的には「感光基板」使用を前提にしています。しかし、配置や線の太さなどを
　　　　　　工夫する事により、「手書き」で基板上にパタ−ンが、書けるようになります。今まで、方眼紙を使っていた方も、今後は
　　　　　　「ＰＣＢＥ」で、パタ−ン設計を、してはいかがですか？。

　　　［ＰＣＢＥ］用パ−ツライブラリ−、ＣＹＴＥＣ版をダウンロ−ドする。（ＬＺＨ形式、１１９Ｋ）

　　★初めてＣＡＤを使う人に為に、ミニ知識（用語の解説）を・・・。（ＰＣＢＥ　ＨＥＬＰファイルより）
　

★アパーチャ

１）作画する要素の形状、大きさなどが定義されています。
２）PCBE では、丸と正方形がそれぞれＮｏ ０〜２５５の、２５６個ずつ使えます。
３）各々のアパーチャの大きさは、０．００１ｍｍ〜１００ｍｍの範囲で自由に設定できます。

＊ランド、ライン等はアパーチャで構成されています。

※各ファイル間でアパーチャを揃えておかなければ、他のファイルからコピー／部品呼出などで､ランド、パターンなどの太さが変わります。

★レイヤー

１）作画する層です（透明な作画用紙が重なっている様なイメージ）
２）一般に版下毎に一つのレイヤーを使います。
３）PCBE では、０〜６３の６４レイヤーが自由に使えます。
４）それぞれのレイヤーは、名前、色、表示、編集など自由に設定する事ができます。

※各ファイル間でレイヤーを揃えておかなければ、他のファイルからコピー／部品呼出などで､レイヤーが合わなくなります。

★ランド

１）丸と、角(正方形)があります。
２）半田付部等に使います。
３）PCBE では、丸ランドは穴用にも使います（ホールとして使用）

★ライン

１）丸ラインは、接続用のパターン、塗潰し等に使います。
２）角ラインは、チップ部品の半田付ランド等に使います。
３）ラインの作画する時に作画点を、ランドの中心、作画してあるラインの端点、等に作画すると、変形時に接続したままで変形できます
　　（グリッドに載っていない端点は、交点／端点入力で作画すれば確実です）

＊角ラインを使用すると、Ver 0.3 より前のバージョンでは読込めなくなります。

★パッド

複数レイヤーの、丸ランドのグループです。
