タイトル：「ＦＲＭＳ」のオ−ディオ帯への対応(ＪＡ６ＮＨＤ／林omの投稿）　File-006　Back

　　「ＦＲＭＳ」は、ＡＦ帯から２０ＭＨｚまでの間の、振幅特性を測定するために、開発した物ですが、実際にオ−ディオ帯を測定してみると、

　　表示にリップル（ギザギザ）がかなり表示され、実用的では有りませんでした。

　　ＪＡ６ＮＨＤ／林ＯＭが、ＡＤ８３０７のデ−タシ−トを元に、この周波数帯での表示が滑らかに成るように、実験をしていただきました。

　　ここでは、林ＯＭの実験結果の、報告をしてみます。

（各画像は、クリックすると大きくなります。）

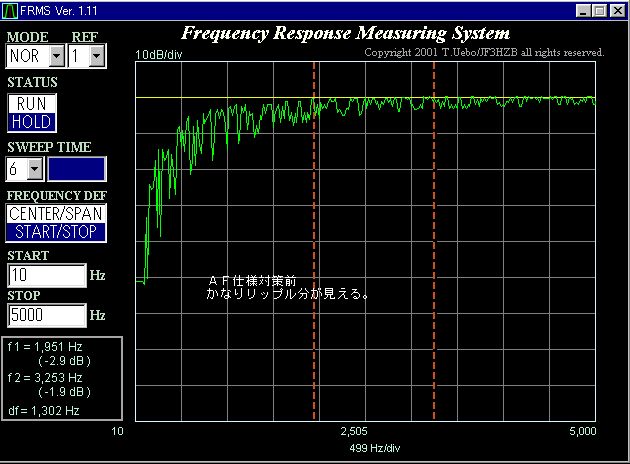

  １）初めにＡＦ様対策を行っていない、「ＦＲＭＳ」で１０Ｈｚ−５ＫＨｚまでを
　      スキャンしてみました。ごらんの通り、表示がギザギザに成ってしまい
　　　測定が出来る状態では有りません。
　　　 また、出力周波数が、１ＫＨｚあたりから低い周波数に向かい、出力の
 　    低下が見られます。これは、ＤＣカットに使っているコンデンサ−の値が、
　　　　１ｕＦ＋ ０．０１ｕＦと小さいためと思われます。
　

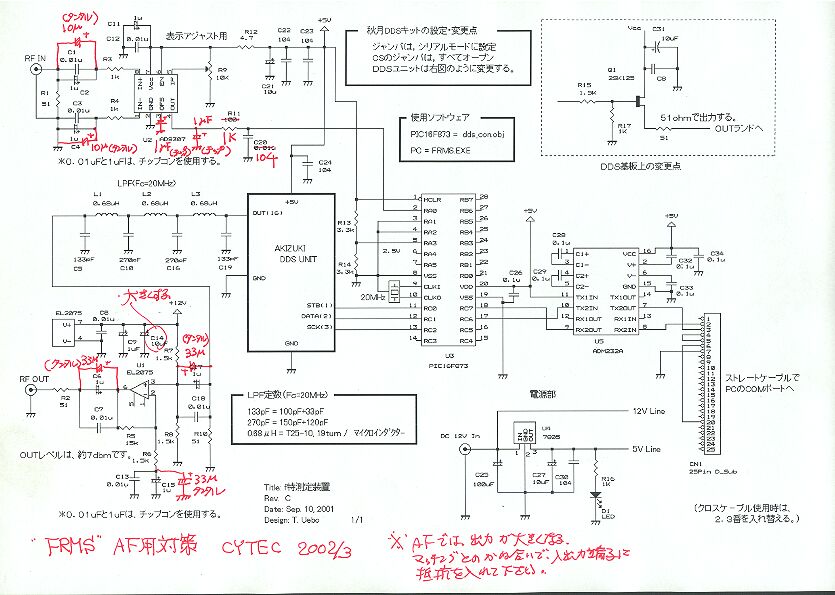

  2)この回路図の赤字の部分が、「ＦＲＭＳ」のＡＦ対策です。
　　　大きく分けると、出力部と入力部の改造に成ります。

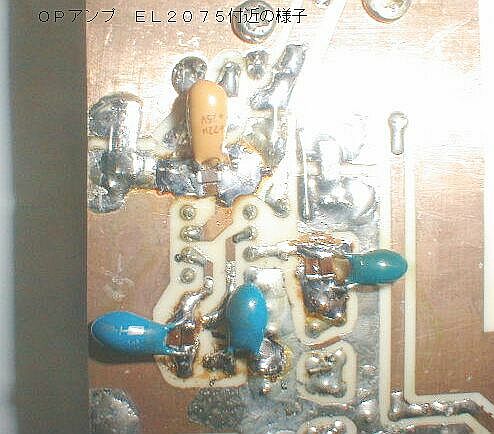

　　　ａ）出力部（ＥＬ２０７５）
　　　　　　１ｕＦ＋０．０１ｕＦの部分に、パラレルに３３ｕＦを付ける。今回は
　　　　　タンタルコンデンサ−を使用しましたが、無ければ一般的な、電解
　　　　　コンデンサ−でも動作します。（多少高周波分の損失が増えます。）
　　　　　値は、３３ｕＦにこだわることはなく、なるべく大きな値の物を、使用
　　　　　して下さい。（基板の裏付けに成ります。）

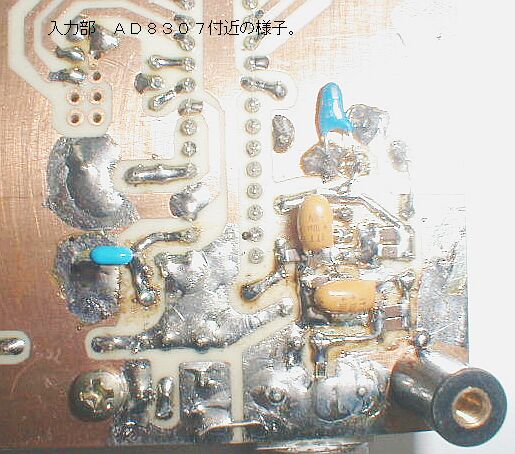

ｂ）入力部（ＡＤ８３０７）
　　１）出力部と同じように、低い周波数に対応できるように、１ｕＦ＋０．０１ｕＦに３３ｕＦのタンタルコンデンサ−
　　　並列に付けました。実際には３３ｕＦのコンデンサ−が無く、実際には１０ｕＦを使用しています。
　　２）ＡＤ８３０７の、２，４番PINに１ｕＦのチップコンデンサ−を、基板の後ろ側でア−スとの間にハンダ付け
　　    しました。ＡＤ８３０７を低い周波数で使用する時には、個の部分に１ｕＦのコンデンサ−を取り付ける
　     ように、デ−タシ−トに記載されています。この部分を、林ＯＭに指摘されるまで、気が付きませんでした。

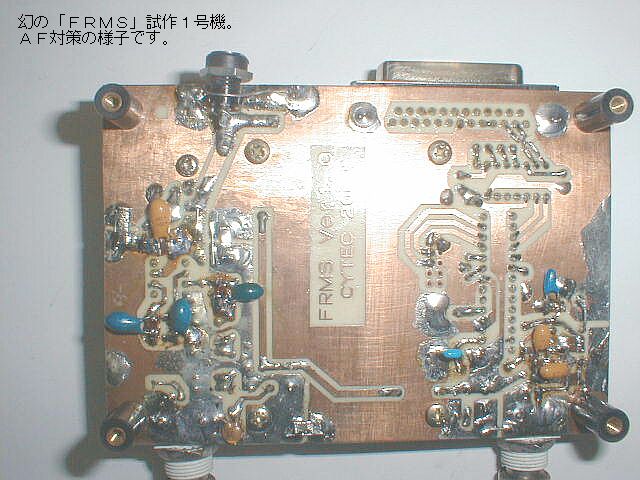

それぞれの部分の、改造の様子を、写真で紹介します。使用した「ＦＲＭＳ」は、幻の試作１号機です。

    （写真をクリックすると、大きくなります。）

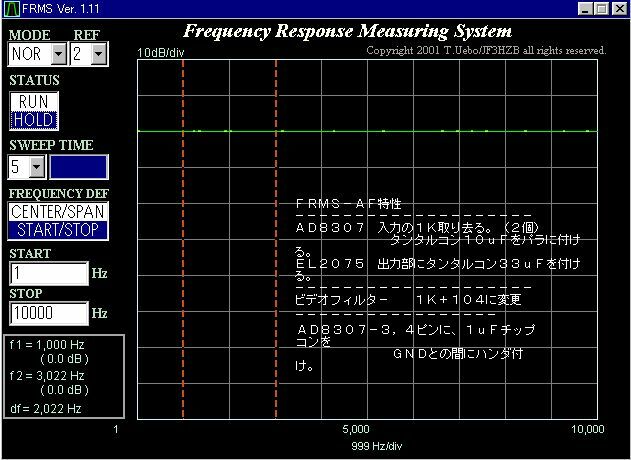

  左図は、これらの改造をした結果、１Ｈｚ−１０ＫＨｚをスキャンした結果です。
　一番初めの特性図から見ると、ずいぶんと良くなっているのが、解ります。
　これなら、十分測定に使用できます。

　　

　新しく成った「ＦＲＭＳ」で、ＡＦ帯の測定例を、いくつか見てみましょう。(画像をクリックすると大きくなります。）

         　

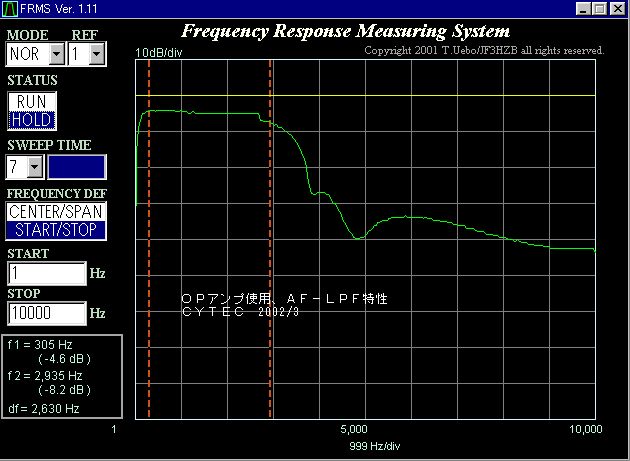

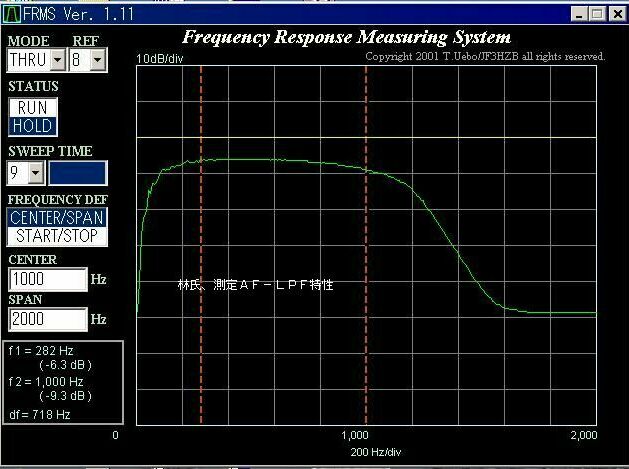

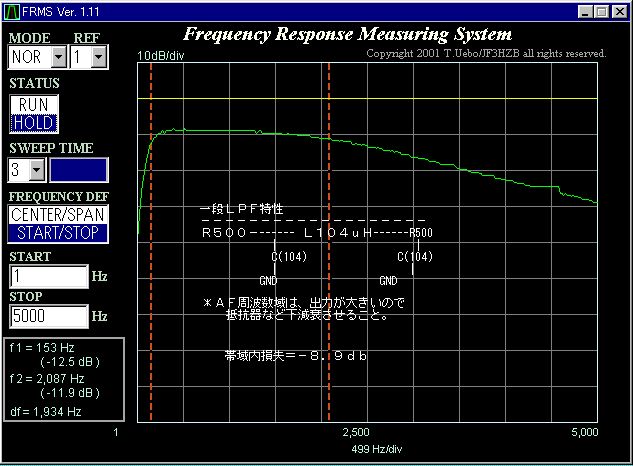

    　（Ａ）ＡＦ−ＬＰＦ１の例　　　　　　　　　　　　　　　　（Ｂ）ＡＦ−ＬＰＦ２の例　　　　　　　　　　　　　　（Ｃ）ＯＰアンプ使用ＬＰＦの例　　

　上記の例を見ると解りますが、オ−ディオ帯で切れの良いフィルタ−を作るのは、なかなか大変です。
　ＯＰアンプ使用の物は、「ノッチ２段付き４段チェビチェフ型ＬＰＦ」ですが、特性的にはあまり良くありません。
　各段の、部品の精度や増幅率による”Ｑ”などに、バラツキが有るのでしょう。
　ＡＦ帯に対応に成ったので、「ＰＳＮ−タイプ送信機」のマイクアンプと、オ−ディオフィルタ−の、特性測定が
　今までになく、楽しく出来るように成りました。

　ＡＦ帯対応に改造した際の、注意点。

　　改造に当たり、ＡＤ８３０７からＰＩＣ１６Ｆ８７３へ行く所にある、抵抗とコンデンサ−の値を
　　「１００オ−ム＋０．０１ｕＦ｝から、「１Ｋ＋０．１ｕＦ」へ変更しました。このため、ＲＦ帯での
　　フィルタ−特性測定時のスキャンスピ−ドは、「５」以上で行って下さい。あまり早いスキャン
　　で測定しますと、特性図が崩れるおそれが有ります。
