Backタイトル：７ＭＨｚ・ＤＣ受信機「Ｓｐａｒｒｏｗ４０」 高性能化計画 File-007 Back
トランジスタ−で作る、「７ＭＨｚ ダイレクト・コンバ−ジョン受信機 Ｓｐａｒｒｏｗ４０」の、回路改造の投稿記事集です。
ＣＹＴＥＣ／サイテックの、ＢＢＳ「情報の泉」に、書き込まれた情報を、ここにまとめてみました。
主催：「Ｓｕｐａｒｒｏｗ４０ 愛好者友の会」
１）ＶＦＯの周波数を、安定化させましょう。その１ ・・・・・ＪＧ２ＬＧＭ／山田ＯＭ 投稿。（２００３−２）

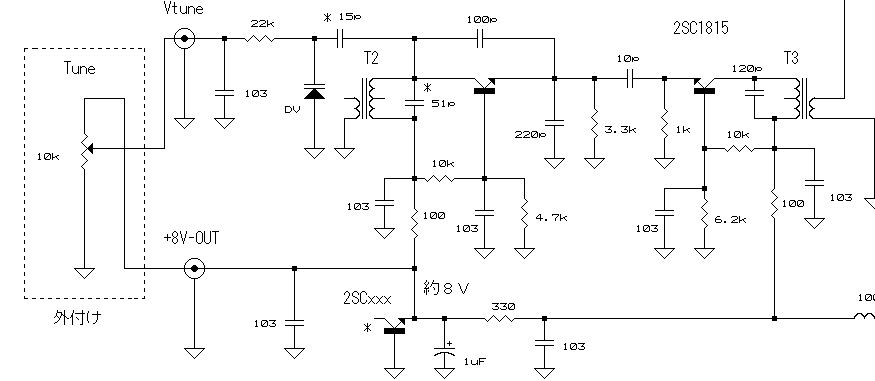

★上記の図が、「スパロ−４０」のＶＦＯ部分です。周波数を安定化するには、現在使われている、発振コイル−Ｔ２と、回りのコンデンサ−を
温度係数が小さな物に、取り替えました。具体的には、Ｔ２の代わりには、トロイダルコア−を、セラミックコンデンサ−の代わりには、スチ
ロ−ルコンデンサ−を、使用しました。

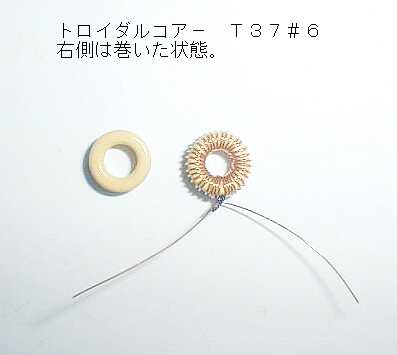

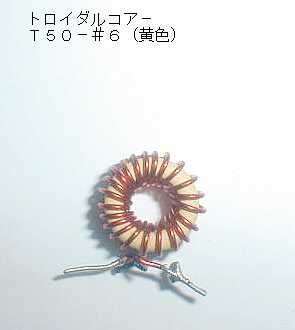

１）トロイダルコア−に交換する。（画像をクリックすると大きくなります。）
コイルデ−タ： Ｔ５０−＃６ 0.32mmホルマル線 ３０ｔ （約3.6uH）

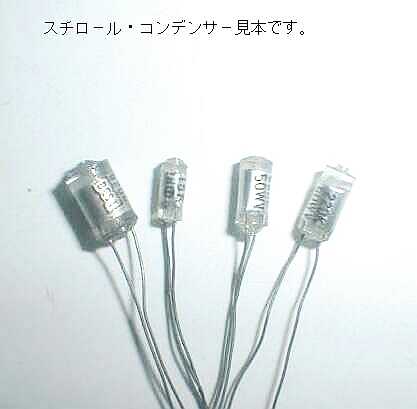

２）セラミック・コンデンサ−を取り替える。（画像をクリックすると大きくなります。）
１００ｐＦ−＞９５ｐＦ（６２ｐＦ＋３３ｐＦ）のスチコンに交換。
２２０ｐＦ−＞２２０ｐＦのスチコンに交換。
★改造した、結果です。★
ａ）周波数カバ−範囲・・６，９７４ＭＨｚ−７．１０５ＭＨｚ（１３１ＫＨｚの幅）
ｂ）周波数安定度・・コールドスタート後、２０分間に＋２．６KHｚ。
その後、１０分間で±６０Hz以内の変動になりました。（１時間経過まで）
２）ＶＲ最大時の、ＡＦアンプ発振を止めましょう。 ・・・・・ＪＥ１ＡＨＷ／内田 投稿。（２００３−２）
★「Ｓｐａｒｒｏｗ４０」で、音量を最大にした場合、ＡＦ段が発振する事が有ります。ここでは、その対策をレポ−トします。

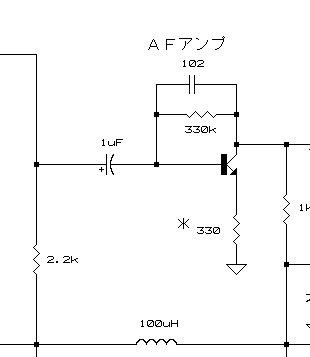

左図は、「Ｓｐａｒｒｏｗ４０」の検波段後の、ＡＦ−アンプ部です。エミッタ−に入っている抵抗値を、５１０−１ＫΩに
変更しますと、発振が収まります。（多少、ゲインが落ちます。）
（画像をクリックすると大きくなります。）
３）ＶＦＯのコイルを、トロイダルコア−にする。その２ ・・・・・ＪＥ１ＡＨＷ／内田 投稿。（２００３−２）

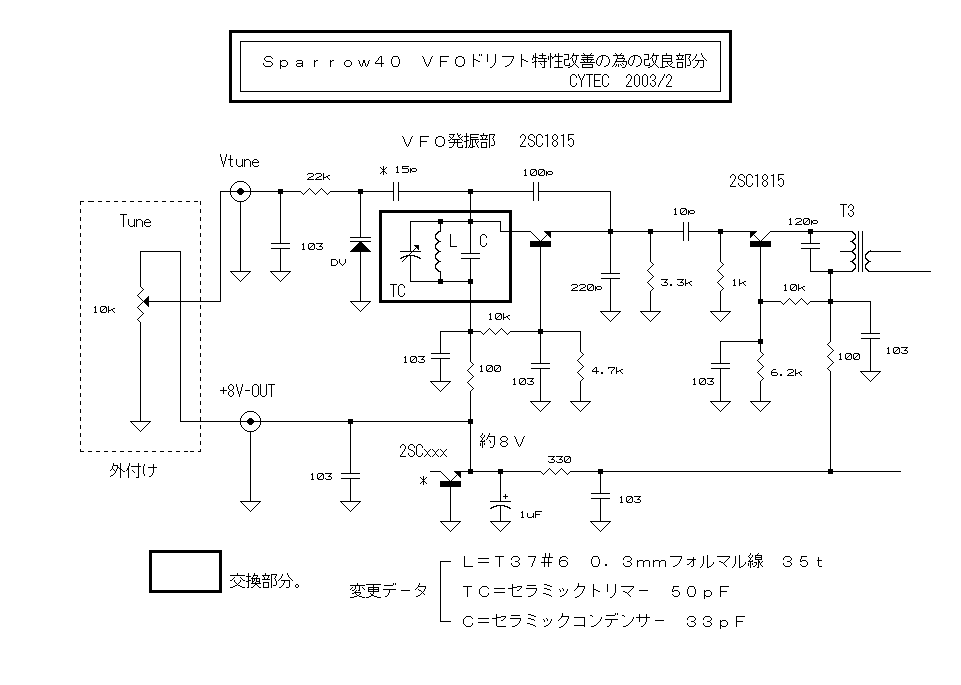

★変更する部分の回路図。（画像をクリックすると大きくなります。）

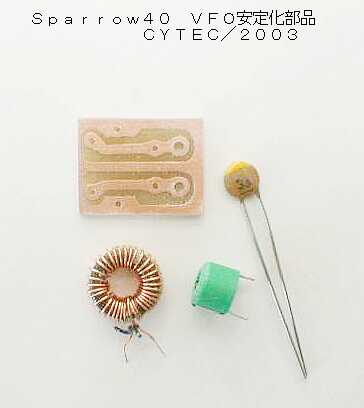

ＶＦＯに使用しているＦＣＺコイルを、基板の変更無く交換できるようにと、下記のような専用基板セットを
作成しました。変更に使用した部品は、 トロイダルコア− Ｔ３７＃６（黄色） ３５ｔ
・・・1
セラミックトリマ− ５０ｐＦ ・・・・・・・1
セラミックコンデンサ− ３３ｐＦ
・・・・・1
スズメッキ線、両面テ−プ ・・・・・ 少量
★改造の様子は、写真を見て下さい。（画像をクリックしますと、大きくなります。）

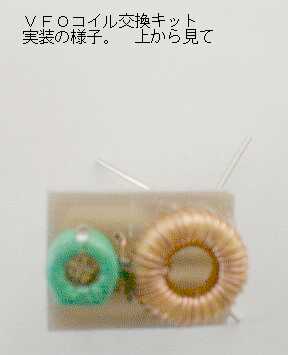

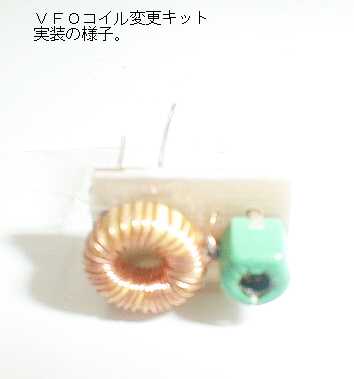

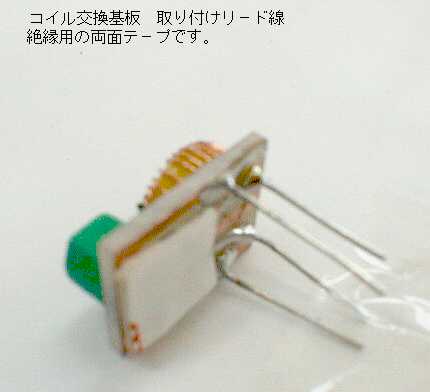

このような、サブ基板を作りました。

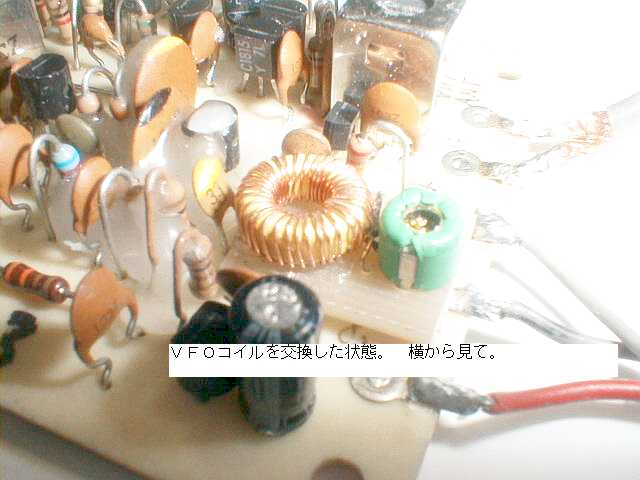

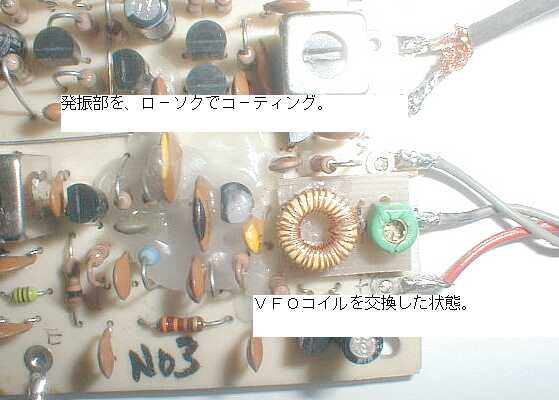

★基板への実装の様子は、写真を見て下さい。
（画像をクリックしますと、大きくなります。）
★コイル変更後の使用感。
定量的には測定していませんが、スイッチＯＮ後から、明らかに周波数の安定度が、改善されています。
１０分程すると、ワッチするのに十分な安定度が、得られます。
周波数カバ−範囲は、回路図に有る変更部分以外は、以前のままで約１２０ＫＨｚと、成りました。
★まだまだ改造をすると、良くなる点が有ると思います。みなさんも、「Ｓｐａｒｒｏｗ４０」高性能化プロジェクトに、参加して下さい。
