今までにない、個性的なＶＦＯシステムを作ろう　　Ｔｊｌａｂ　開発品　  　　　Back

 　今までのＭＣＵ制御のＶＦＲＯの表示は、キャラクタ-タイプのＬＣＤがほとんどでした。
　今回のＶＦＯシステムは、周波数表示にアナログダイアル風表示を、使用しています。
　表示器は、ＴＦＴ−ＬＣＤですが、昔の無線機の様に、アナログ目盛りで周波数を表示
　します。同類のＶＦＯシステムとしては、世界初だと思います。

　今回の製作には、ＭＣＵにＥＳＰ３２ボ−ドを使用します。そのため、ＥＳＰ３２を取り扱える
　環境がＰＣ内になくてはなりません。
　ソ−スファイルを、自分のシステムに合わせて、書き換えて、コンパイル後、ボ−ドに
　書き込むと言う作業も、必要になります。
　慣れちないとなかなか難しい作業に思えると思います。
　今回は、開発環境の導入、コンパイル、書き込みなども合わせて、説明します。
　ひとつづつ、やっていけば、自分い合わせた、ＶＦＯシステムが、完成します。

　　今回の、ＶＦＯシステムは、「ＴｊＬａｂ」　ＪＦ３ＨＺＢ／上保さん　が開発したものです。
　　　　資料の公開を、快く許可していただきありがとうございます。

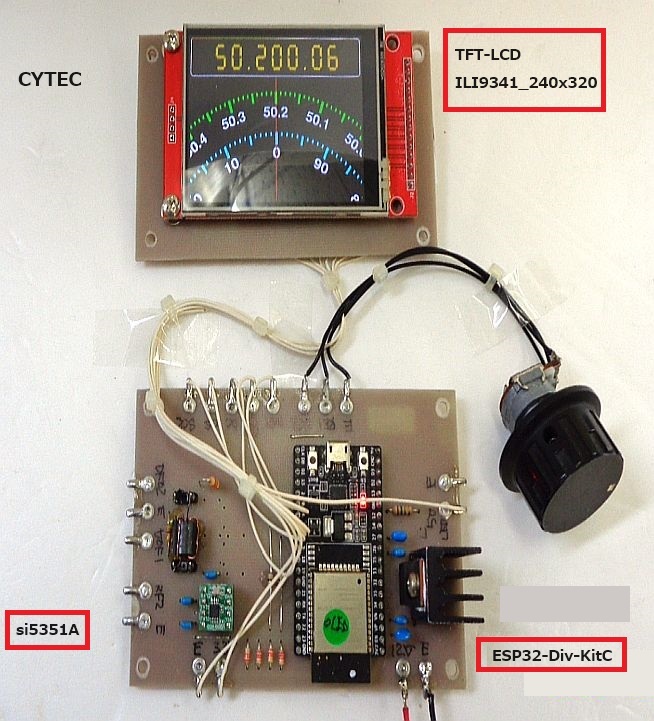

　左は、ＣＹＴＥＣの製作例です。

　回路が簡単なので、蛇の目基板
　でも、十分製作できます。

　使用した表示器は、
　　　ＩＬＩ９３４１　２４０ｘ３２０　です。

　他に、６種類のＬＣＤ表示器が
　使えます。

　ＶＦＯ周波数の可変は、
　スマ−トダイアル（オ−トステップ）を
　使用しています。

　ソ−スファイル書き換えにより、
　ＢＦＯ出力が得られます。

　製作してみよう！！　　バナ−をクリックしてください。
