アナログダイアル表示　デジタルＶＦＯユニットの製作　  　　　Back

今回制作するＶＦＯシステムは、

　１）発振　・・　ｓｉ５３５１Ａ
　２）ディスプレ−　・・　ＴＦＴ−ＬＥＤ
　３）コントロラ−　・・　ＥＳＰ３２ボ−ド

　を使用した、デジタルＶＦＯです。

　特徴としては、左の写真の様に
　周波数表示が、アナログ・ダイアル風に
　なっていることです。
　
　今風の無線機とは違った、昭和の時代を
　感じる無線機が、作れます。

　アナログダイアル表示　ＶＦＯシステムは、ＴｊＬａｂにて開発された物です。

　　　ＴｊＬａｂを主宰する、ＪＦ３ＨＺＢ／上保氏のご厚意により、各種デ−タの公開を、承諾していただきました。

ＣＹＴＥＣ　アナログ表示ＶＦＯシステム　製作例

アナログ表示デジタルＶＦＯの製作例です。
 (クリックすると大きくなります）

　これは基板を作ったものですが、回路が

　簡単なので、蛇の目基板でも製作できます。

　試作品の、ディスプレ−は、

　制御チップに、ＩＬＩ９３４１　を使用したものです。

　発振ユニットには、ｓｉ５３５１Ａ　を使っています。

　後ほど、部品の詳しい説明をします。

　この製作例をもとに、説明していきます。
　（ＬＰＦは、未実装です）

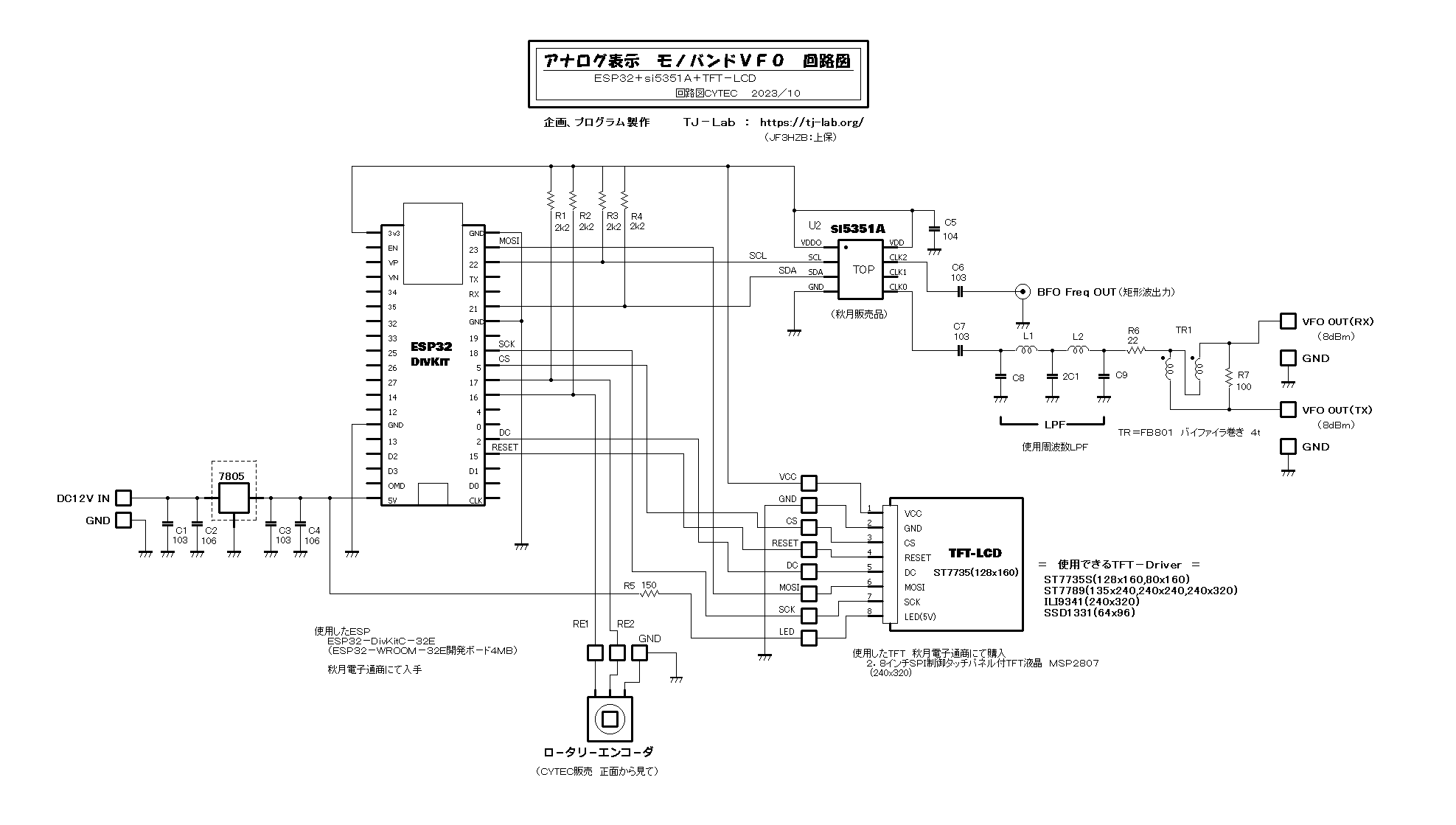

回路図         画像はクリックすると大きくなります

全体の回路図は、左の様になります。

　発振は、クロックジェネレ−タ−の「ｓｉ５３５１Ａ」を使用しています。
　出力は、ＶＦＯ　と　ＢＦＯ　の２系統になっています。
　ＶＦＯ出力には、ＬＰＦを入れています。ｓｉ５３５１の出力波形は、
　矩形波ですが、アナログミキサ−関係には、サイン波のほうが
　スプリアス面で有利なので、入れてあります。

　　ＣＹＴＥＣ　ＬＰＦ簡易設計ソフト　　・・・　Ｃｌｉｃｋ

　また、ＶＦＯ出力には、パワ−コンバイナ−を設けてあり、
　受信機／送信機　へと、アイソレ−ションを得ています。

　ＢＦＯ出力は、ＬＰＦは入っていませんので、必要であれば、外部にＬＰＦを設けてください。
　ＢＦＯでしたら、3次ＬＰＦで行けるかもしれません。
　ＢＦＯ出力レベルは、８ｄＢｍほどあります。低レベルで良い場合は、ＡＴＴ、ＶＲなどでレベルを合わせてください。

  出力には、パワ−スプリッタ−（分配器）を、装備しています。
　これは、トランシ−バ−に使用した場合、送信／受信で分けて供給できるようにです。特に、ミキサ−の
　形式が違う場合、注入レベルが違うので、それぞれレベル変換して、気にせず使用できます。

　クロックジェネレ−タ−の、ｓｉ５３５１Ａは秋月電子通商の物を使用していますが、多で販売している同類のものが
　使用できます。（形状が違うので、基板には実装できませんが、ｓｉ５３５１Ａを使ったものであれば、使用できます　

　使用できる、ＴＦＴ−ＬＣＤは、

　　ILI9341_240x320
　　SSD1331_64x96
　　ST7735S_80x160
　　ST7735S_128x160
　　ST7789_135x240
　　ST7789_240x240
　　ST7789_240x320

　の７種類です。

　記号の見方は、　初めのアルファベット＋数字の部分は、　ＬＣＤのコントロ-ルチップ（制御チップ）の、ＩＣの名前です。
　次に続く　数字ｘ数字　は、画面の解像度を表します。　数字が大きいほど、画面が大きくなります。

　後ほど、部品説明の所で、詳しく説明します。

　放熱器を使用していますが、ＶＦＯ部の電流は、小さいのですが、ＬＣＤのバックライトがかなり流れるので、３端子レギュレタ−
　には、放熱器を使ってください。３端子レギュレタ−は、０５Ａ〜１Ａ程度の規格の物を使います。

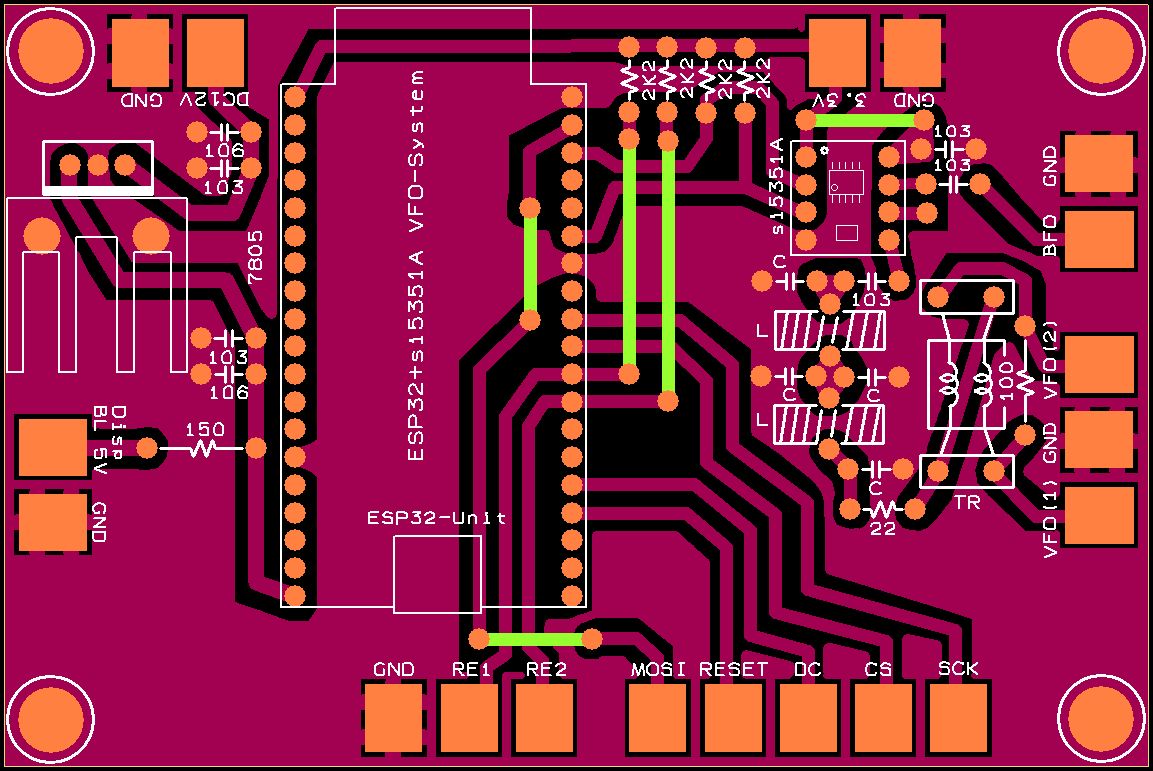

プリント基板         画像はクリックすると大きくなります

   メインボ-ド基板です。

　部品面からみた図になります。

　片面基板で製作した場合です。

　白いラインは、ジャンパ-線を表します。
　部品面で、配線してください。

　ｓｉ５３５１Ａは、方向がありますので、シルク印刷
　の方向で取り付けてください。

　パワ−コンバイナ−取り付けは、ヘッダ-ピンを
　立てて配線するとしっかり実装できるでしょう。

　ＬＰＦ部は、中心部にコンデンサ-が、２個
　実装できるようになっています。（２Ｃです）

　電源部ぼ、１０ｕＦ（１０６）は、積層セラミックコン
　使用になっています。

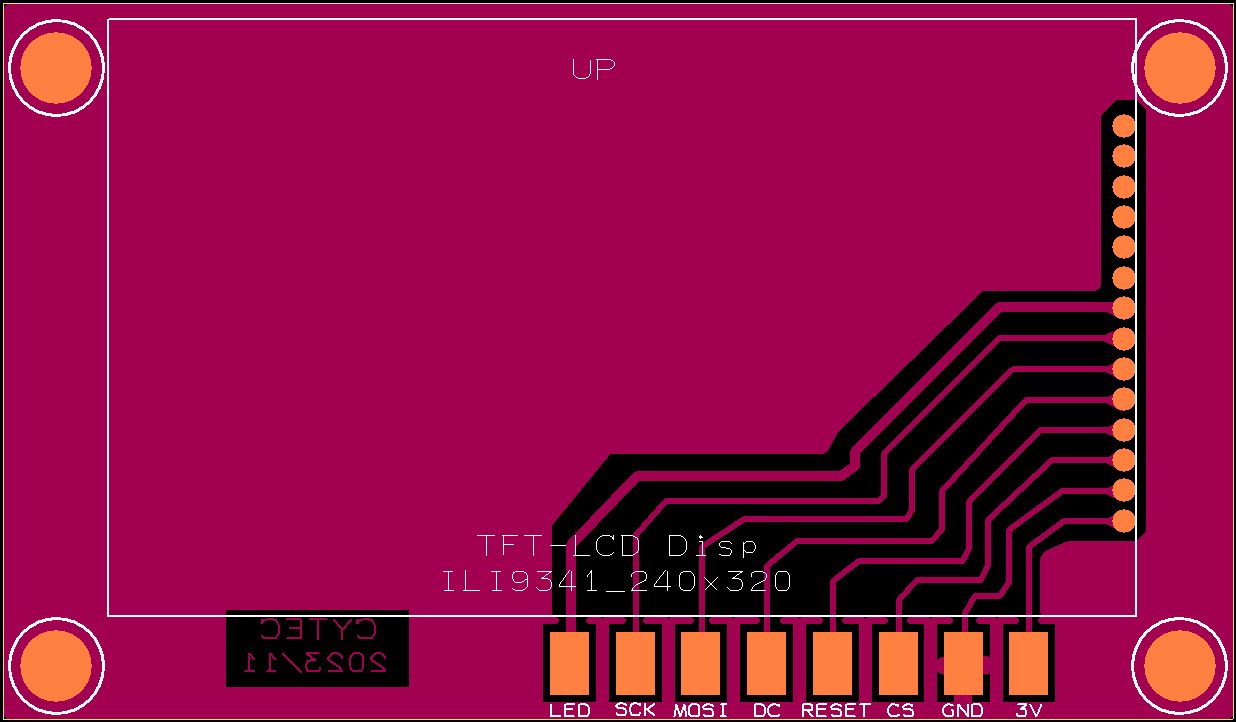

　ディスプレ-用基板です。
　（ＩＬＩ９３４１専用です）

　この基板へ、ＩＬＩ９３４１を載せる時、ディスプレ-についている
　ピンヘッダ-を、基板に仮につけてみて、反対側の取り付穴を
　基板委プロっとして、穴をあけてください。
　ピンへッダ−側をハンダ付けすると、反対側が少し浮きますので、
　ビスとナット（数個）で高さを合わせてください。

　このプリント基板は、無くても製作できます。
　メインボ-ドとの間の配線が、楽になるように製作したものです。

　ＬＣＤを直接パネルに付けて、配線しても大丈夫です。

　　　今回ＣＹＴＥＣで試作したプリント基板のデ−タです。

　　　　基板のデ−タは、「ＰＣＢＥ」ファイルです。ＰＣＢＥを使って、ご覧ください。（ＰＣＢＥソフトは検索すれば見つかります）

　　　　　　１）メインボ−ド基板　ＰＣＢＥファイル
　　　　　　２）ＴＦＴ−ＬＣＤ基板（ＩＬＩ９３４１用）　ＰＣＢＥファイル
　　　　　　３）メインボ−ド部品配置図
　　　　　　４）ディスプレ−部品配置図
　　　　　　５）中国：プリント基板製作会社「Ｆｕｓｉｏｎ」への、ガ−バ−デ−タ（ｚｉｐファイル）　　が、パッキングされています。

　　　　　　Analog_Dial_Disp_Type Digital-VFOシステム　プリント基板デ−タ−一式　　・・・　ＤｏｗｎＬｏａｄ
　　　

使用部品について

　今回使用した部品いついて、補足説明をします。

　１）ＥＳＰ３２

　　　使用したＥＳＰ３２ボ−ドは、秋月電子通商　の、ＥＳＰ３２−ＤｅｖＫｉｔＣ−３２Ｅ　を使用しました。

　　　ＥＳＰ３２はいくつか販売されています。大きく分けると、基板の大きさ、ＷｉＦｉのアンテナなどの違いによって、品種が違うようです。

　　　ボ−ドに載っているＭＣＵは、基本的にはＥＳＰ３２−ＷＲＯＯＭ３２ＥＳです。（初期のボ−ド）　ＷＲＯＯＭｘｘと言うＭＣＵが載っている

　　　ボ−ドであれば使用できます。ボ−ドの名前に、　ＤｅｖＫｉｔ　と入っているボ−ドも使用できます。

　　　（詳しくは、ネットで「ＥＳＰ３２ノ違い」などで検索してみてください。）

　２）ＴＦＴ−ＬＣＤ

　　　使用したＴＦＴ−ＬＣＤは、ＩＬＩ９３４１を、コントロ−ルチップに使った、解像度２４０ｘ３２０　という物です。

　　　購入は、秋月電子通商で、ＭＳＰ２７０８　というグラフィック液晶表示器です。

　　　今回のＶＦＯシステムでは、多に６種類のディスプレ−が、選択しようできます。

　　　　　　　ILI9341_240x320　　・・　今回使用
　　　　　　　SSD1331_64x96
　　　　　　　ST7735S_80x160
　　　　　　　ST7735S_128x160
　　　　　　　ST7789_135x240
　　　　　　　ST7789_240x240
　　　　　　　ST7789_240x320　　　　　です。

　　　記号の見方は、初めの英数字部が、ＬＣＤのコントロ−ルＩＣの、名前です。
　　　次の、数字ｘ数字は、画面の解像度（大きさ）です。縦　ｘ　横　になっています。

　　　ＴＦＴ−ＬＣＤ（グラフィックＬＣＤ）を探す場合、説明にコントロ−ルチップ（ＩＣ）の名前が載っています。
　　　それにより、今回のシステムに使えるかを判断してください。画面は大きいほうが見栄えは良いですが、
　　　自分が使う無線機に合わせて、画面の大きさは決めてください。

　　　ＴＦＴ−ＬＣＤの入手の参考に　ａｉｔｅｎｄｏ　のリンクを乗せておきます。　個々のＬＣＤは、携帯電話からの様で
　　　フレキシブル基板の形で端子が出ている物が多いです。よく探せば、端子が付いている者もありますので、
　　　コントロルチップを参考に、探してみてください。　

　３）ｓｉ５３５１Ａ

　　　クロックジェネレ−タ−のｓｉ５３５１Ａは、秋月電子通商より購入しました。ここからです。

　　　近年のＩＣ不足から、秋月電子通商でも品切れが、続いています。
　　　ｓｉ５３５１Ａのボ−ドは、形状が違いますが、入手はできます。

　　　　１）Ｓｔｒａｂｅｒｒｙ　Ｌｉｎｕｘ（ストロベリ−リナックス）　　ｓｉ５３５１Ａはここ。　１０ｐｉｎ仕様です。ピン接続も違います。

　　　　２）Ａｍａｚｏｎ　　　皆さんご存知の通販。ｓｉ５３５１Ａで検索するとボ−ドが出てきます。形状が違います。

　　　その他、中国系通販会社も取り扱っています。

　４）ロタリ−エンコ−ダ

　　　今回使用しているロタリ−エンコ−ダ−は、メカニカル式ノンクリック、４０パルスと言う仕様の物です。

　　　エンコ−ダには、メカニカル式、光学式などが使えます。
　　　パルス数には、制限がありませんが、スマ−トダイアル（オ−トステップ）のフィリ−ングが、かなり変わってきます。
　　　スマ−トダイアルの、パラメ−タを書き換えて、使いやすくして下さい。

　　　使用しているエンコ−ダ−は、ＣＹＴＥＣにて取り扱っています。メ−ルにてお問い合わせください。

　５）ＬＰＦ，パワ−スプリッタ−のコア−

　　　ＬＰＦには、Ｔ３７型のコア−で、基板が設計してあります。
　　　ＬＰＦのコイルに、マイクロインダクタ−を使ってもＯＫです。多少損失が増えます。

　　　パワ−スプリッタ−には、フェライトビ−ズ　ＦＢ８０１を使用しています。
　　　この部分は、出力端子へ直接つないで、実装しなくてもＯＫです。（１端子出力）

　６）３端子レギュレタ−

　　　３端子レギュレタ−には、５００ｍＡ〜１Ａ　程度の物を使ってください。

　　　ＬＣＤのバックライトがかなり電流を使います。放熱器がかなり熱くなりますが、大丈夫です。

　７）放熱器

　　　３端子レギュレタ−に付ける放熱器は、秋月電子通商にて購入しました。

　　　１６ｘ２５ｘ１６ｍｍ　の小型の物です。放熱器は　ここ　です。

　８）プリント基板

　　　プリント基板は、現在は用意していません。

　　　プリント基板のダウンロ−ド・デ−タの中に、中国の基板製作会社Ｆｕｓｉｏｎへ、発注できるガ−バ−デ−タを
　　　同封しておきました。（デ−タミスはないと思いますが、製作実績はありません）

使用デバイスＤａｔａＳｈｅｅｔ（ｐｄｆファイル）

　　　　　ＥＳＰ３２　　　　　　・・・　　ＤｏｗｎＬｏａｄ

　　　　　　ＩＬＩ９３４１　　　　　・・・　　ＤｏｗｎＬｏａｄ

　　　　　　ｓｉ５３５１Ａ　　　　・・・　　ＤｏｗｎＬｏａｄ
