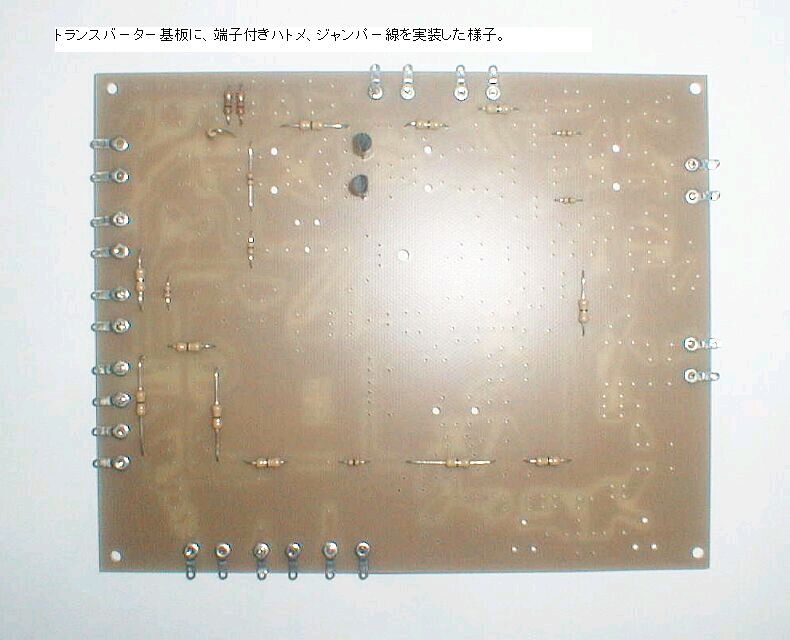

●端子付きハトメ、ジャンパ−線から始めます。

　まず始めに、端子付きハトメを、所定の場所に取り
　付けます。
　次に、ジャンパー線を配線します。写真では、０オーム
　抵抗器を使用しています。

　　　●左の写真をクリックすると大きくなります。

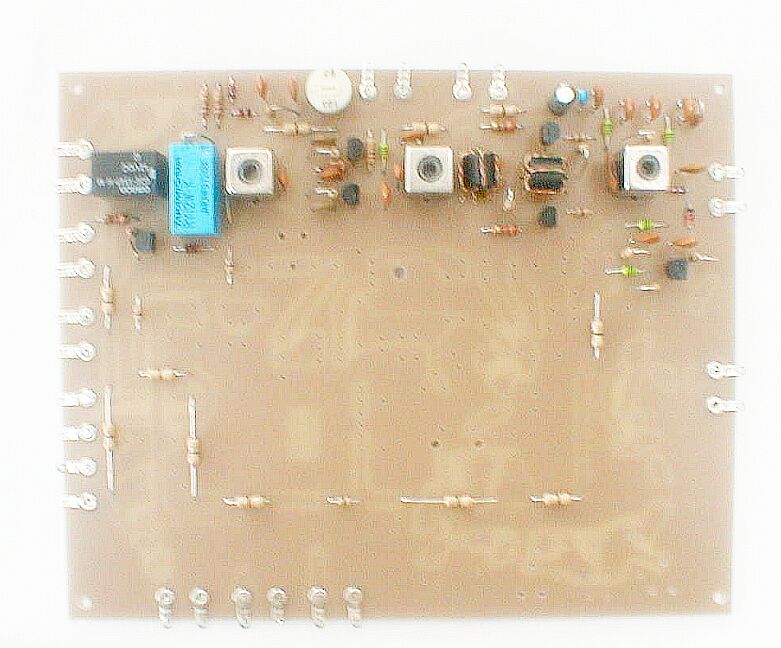

  ●受信機のフロントエンド部から実装を始めます。

　部品の実装は、フロントエンド部から始めます。
　重要な訂正として、パタ−ンの接続が有ります。
　　詳しい説明は−−−＞ココをクリック。

　トリファイラ−巻きなどが有りますので、十分注意を
　しながらハンダ付けを進めて下さい。

　　　　●左の写真をクリックすると大きくなります。


  ●プリアンプ部の拡大写真です。

　

　　　　●左の写真をクリックすると大きくなります。

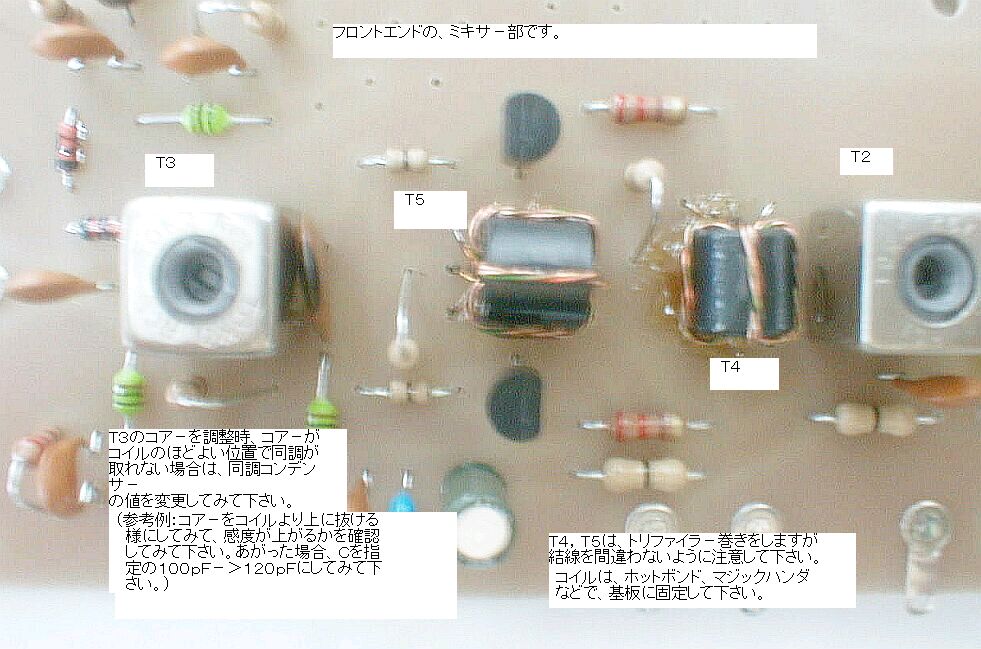

   ●フロントエンドのミキサ−部、拡大写真です。

　ミキサ−出力のコイルＴ３に関して説明が有ります。
　拡大して読んで下さい。

　　　　●左の写真をクリックすると大きくなります。

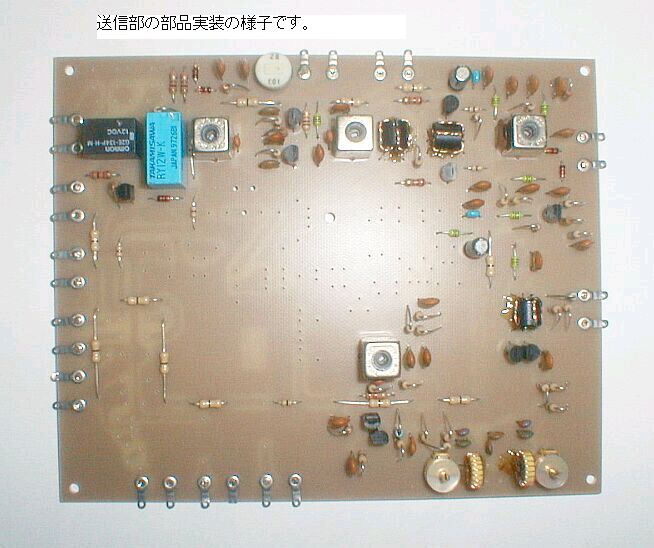

   ●受信部の次は、送信部の実装です。

　写真は、ＲＦアンプ、ミキサ−、バンドパスフィルタ−
　まで、部品を実装した様子です。

　　　　　●左の写真をクリックすると大きくなります。

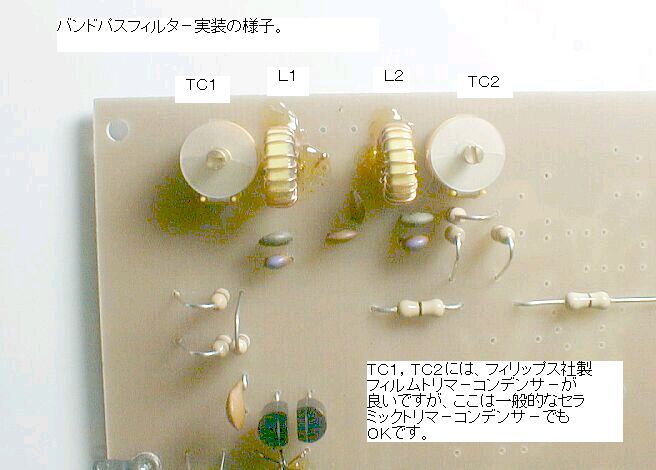

   ●バンドパスフィルタ−部の拡大図です。

　ＢＰＦ部の実装の様子を、拡大してみました。
　コンデンサ−は、並列でその値になれば良く
　１２ｐＦの場合１０ｐＦ＋２ｐＦ，６ｐＦ＋６ｐＦなどです。
　トロイダルコア−は、マジックハンダ、ホットボンド
　などで、基板に固定して下さい。

　　　　　●左の写真をクリックすると大きくなります。

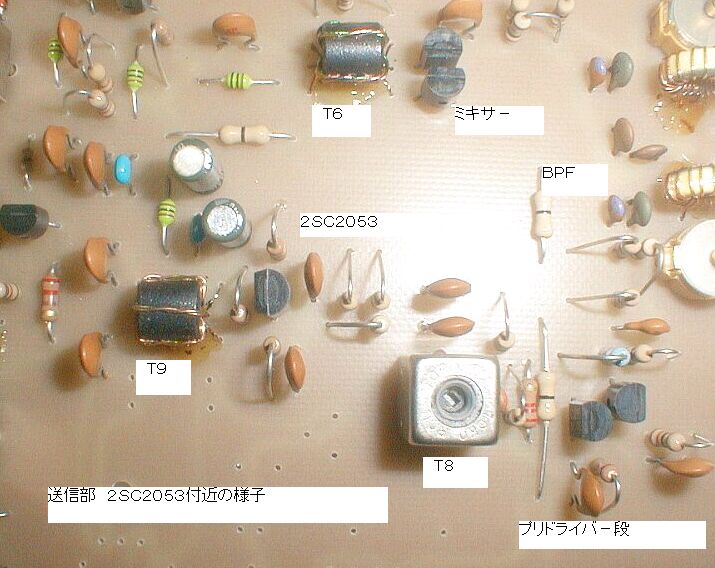

   ●ドライバ−段２ＳＣ２０５３の実装の様子。

　　ここで使うコイルは、バイファイラ−巻きです。
　　結線を間違えないように、注意して下さい。

　　　　　●左の写真をクリックすると大きくなります。

　

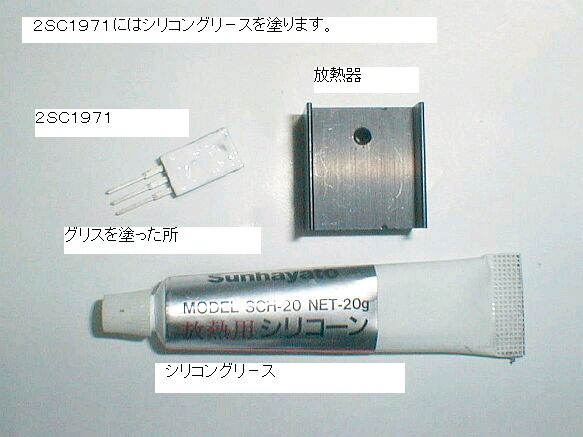

　●シリコングリ−スを使います。

　　２ＳＣ１９７１を放熱器に取り付ける際、シリコン
　　グリ−スを塗り、放熱性を高めます。
　　グリ−スは、部品を扱っている販売店で入手でき
　　ます。（サト−電気など）

　　　●左の写真をクリックすると大きくなります。

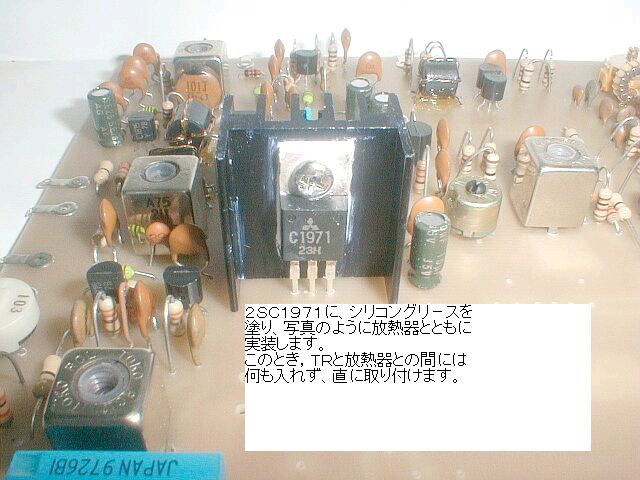

  ●２ＳＣ１９７１の基板への実装方法　その１

　　２ＳＣ１９７１と放熱器は、写真のように基板へ
　　実装します。その際、ＴＲの後ろへシリコングリ−ス
　　を塗ります。

　　　　●左の写真をクリックすると大きくなります。

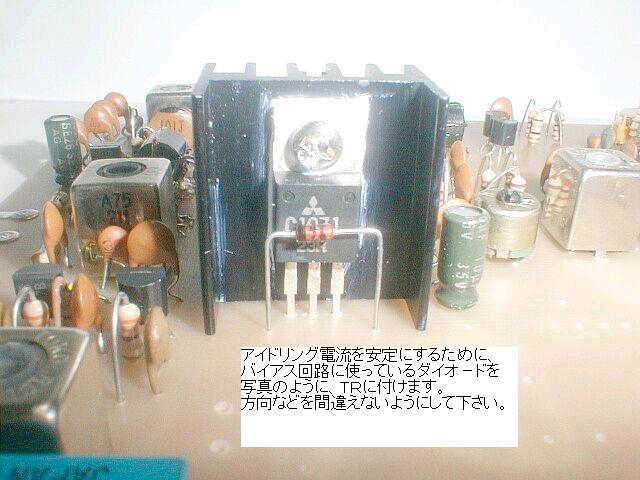

  ●２ＳＣ１９７１の基板への実装方法　その２

　　２ＳＣ１９７１には、２ＳＣ１９７１のバイアス回路に
　　入っているシリコンダイオ−ドを、写真のように
　　取り付けます。（カップリングさせる）
　　これは、バイアスを安定にするためです。

　　　　●左の写真をクリックすると大きくなります。

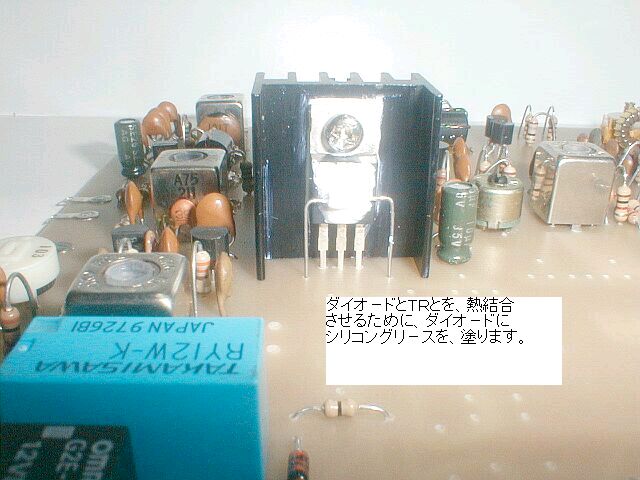

  ●２ＳＣ１９７１の基板への実装方法　その３

　　２ＳＣ１９７１に、カップリングさせたダイオ−ドと
　　ＴＲにシリコングリ−スを塗り、熱結合させます。

　　　　●左の写真をクリックすると大きくなります。

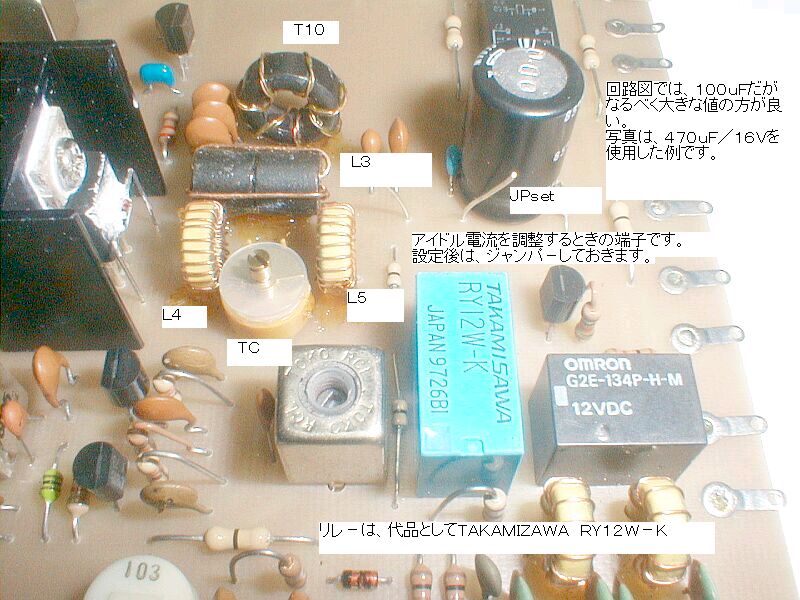

  ●２ＳＣ１９７１のアイドリング電流設定用端子。

　　２ＳＣ１９７１のアイドリング電流設定時に使用する
　　端子を、リ−ド線などの切れ端で作って起きます。
　　電流設定後は、ジャンパ−線でつなぎます。

　　　　●左の写真をクリックすると大きくなります。

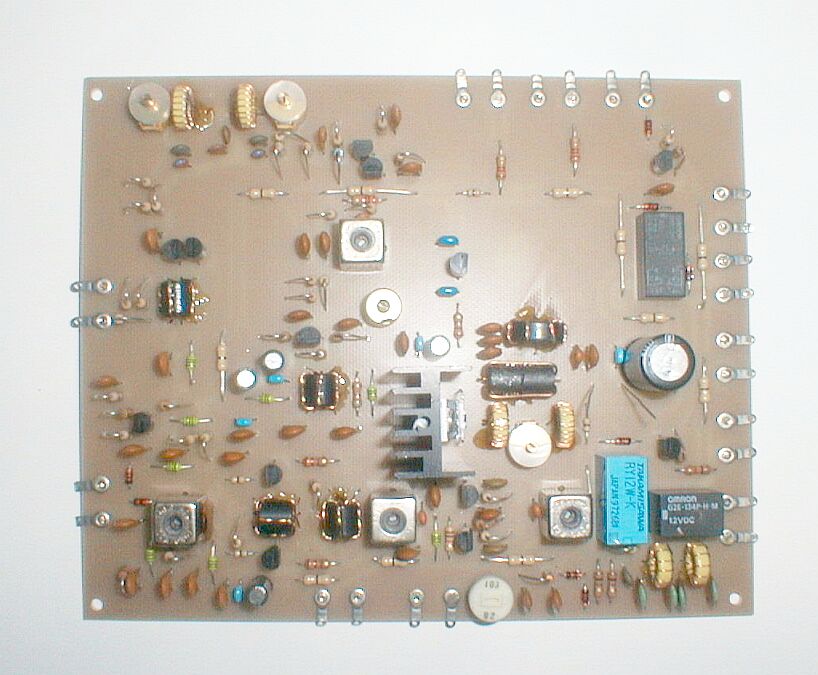

　●ＡＧ１５　トランスバ−タ−基板完成　　その１

　　トランスバ−タ−基板に、すべての部品が乗り
　　完成した様子です。
　　２回路２接点のリレ−には、オムロン-Ｇ５Ｖではなく
　　ＴＡＫＡＭＩＺＡＷＡ製　ＲＹ１２Ｗ−Ｋを使用しています。

　　　　●左の写真をクリックすると大きくなります。

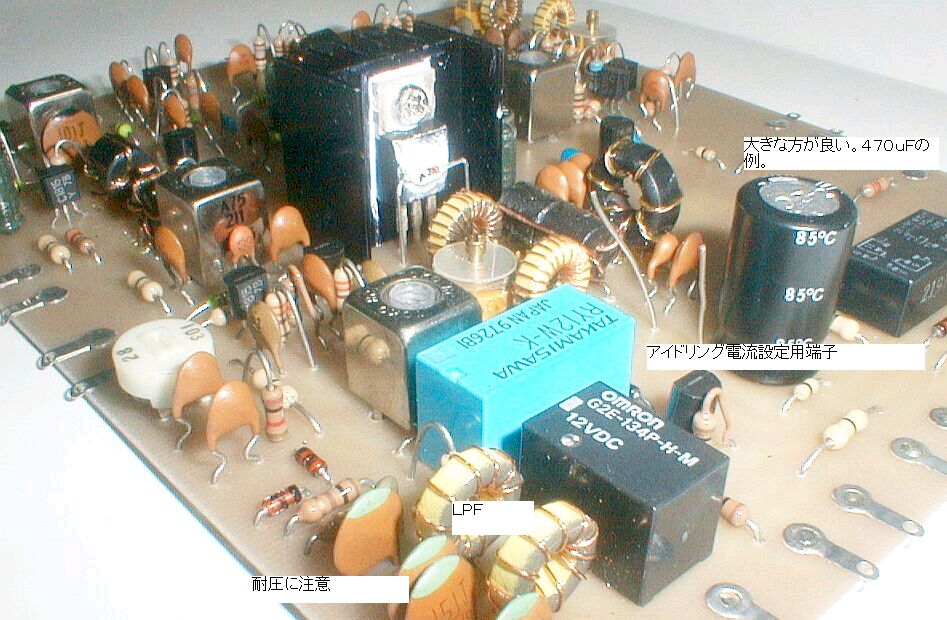

　●ＡＧ１５　トランスバ−タ−基板完成　　その２

　　アンテナへつながる、ロ−パスフィルタ−に使用
　　する、セラミックコンデンサ−には、耐圧の高い
　　物を使用して下さい。（最大、５Ｗ程度の高周波
　　がかかります。）

　　　　●左の写真をクリックすると大きくなります。

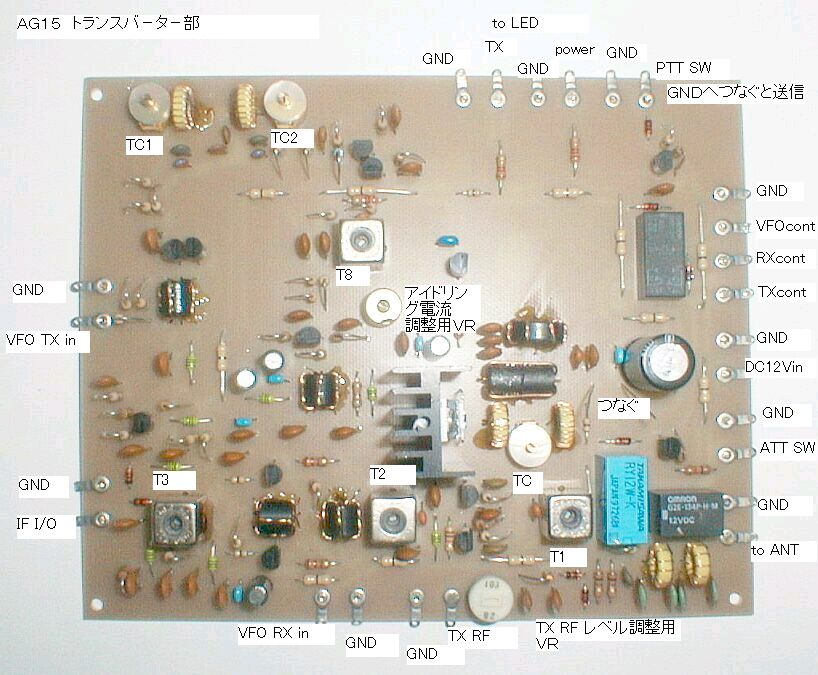

   ●各調整箇所の確認。

　トタンスバ−タ−基板上で、調整する場所を記入して
　見ました。回路図と見比べて、各箇所がどのような
　働きをしているか、知っておくと良いでしょう。
　調整は、全体をケ−スに入れてから行います。

　必要な測定器：通過型または終端型パワ−計
　　　　　　　　　　グリッドディップメ−タ−などの信号源

　　　　●左の写真をクリックすると大きくなります。


   ●受信時の調整箇所と方法

　受信部を調整するには、２１ＭＨｚの信号が必要と
　なります。アンテナをつないで実際のＱＳＯを利用して
　も良いと思います。
　調整は、ジェネレ−タ−部も関わってきますので、両
　方の基板を調整して下さい。（ここをクリック）

　基本的には、受信した信号が最大に成るように各部
　のコア−などを、調整します。

　　　　●左の写真をクリックすると大きくなります。

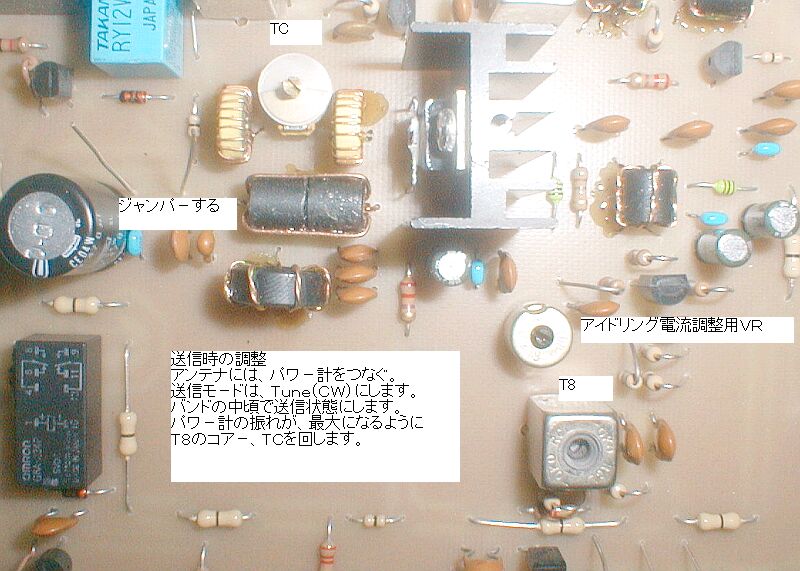

　●送信時の調整箇所途方法

　送信部の調整する際は、電源に１２Ｖ２Ａ程度の容量が
　必要です。また、アンテナ端子には、パワ−計をつない
　で下さい。
　ＰＴＴ端子をＧＮＤへつなぎますと、送信状態になります。
　送信モ−ドを「Ｔｕｎｅ」にします。この場合は、キャリア
　が送信されますので、パワ−計の値を見ながら、指定
　したコア−、トリマ−を回して、出力が最大に成るように
　調整します。
　モ−ドを「ＳＳＢ」にした場合は、キャリアサプレッション
　の調整と、マイクゲインの調整が必要です。（クリック）
　マイクをつなぎ、ＳＳＢ波が送信されることを確認して
　下さい。その際、他の受信機で、送信電波をモニタ−
　すると良いでしょう。（出力は４Ｗ程度が得られます）

　　　●左の写真をクリックすると大きくなります。


　  ●ＲＦレベル計　　その１

　大変簡単な測定器（？）ですが、高周波の有無や
　だいたいの大きさの比較などが出来て、大変重宝です。

　　　　●左の写真をクリックすると大きくなります。

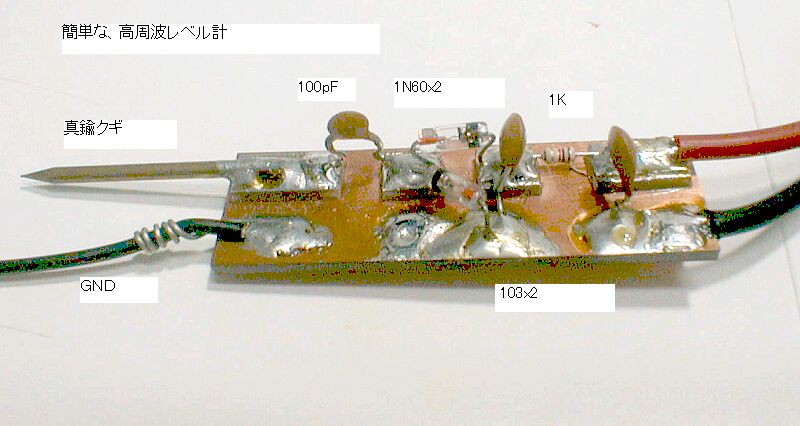

　  ●ＲＦレベル計　　その２

　上記ＲＦレベル計の、プロ−ブ部分の構造です。
　簡単な構造なので、一つ製作しておくと良いでしょう。

　　　　●左の写真をクリックすると大きくなります。


　  ●調整に使用したツ−ル類

　終端型パワ−計は、送信機の調整時には大変重宝
　します。無い場合は、ダミ−ロ−ドと通過型パワ−計
　を使用して、調整して下さい。
　この他に、送信信号の質を見るために、受信機が
　有ると良いでしょう

　　　　●左の写真をクリックすると大きくなります。
