「エア−・グ−ス１５」の、ＶＦＯアンプ部の製作。

　　ＶＦＯ発振部の出力は、約０ｄＢｍ（１ｍＷ）程度です。これをミキサ−を駆動するために必要な、＋１０ｄＢｍ（１０ｍＷ）程度に
　　増幅するための、増幅ユニットです。
　　出力部には、リレ−が入っていて受信時／送信時、出力を切り替えています。また、外部周波数カウンタ−用に、バファ−アンプ
　　を通した出力端子を、備えています。ここからの出力を加工して、周波数カウンタ−で読みますと、トランシ−バ−の運用周波数
　　を読むことが出来ます。

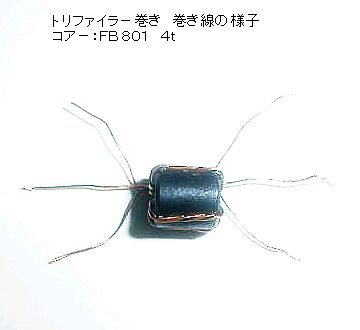

  ●初めにトリファイラ−巻きのコイルを製作します。

　フェライトビ−ズの、ＦＢ８０１（＃４３）に、０．３ｍｍの
　ポリウレタン線３本をよった物を、巻きます。
　巻き数は、真ん中の穴を通した数を、数えます。
　４巻きします。巻いた線は、木綿糸などで縛り、そこへ
　瞬間接着剤を垂らし、固定します。全体にフラックスや
　トップコ−トをぬり、線を固定します。
　各線は、写真のようにバラバラにし、同じ色の線同士
　が、向き合うように配置し、線にはハンダメッキをして
　おきます。
　　　●左の写真をクリックすると大きくなります。

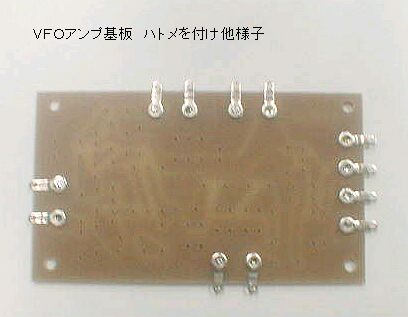

  ●ＶＦＯアンプ基板に、端子付きハトメを付ける。

　左の写真のように、基板に端子付きハトメを付けます。
　取り付け方法は−−＞ココです。　
　　　　

　　　●左の写真をクリックすると大きくなります。

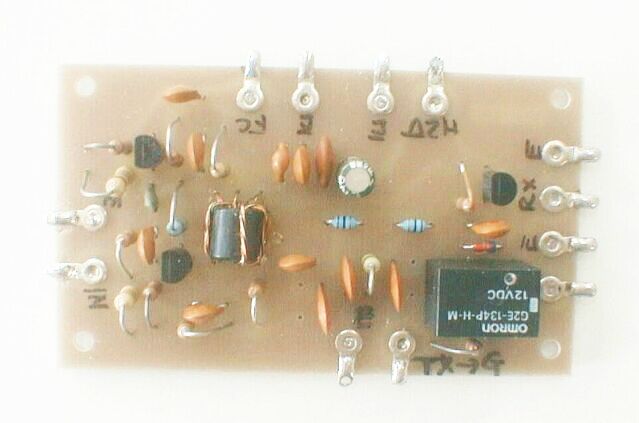

  ●部品の実装を、上から見た様子です。

　ＦＢ８０１のコイルは、基板の所定の位置に実装
　しますと、回路図にある結線に自動的に成ります。
　コイルが動かないように、マジックハンダ／ホット
　ボンドなどで、固定して下さい。
　ＬＰＦ部に、３００ｐＦを使っていますが、コンデンサ−
　を組み合わせて、近い値なら使用できます。

　　　　●左の写真をクリックすると大きくなります。

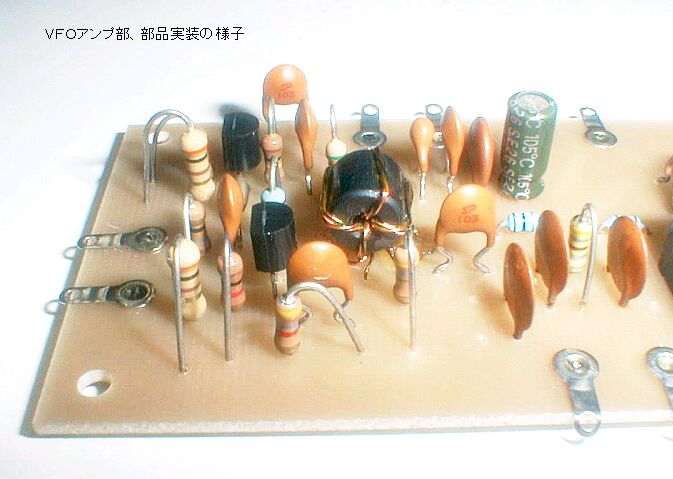

   ●ＦＢ８０１トリファイラ−巻きコイル付近の拡大図

　フェライトビ−ズＦＢ８０１に、トリファイラ−巻きを
　した物を、横から見るとこのように成ります。
　

　　
　　　　●左の写真をクリックすると大きくなります。

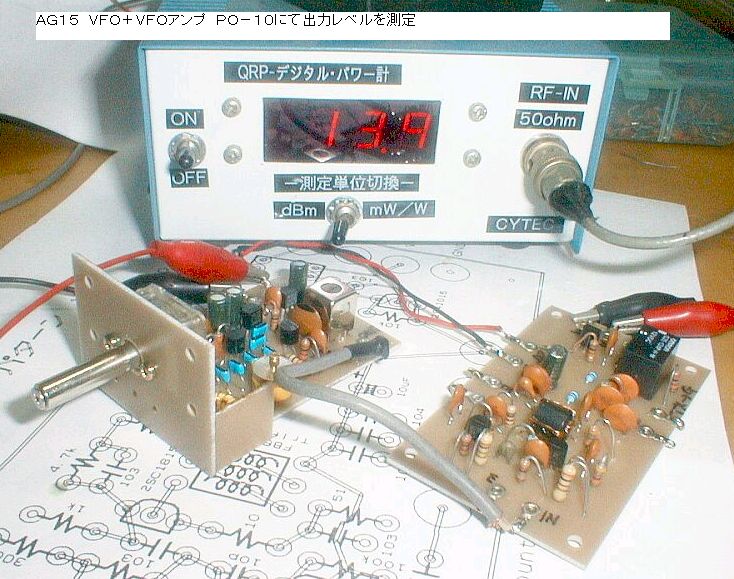

   ●ＶＦＯ部＋ＶＦＯアンプ部　出力レベル測定

　完成したＶＦＯ発振部と，ＶＦＯアンプ部をつなぎ
　出力レベルを、ＰＯ−１０にて測定している所です。
　この例では、約１３ｄＢｍ（２０ｍＷ）程出力が有り
　ますが、トランジスタ−、使用部品のバラツキにより
　出力レベルは変化します。おおむね、１０ｄＢｍ（１０
　ｍＷ）以上有れば，ＯＫです。
　それ以下の場合は、ＮＦＢアンプの定数を、多少調整
　しなければ成りません。

　　　　　●左の写真をクリックすると大きくなります。
