ＨＦ帯ものバンド対応、リレ−レス設計、トランスはタップ方式で製作が簡単。
 ★「２ＳＣ２０９２出力２Ｗ汎用パワ−アンプ　
                   Ｐｏｗｅｒ−Ｇｅａｒ０１０」組み立てキット」　
　　　Ｐｏｗｅｒ−Ｇｅａｒ０１０の特徴としては、
　　　１）３．５ＭＨｚ帯から２８ＭＨｚまでのうちの、１バンド対応です。バンドにより、入力レベルは変わります。
　　　　　資料つき。
　　　２）ダイオ−ドＡＮＴスイッチ＋ＴＲスイッチ使用の無音設計。
　　　３）ＲＦトランスは、タップ方式で、今までにない製作のしやすさ。
　　　４）送受信時の、電源切り替え回路もＴＲスイッチで、無音設計。電流は、それぞれ５００ｍＡは取れます。
　　　５）ＬＰＦには、ア−キシャルリ−ド型チョ−クコイル使用で、面倒なコイル製作が有りません。
　　　　　トロイダル使用可。

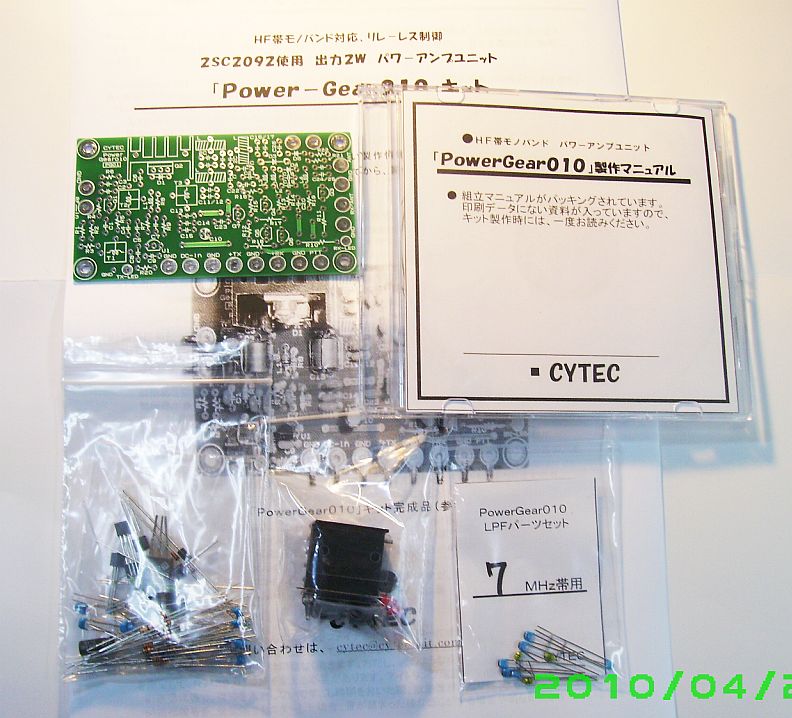

　　　●左の写真がキットの完成品です。クリックで拡大します。
　　　●キットの内容：　（１）専用基板　１枚（２）基板上部品　一式（ＴＲ，Ｃ，Ｒ，Ｌなど）
　　　　　　　　　　　　　　（３）組み立てよう印刷資料
　　　　　　　　　　　　　　（４）製作マニュアルを含んだＣＤ　１枚　
　　　注意：今回のキットには、入手の関係でポリウレタン線は入っていません。各自でご用意いただきます。

　　　●詳しい内容を知るため製作デ−タをダウンロ−ドする・・Ｃｌｉｃｋ（1.4MＢ）

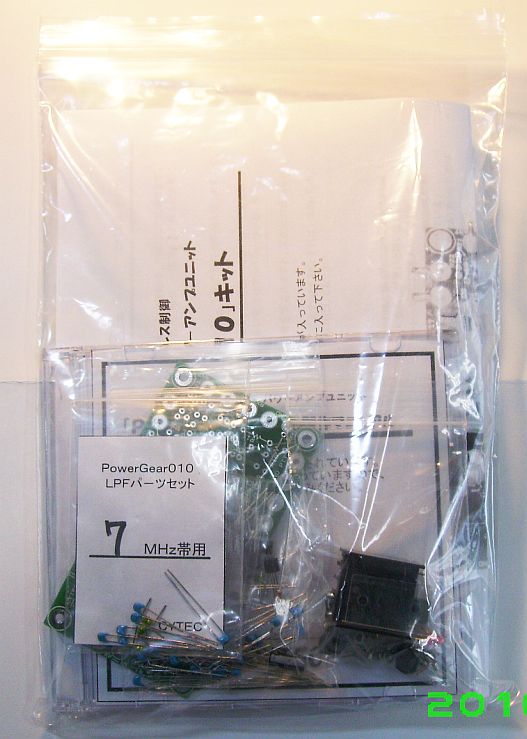

　　　●キットのパッキング内容です。・・Ｃｌｉｃｋ１,　Ｃｌｉｃｋ２

　　             ご注文の際に、３．５ＭＨｚ、７ＭＨｚ、１４ＭＨｚ、２１ＭＨｚ、２８ＭＨｚの中から
                 バンドを選び指定してください。各バンド用ＬＰＦ部品を、いっしょにお送りします。

　　　　　　価格：　　　１ｓｅｔ　￥６５００（税込み）　＋　送料￥３００（郵送）

　ＨＦ帯から６０ＭＨｚまでの、パワ−＋周波数測定がこの一台でＯＫ！。便利です。
　パワ−測定は、外部ＡＴＴ使用時、５ＷｍａｘまでＯＫ。
 ★　「ＱＲＰデジタルパワ−計+周波数カウンタ−　
　　　　　　　　　　　　　ＲＦ−Ｍａｔｅ組み立てキット」　　
　　　ＡＤ８３０７＋ＰＩＣ１６Ｆ８７６を使用。　表示器には、ブル−バックに白色文字の見やすい物を使用。

●測定範囲　・・パワ−計　：　本体のみ＋１７ｄＢｍ（５０ｍＷ）、
　　　　　　　　　　　　　　　　　　外部−２０ｄＢＡＴＴ使用時＝＋３７ｄＢｍ（５Ｗ）以下
　　　　　　　　　カウンタ−　：　５７ＭＨｚｍａｘ（０ｄＢｍ入力時）、ゲ−トタイム＝０．１ｍｓｅｃ固定
●詳しい内容を知るため製作デ−タをダウンロ−ドする　・・・　Ｃｌｉｃｋ (2.8M)

●キットの内容：　（１）専用基板　１枚　（２）ＬＣＤ表示器、（３）基板上部品一式、
　　　　　　　　　　　（４）デバイス一式　（５）校正用電源部品、（６）コネクタ−類、
　　　　　　　　　　　（７）スイッチ類、（８）印刷資料、（９）マニュアルＣＤ
　（キットに入っていない部品＝ポリウレタン線、ケ−ス関係部品、電池ボックスまたはＤＣジャック、線材など）

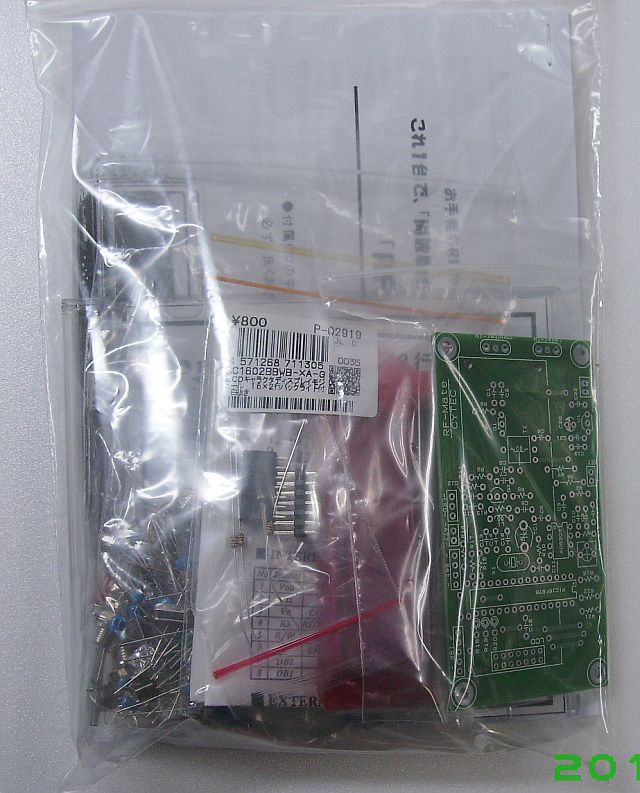

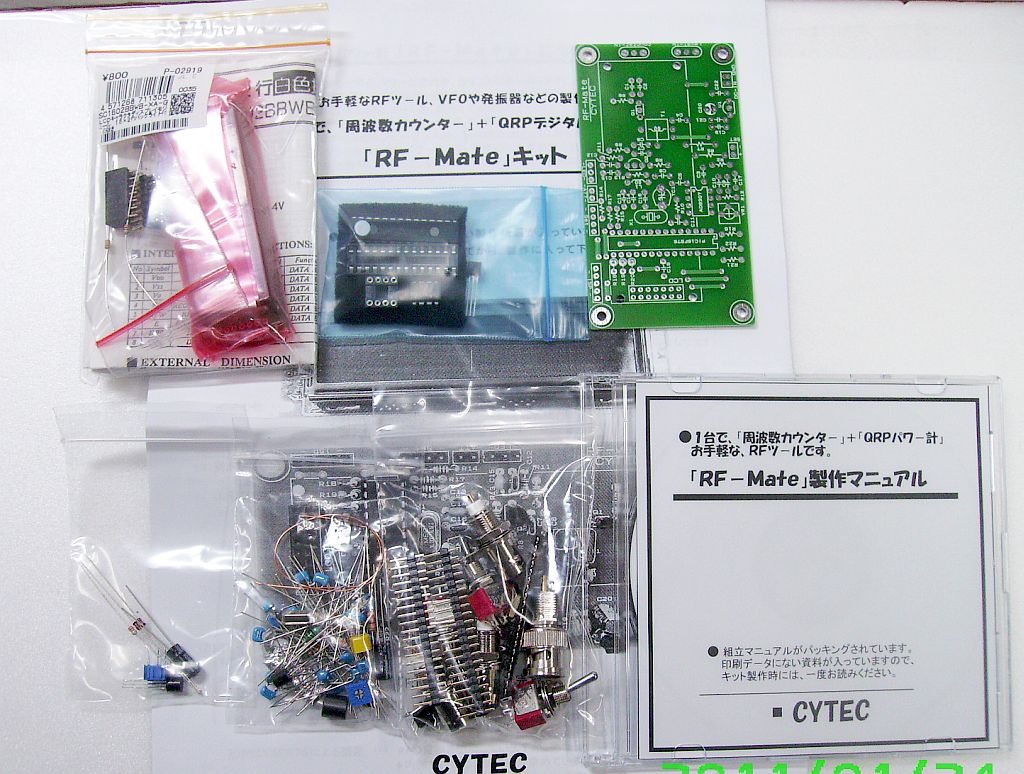

　　　　●キットのパッキング内容　・・・　Ｃｌｉｃｋ　　　キットの外観　・・・　Ｃｌｉｃｋ

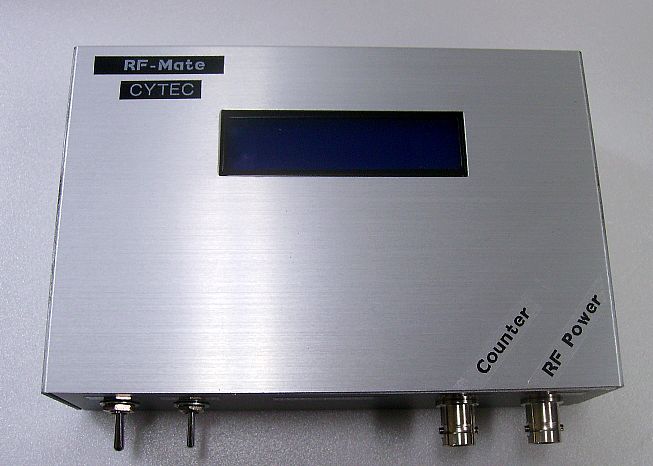

　　　　●ＲＦ−Ｍａｔｅをケ−スに入れた完成品例　・・　Ｃｌｉｃｋ

　　　　　価格：　　　１ｓｅｔ　￥９０００（税込み）　＋　送料￥５００（郵送）　

　　　　ＳＳＢ用　　送信機、受信機、トランシ−バ−の製作に使えます。
 　★「９ＭＨｚ　６ポ−ル　
　　　　　クリスタル・フィルタ−組み立てキット」
　　　　小型サイズ（３７ｍｍ　ｘ　２２ｍｍ）。　端子は、ＩＣピッチの整数倍で、ジャノメ基板にも実装ＯＫ。

　　　　特性など：　　１）中心周波数＝約９ＭＨｚ
　　　　　　　　　　　　 ２）帯域＝　−３ｄＢ帯域−約２．５ＫＨｚ、　　−６ｄＢ帯域−約２．８ＫＨｚ　　ＳＳＢ用
                            ３）終端インピ−ダンス＝　約４００オ−ム（３８０オ−ム）
                            ４）フィルタ−損失＝約−３ｄＢ

　　　　●キットの内容：　（１）基板　（２）部品一式　（３）製作マニュアル　
　　　　●クリスタルは、ＢＦＯ用も含めて７個付いています。

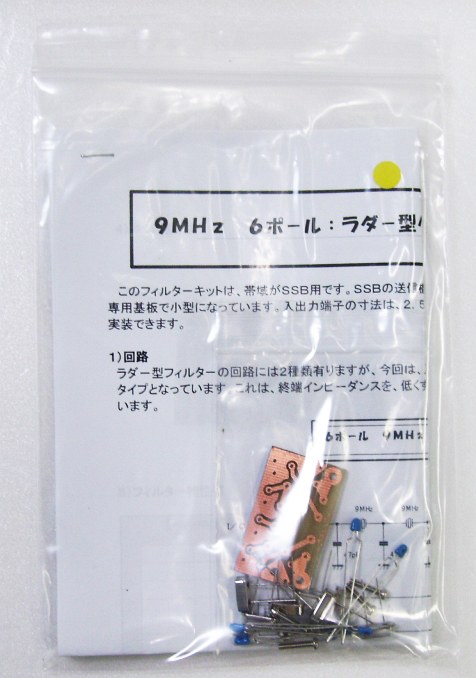

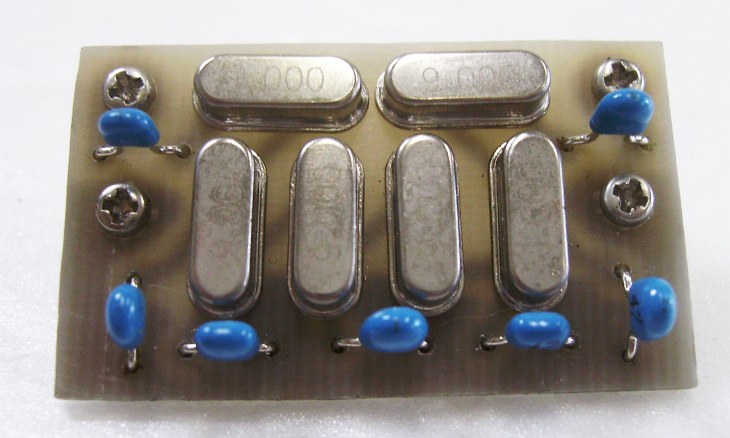

　　　　●キットの外観を写真で見る　・・・　外観
　　　　●キットの製作マニュアルをダウンロ−ドしてみる。・・・・　Click（１７７Ｋ）

　　　　　　価格：　　　１ｓｅｔ　￥１５００（税込み）　＋　送料￥２００（郵送）　　

　　ＨＡＹＡＢＵＳＡ６の出力を、パワ−アップしよう。　２ＳＣ２０９２使用、　出力１Ｗ

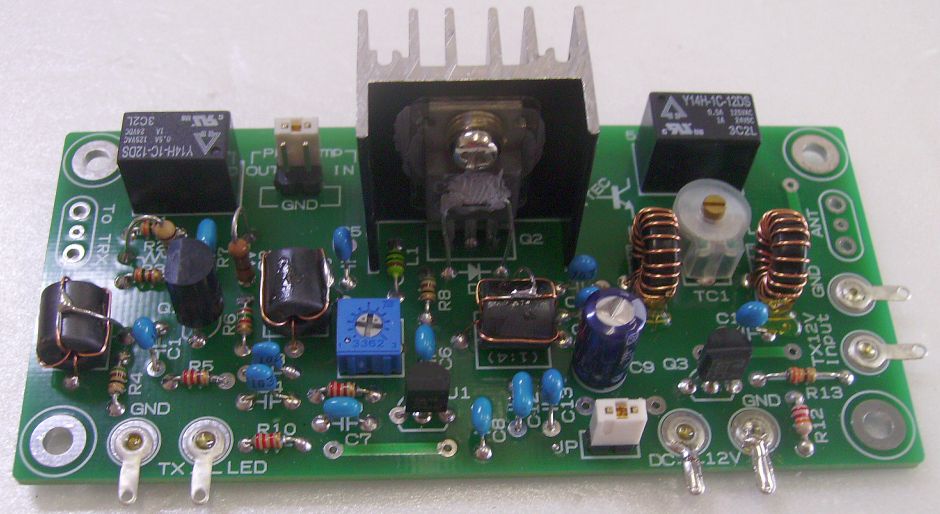

 　★「５０ＭＨｚリニアアンプ　
　　ＨＡＹＡＢＵＳＡ−Ｔｕｒｂｏ　組み立てキット」
　　　　ＨＡＹＡＢＵＳＡ６（１００ｍＷ）−＞１Ｗに、パワ−アップするキットです。

　　　　　特性：　　１）ファイナル・トランジスタ−には、２ＳＣ２０９２を使用。
　　　　　　　　　　　２）マッチングトランスは、タップ方式を採用。バイファイラ−、トリファイラ−巻を無くしました。
　　　　　　　　　　　３）受信用プリアンプを、増設したい場合に備え、専用端子を用意してあります。
　　　　　　　　　　　４）出力部には、Ｔ型フィルタ−を使用し、高調波に備えています。
　　　　　　　　　　　５）スタンバイ回路をＯＦＦにすると、アンプ部はスル−になります。

　　　１）内容：　　基板　・・　１枚、製作資料のＣＤ　・・１枚、基板上部品一式

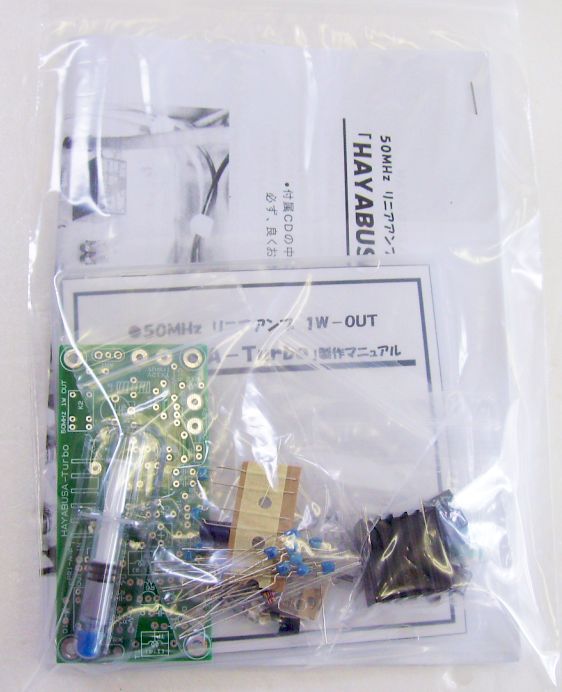

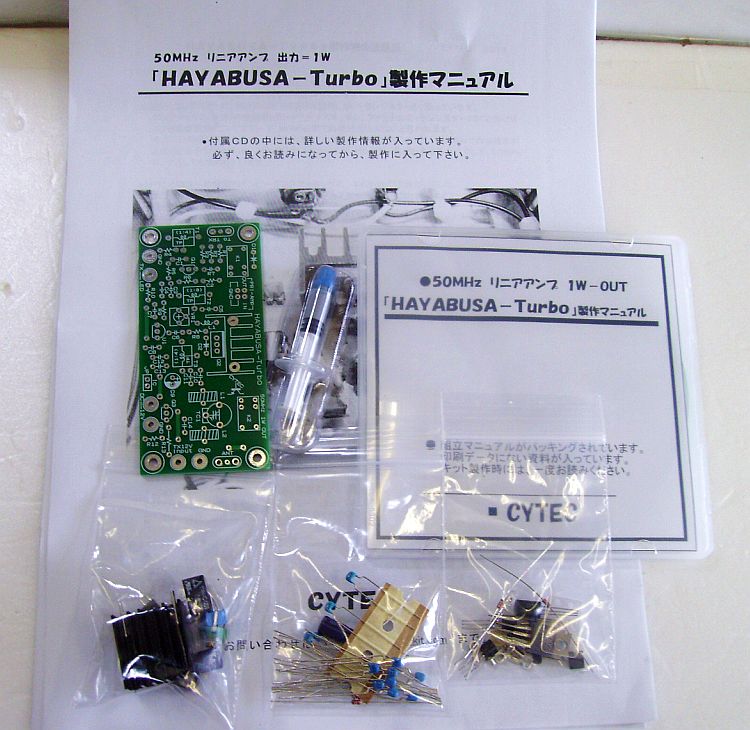

　　　２）キットの内容　　・・・　Ｃｌｉｃｋ　　　　　３）キット外観　　・・・　　　Ｃｌｉｃｋ
　　　　注：キットには、ポリウレタン線は付属していません。各自でご用意ください。０．３ｍｍ〜０．５ｍｍ位
　　　　　　　　シリコングリスは、付属しています。

　　　　　　価格：　　　１ｓｅｔ　￥７２００（税込み）　＋　送料￥４００（郵送）　

　　　ＳＳＢ機のト−クパワ−ＵＰに、ＡＭ機の帯域制限に。　ＮＪＭ２７３２Ｄ使用
 ★「リミティング・マイク・アンプ
　　　　　　　　　ＬＭＴ−４０組み立てキット」

　　　リミッティング・アンプの特徴としては、
　　　１）ＯＰアンプに、ＮＪＭ２７３２Ｄを使い、電源電圧３Ｖ〜５Ｖで働くようになっています。乾電池使用ＯＫ。
　　　２）ＯＰアンプノリミッタ−アンプ＋カットオフ２ＫＨｚのＬＰＦ１段の構成です。
　　　３）ダイナミックマイクとコンデンサ−マイクのどちらも対応しています。
　　　４）ＬＴＭ−４０の出力インピ−ダンスは、５１０オ−ムです。
　　　５）両面基板上に、角端子ランドを設け、基板に直接ハンダ付けが出来ます。

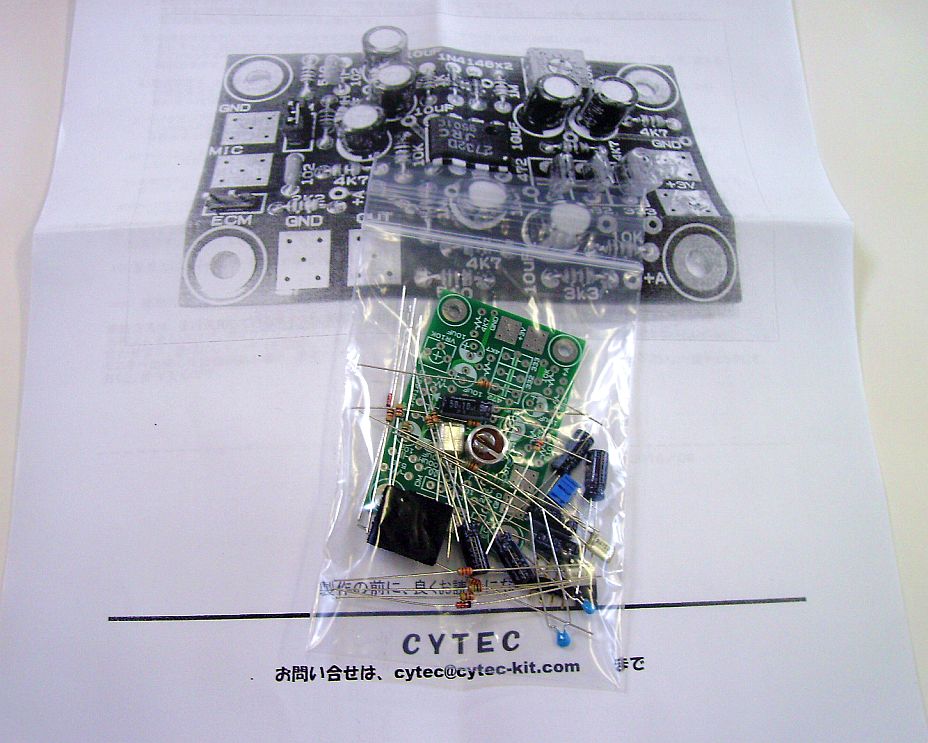

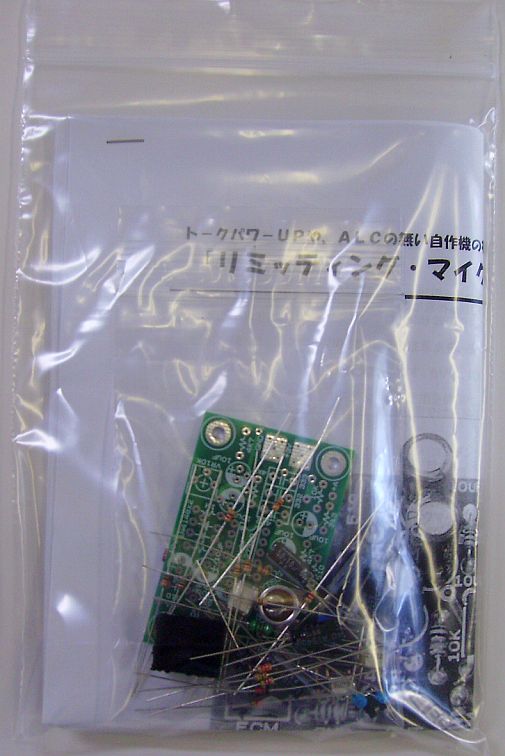

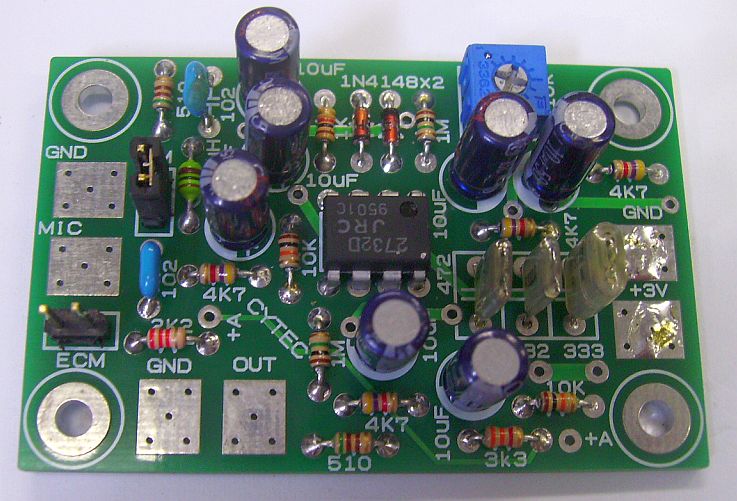

　　　●左の写真がキットの完成品です。クリックで拡大します。
　　　●キットの内容：　（１）専用基板　１枚、（２）基板上部品　一式（ＴＲ，Ｃ，Ｒ，Ｌなど）、
　　　　　　　　　　　　　　（３）組み立てよう印刷資料　
　　　●詳しい内容を知るため製作デ−タをダウンロ−ドする・・Ｃｌｉｃｋ（１．３ＭＢ）
　　　●キットのパッキング内容です。・・Ｃｌｉｃｋ１,　Ｃｌｉｃｋ２

     　　　　　価格：　　　１ｓｅｔ　￥２８００（税込み）　＋　送料￥２００（郵送）

　　　１８ＭＨｚ／５０ＭＨｚ　２バンド対応　Ｓｉ５３５１＋ＰＩＣ１２Ｆ１８４０使用
 ★「ＶＦＯコンバ−タ−　出力周波数＝７．１ＭＨｚ、ＬＳＢ
　　　　　　　　　ＶＣ−２００組み立てキット」

　　　ＶＦＯコンバ−タ−「ＶＣ−２００」の特徴としては、
　　　　１）１８MHz／５０ＭＨｚの２バンドをカバ−しています。（５０ＭＨｚｒ帯は、５０−５１ＭＨｚカバ−）
　　　　２）出力周波数は、７．１ＭＨｚ、ＬＳＢ。ＤＣ受信機でもＯＫです。
　　　　３）電源ＯＦＦの時は、７ＭＨｚのアンテナが直接つながる、スル−回路内臓
　　　　４）受信周波数は、小型ＬＣＤ表示器にて確認できます。
　　　　５）メインダイアルのステップ周波数は、１ＫＨｚ／１００Ｈｚ／１０Ｈｚの３段階選択。
　　　　６）第一局発（ＶＦＯ）には、ＰＬＬ（Ｓｉ５３５１）を使用して周波数変動は、皆無です。

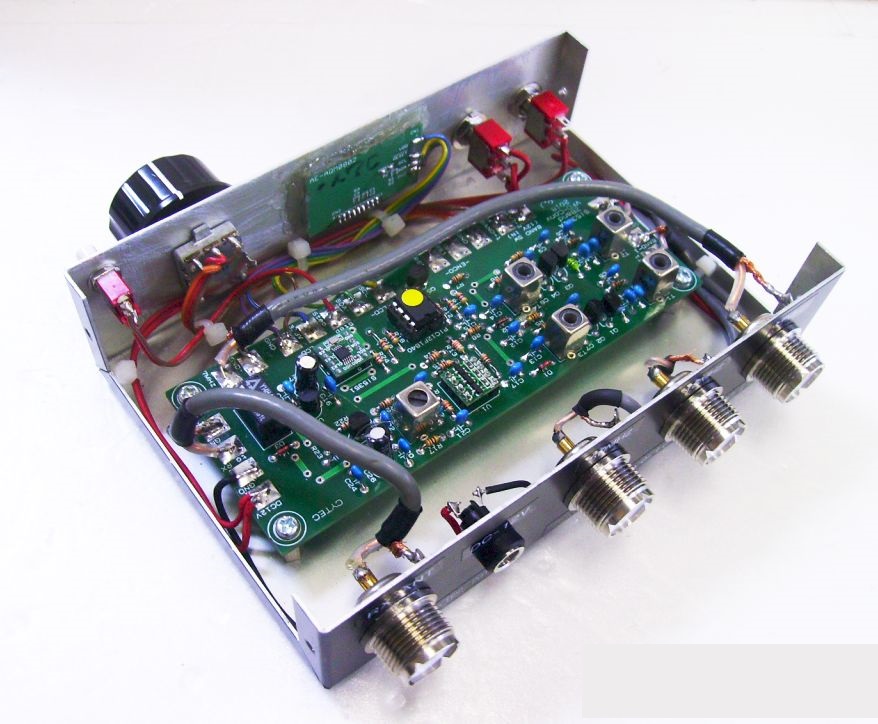

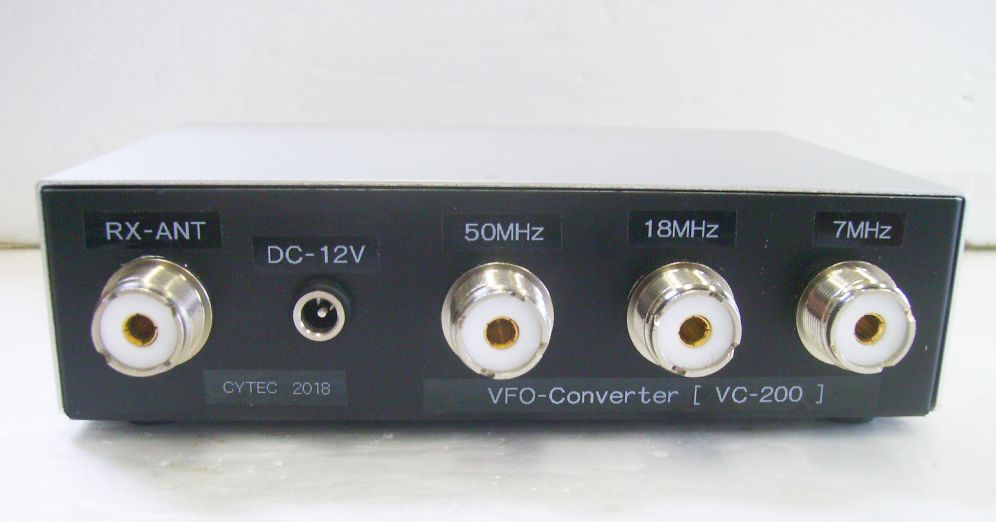

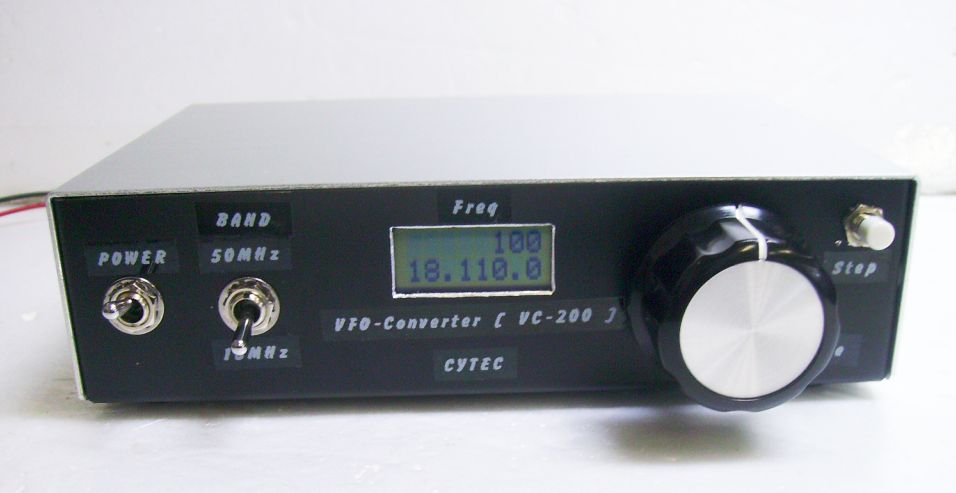

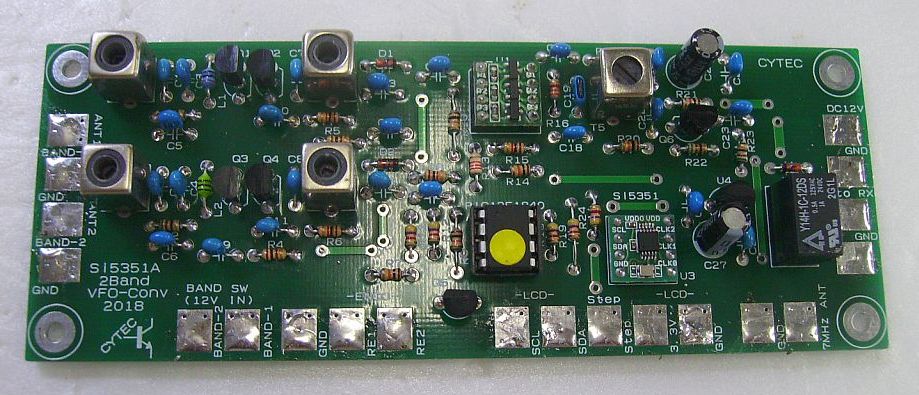

　　　　ケ−スに入れた完成品の写真（作品例）　・・・　（１）、（２）、（３）　

　　　　●キットの内容：　（１）ガラエポ基板　（２）部品一式　（３）製作マニュアル＋ＣＤ　

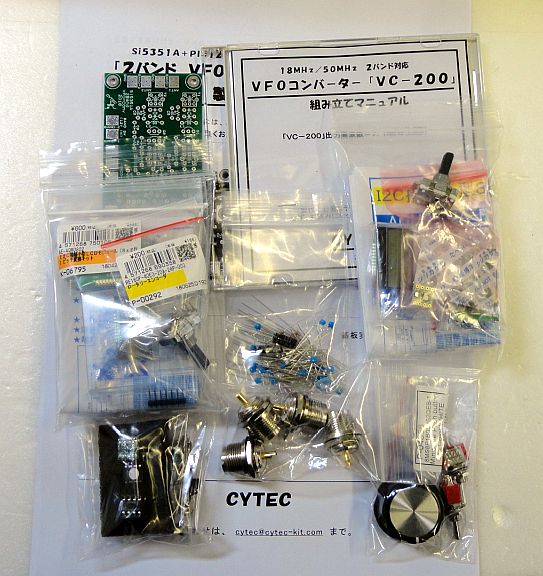

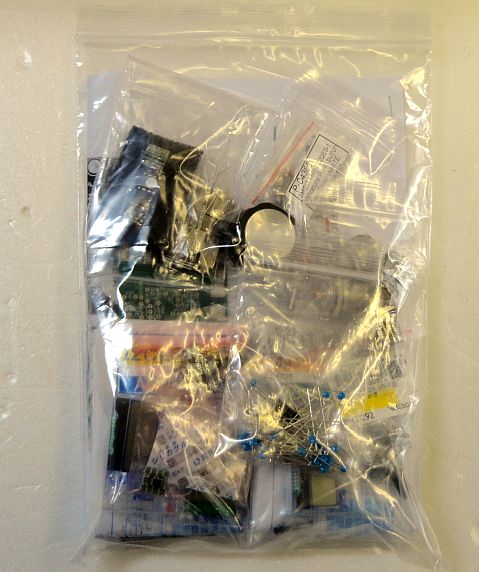

　　　　●キットのパッキング状態は　・・・　Ｃｌｉｃｋ

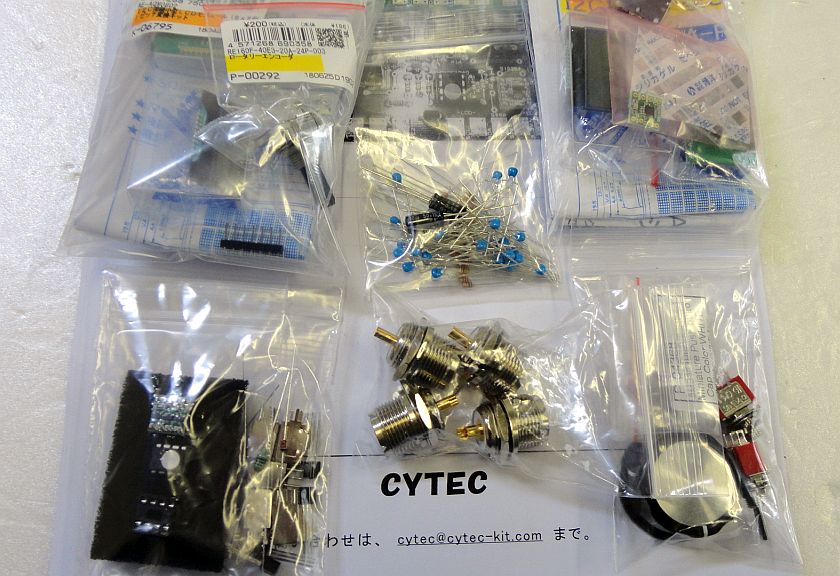

　　　　●キットの内容を見る　　　　　・・・　Ｃｌｉｃｋ１，　Ｃｌｉｃｋ２

　　　　　　価格：　　　１ｓｅｔ　￥８９００（税込み）　＋　送料￥４００（郵送）

　デジタルＰＳＮ送信機。ＥａｓｙＰＳＮにつなぐＭｉｘｅｒ＋ＶＦＯユニット　２バンド対応

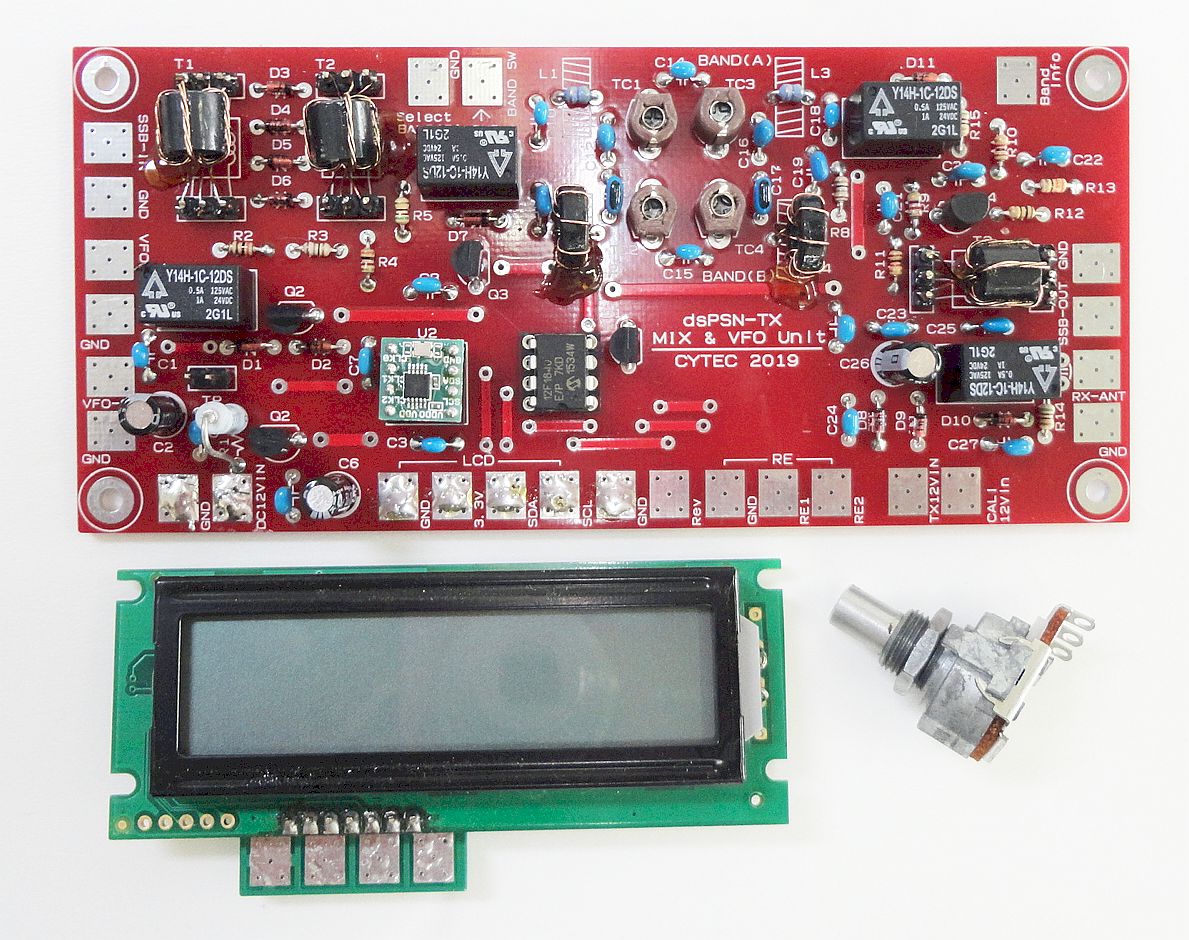

 ★「Ｍｉｘ＆ＶＦＯユニット７／５０ＭＨｚ組み立てキット」

　　　Ｍｉｘ＆ＶＦＯユニットの特徴としては、
　　　　１）ＥａｓｙＰＳＮの出力を受けて、各ハムバンドへ変換する、ユニットです。
　　　　２）ミキサ−後のＢＰＦは、７ＭＨｚ＋５０ＭＨｚの２バンド実装です。
　　　　３）ｓｉ５３５１Ａを使用した、ＶＦＯを内蔵しています。周波数は、ＬＣＤ表示します。
　　　　４）内部／外部ＶＦＯ切り替え機能、キャリブレ−ション機能を備えています。
　　　　５）周波数表示用ＬＣＤ表示器とロタリ−エンコ−ダが付属します。

　　　Ｍｉｘｅｒ＆ＶＦＯユニット仕様
　　　　１）電源電圧＝１２Ｖ、電流＝ｍａｘ３０ｍＡ標準
　　　　２）出力周波数＝７ＭＨｚ、５０ＭＨｚのハムバンド（他周波数出力可能）
　　　　３）出力レベル　＝　各バンド約０ｄＢｍ

　　　●キットの内容：　（１）ガラエポ基板　（２）部品一式　（３）製作マニュアル＋ＣＤ　

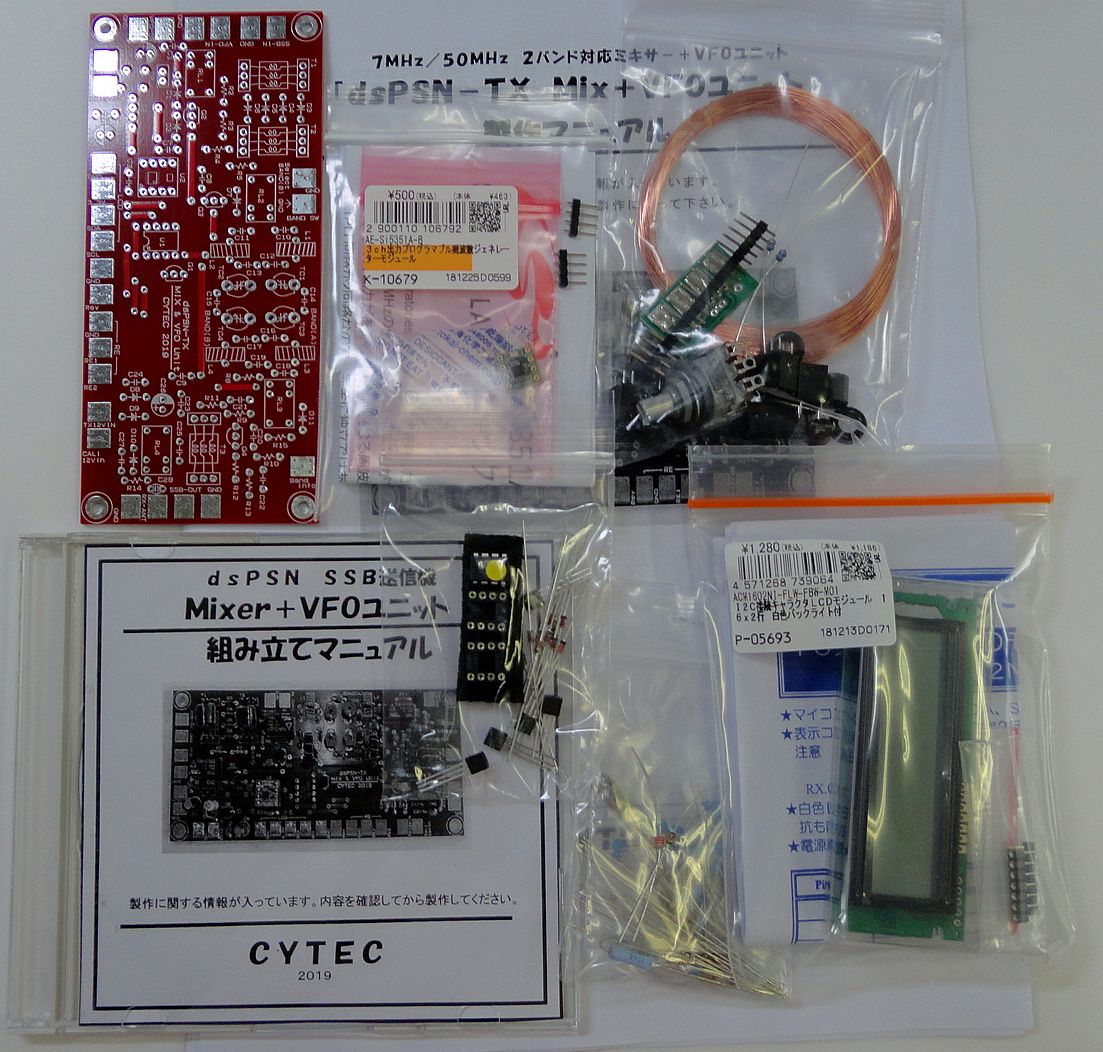

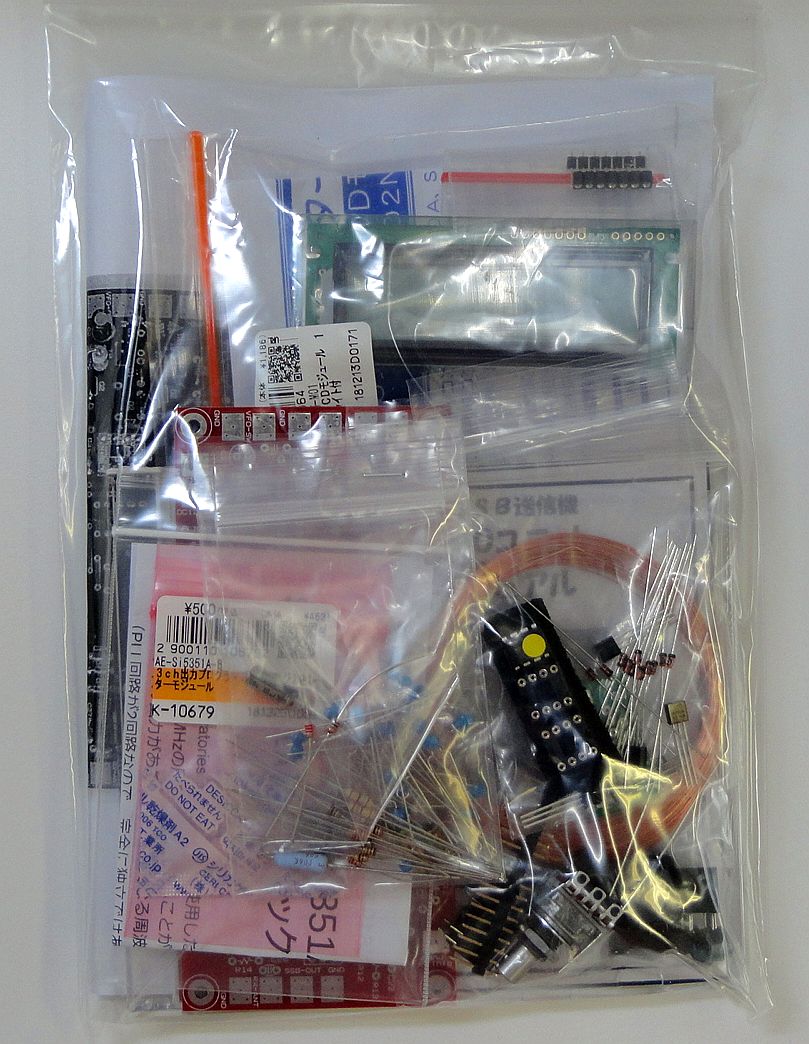

　　　●キットのパッキング状態は　・・・　（１）、（２）　　　　●回路図は　・・　Ｃｌｉｃｋ

　　　　　　　価格：　　　１ｓｅｔ　￥９７００（税込み）　＋　送料￥４００（郵送）

　　　ｄｓＰＩＣ３３ＦＪ６４ＧＰ８０２を使った、デジタルオ−ディオ・フィルタ−
　　　 ★「ＤＳＰ　ＡＦフィルタ−　基板キット」

　　　基板キットとは、キットに付属するものが、（１）プリント基板　（２）主要部品　（３）マニュアルＣＤ　のみのキットです。
　　　　他のパ−ツは、各自で通販を利用して入手してください。また、製作に関する資料は、付属ＣＤのデ−タを、印刷してください。

　　ＤＳＰ　ＡＦフィルタ−の特徴としては、
　　　　１）機能としては、ＬＰＦ，ＢＰＦ，Ｎｏｔｃｈ　の機能を持っています。
　　　　２）各フィルタ−の特性は、ディスプレ−に表示されます。
　　　　３）オ−ディオアンプを、内蔵していますので、アダプタ−として使用できます。
　　　　４）電源電圧は、１２Ｖです。

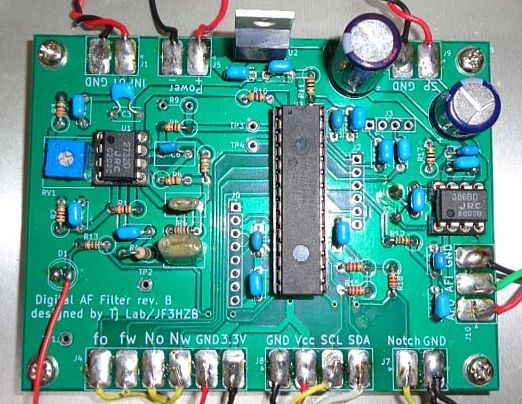

　　　●キットの内容：　（１）ガラエポ基板　（２）ｄｓＰＩＣ（Ｐ済み）　（３）製作マニュアルＣＤ　

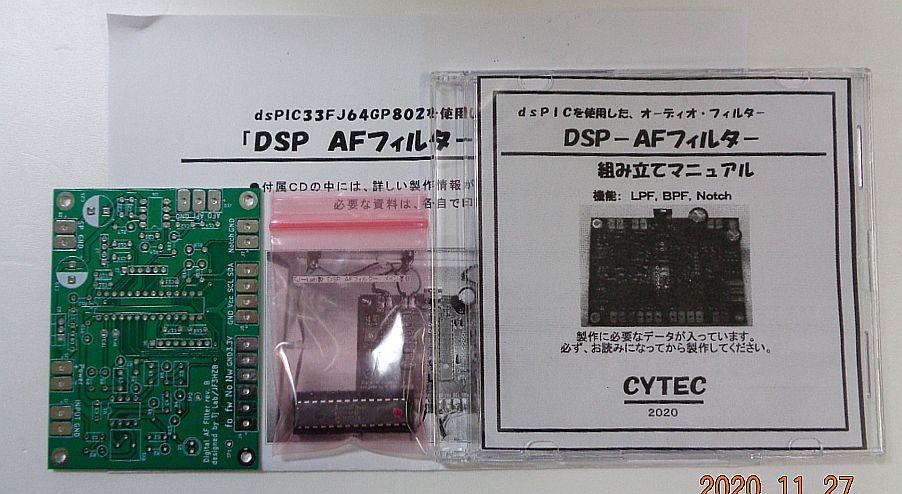

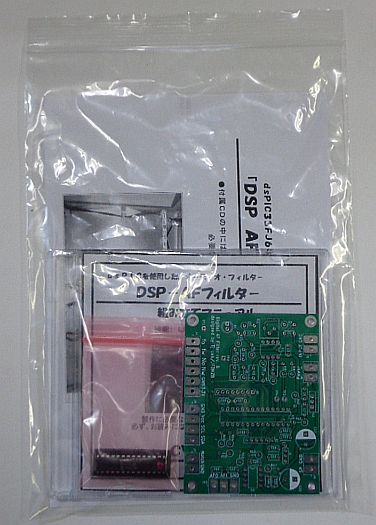

　　　●キットのパッキング状態は　・・・　（１）、（２）　　　　●回路図は　・・　Ｃｌｉｃｋ

　　　　　　　　価格：　　　１ｓｅｔ　￥４０００（税込み）　＋　送料￥３００（郵便）

　　　　　５０ＭＨｚ　ＡＭ　ｓｉｎｇｌｅコンバ−ジョン受信機
　　　 ★「Ｌｕｎａ6-ＲＸ　セミ組み立てキット」

　　セミ組み立てキットとは、基板+主要部品のキットで、ＣＲ類などは、ご自分でご用意していただきます。

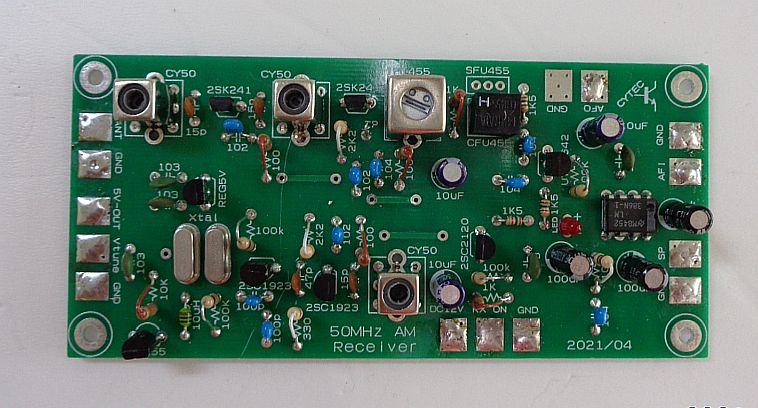

　　　　左の写真は、実装完成基板です。写真のすべての部品が、入っているわけではありません。

　　「Ｌｕｎａ6-ＲＸ」の特徴としては、
　　　　１）受信範囲：　50.44ＭＨｚ〜50.68ＭＨｚ　（一例です）
　　　　２）ワンチップＡＭラジオ用ＩＣを、ＩＦ増幅/検波に使用した、高１中２タイプ受信機。
　　　　３）ＶＦＯには、クリスタル２個使用の、ＶＸＯを使用。高安定度。
　　　　４）電源電圧は、１２Ｖです。

　　　●キットの内容：　（１）ガラエポ基板　（２）主要部品　（３）製作マニュアル印刷

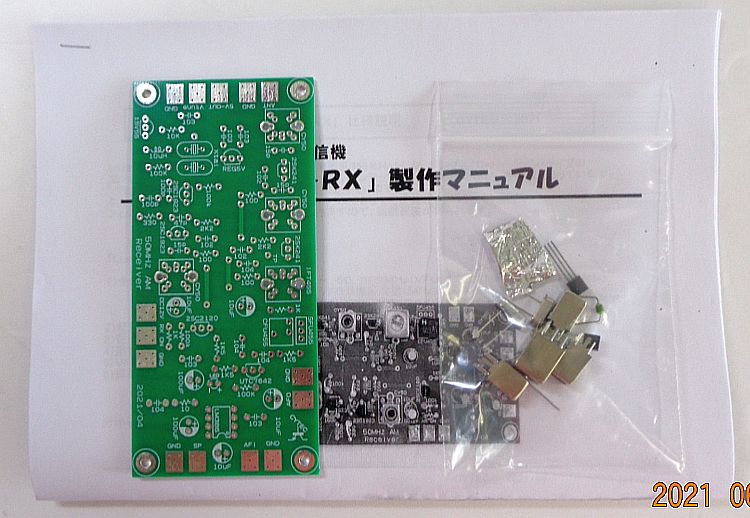

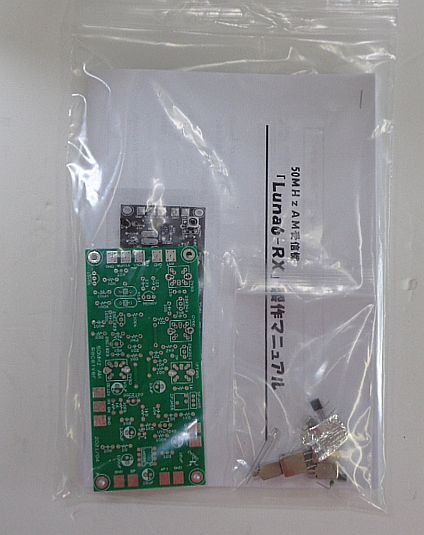

　　　●キットのパッキング状態は　・・・　（１）、（２）　　●パ−ツリスト　・・　Ｃｌｉｃｋ

　　　　　　　　価格：　　　１ｓｅｔ　￥４３００（税込み）　＋　送料￥２００（郵便）

　　　　　７ＭＨｚ　ＳＳＢ　　　　ダイレクトコンバ−ジョン受信機

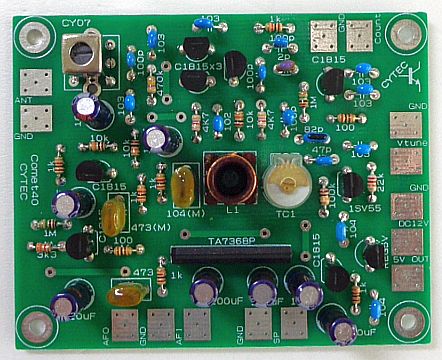

　　　 ★「Ｃｏｍｅｔ40　2021　組み立てキット」

　「Ｃｏｍｅｔ４０」の特徴としては、
　　　　１）ディスクリ−ト部品で作る、ダイレクトコンバ−ジョン受信機
　　　　２）検波とＶＦＯ発振には、差動アンプを使用。
　　　　３）ＶＦＯの発振コイルは、空芯コイルを使い、安定度を向上。
　　　　４）受信周波数は、７ＭＨｚバンドフルカバ−（200ＫＨｚ以上）
　　　　５）オ−ディオ段には、１石サレンキ−タイプＬＰＦを使用しています。　　　
　　　　６）電源電圧は、７Ｖ以上です。

　　●キットの内容：　（１）ガラエポ基板　（２）部品一式　（３）製作マニュアル印刷

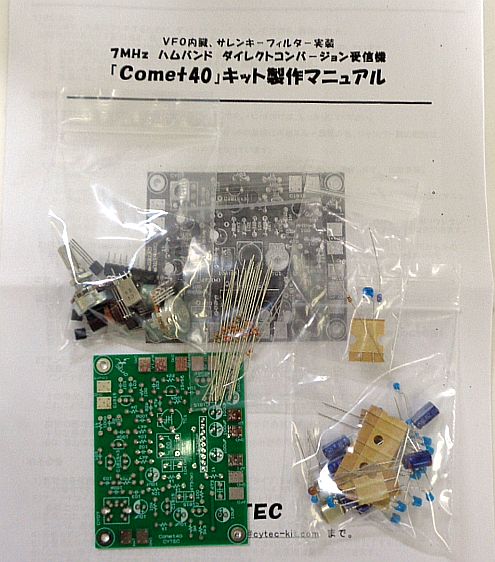

　　　●キットのパッキング状態は　・・・　（１）、（２）　　●回路図　・・　Ｃｌｉｃｋ

　　　　　　　　価格：　　　１ｓｅｔ　￥５７００（税込み）　＋　送料￥３００（郵便）

　　　　　ｓｉ５３５１Ａ＋ＰＩＣ１８Ｆ１４Ｋ５０　　トランシーバーや受信機に最適！。

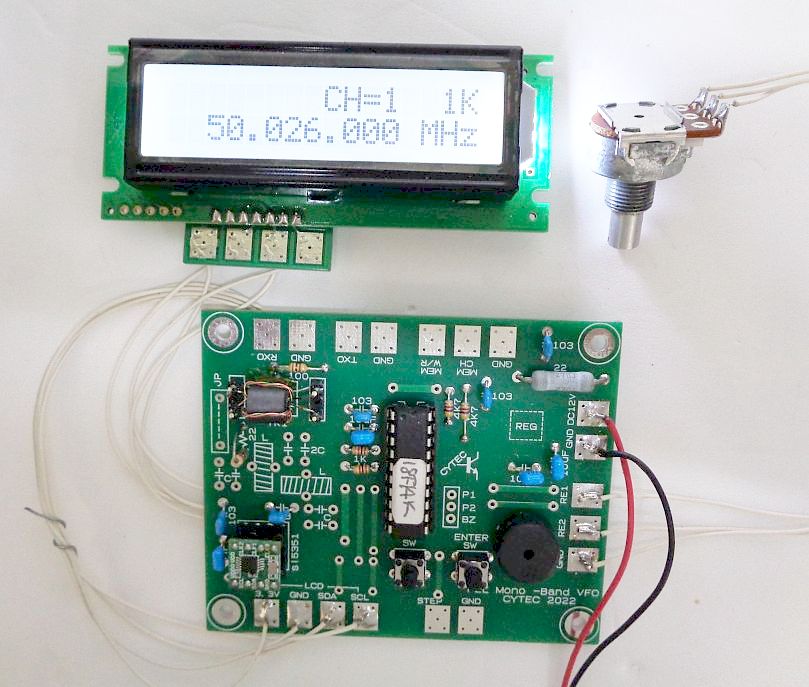

　　　 ★「ＰＬＬ−ＭｏｎｏＢａｎｄ−ＶＦＯ　組み立てキット」

　「ＰＬＬ−ＭｏｎｏＢａｎｄ−ＶＦＯ」の特徴としては、

　　　　１）発振周波数　・・・　実用的には、６０ＭＨｚまで
　　　　２）出力レベル　　・・・　ＴＸ／ＲＸ　２系統出力　それぞれ約＋７ｄＢｍ
　　　　３）簡単に初期設定ができます。　何回もやり直せます。
　　　　４）５ｃｈのメモリ−機能付き
　　　　５）電源電圧は、５Ｖ〜１２Ｖ。　電流は、５０ｍＡ程度　　　
　　　　６）注：キットには、プッシュスイッチ　３個、ＬＰＦの部品　は入っていません。各自入手。

　　●キットの内容：　（１）ガラエポ基板　（２）部品一式　（３）製作マニュアルＣＤ
　　　●キットのパッキング状態は　・・・　（１）、（２）　　●初期設定方法　・・　Ｃｌｉｃｋ

　　　　　　　　価格：　　　１ｓｅｔ　￥８５００（税込み）　＋　送料￥３００（郵便）

　　　　　ＱＲＰ送信機の製作に便利です。　Ｍａｘ１０Ｗまでのデジタルパワ−計キット
　　　 ★「デジタルパワ−計　ＤＰ−１０Ｗ　組み立てキット」

　「ＤＰ−１０Ｗ」の特徴としては、

　　　１）ダミ−ロ−ド内臓の終端型パワ−計です。
　　　　２）測定範囲は、　１００ｍＷ〜１０Ｗ。（ただし、１Ｗ以下は精度は悪いです）
　　　　３）ＬＣＤとの接続は、リ−ド線４本です。
　　　　４）電源は、単３乾電池　２本です。内臓です。

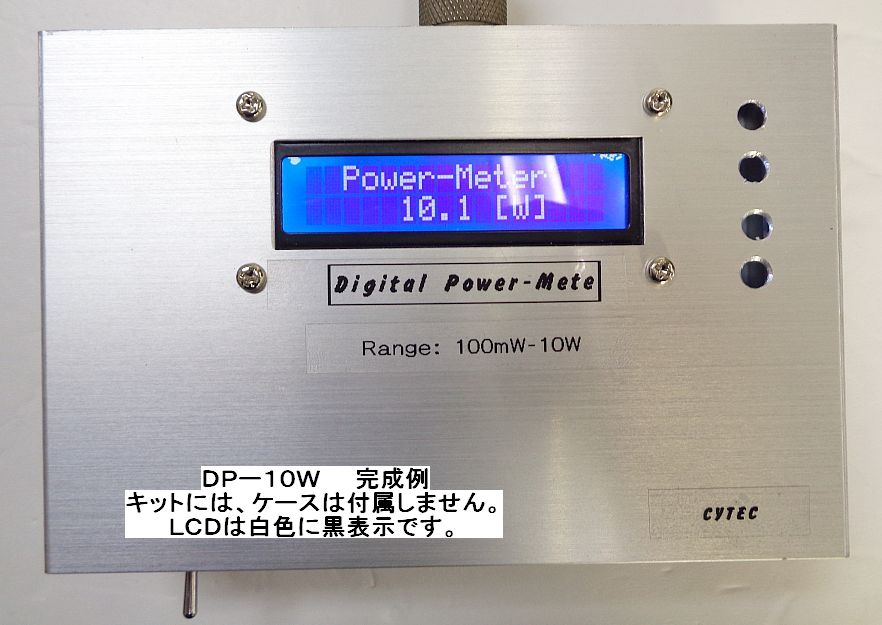

　　　　５）耐電力テスト：　１０Ｗ３０秒間、連続送信ＯＫでした。

　　●キットの内容：　（１）ＣＹＴＥＣ手作り基板　（２）部品一式　（３）製作印刷マニュアル

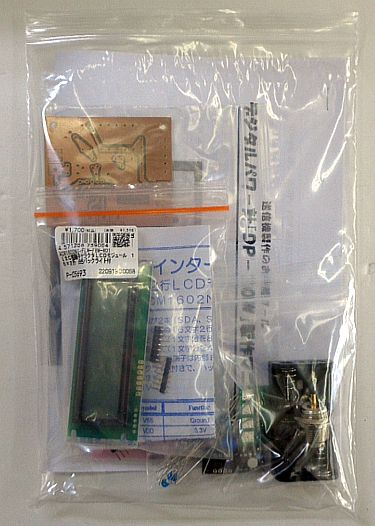

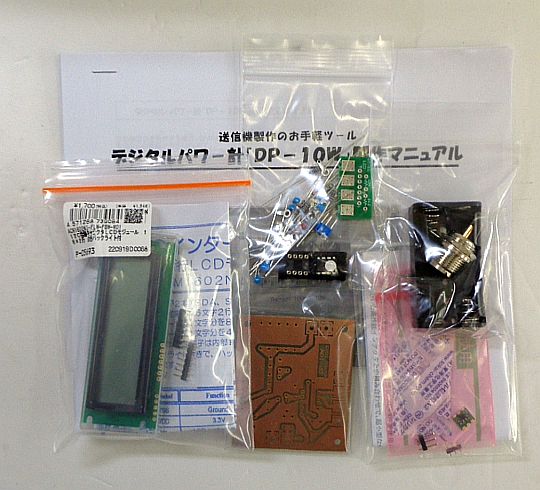

　　　●キットのパッキング状態は　・・・　（１）、（２）　　●回路図・・　（１）

　　　　　　　　価格：　　　１ｓｅｔ　￥５８００（税込み）　＋　送料￥２００（郵便）
