今年一年、ありがとうございました。
皆さん、こんにちは。
今年一年、ＣＹＴＥＣのＨＰを、ご覧いただきありがとうございました。
引き続き、来年もよろしくお願いいたします。
－・・・－
今年の初めに、５０ＭＨｚのＳＳＢトランシ-バを製作すると書きましたが、間に合いませんでした。

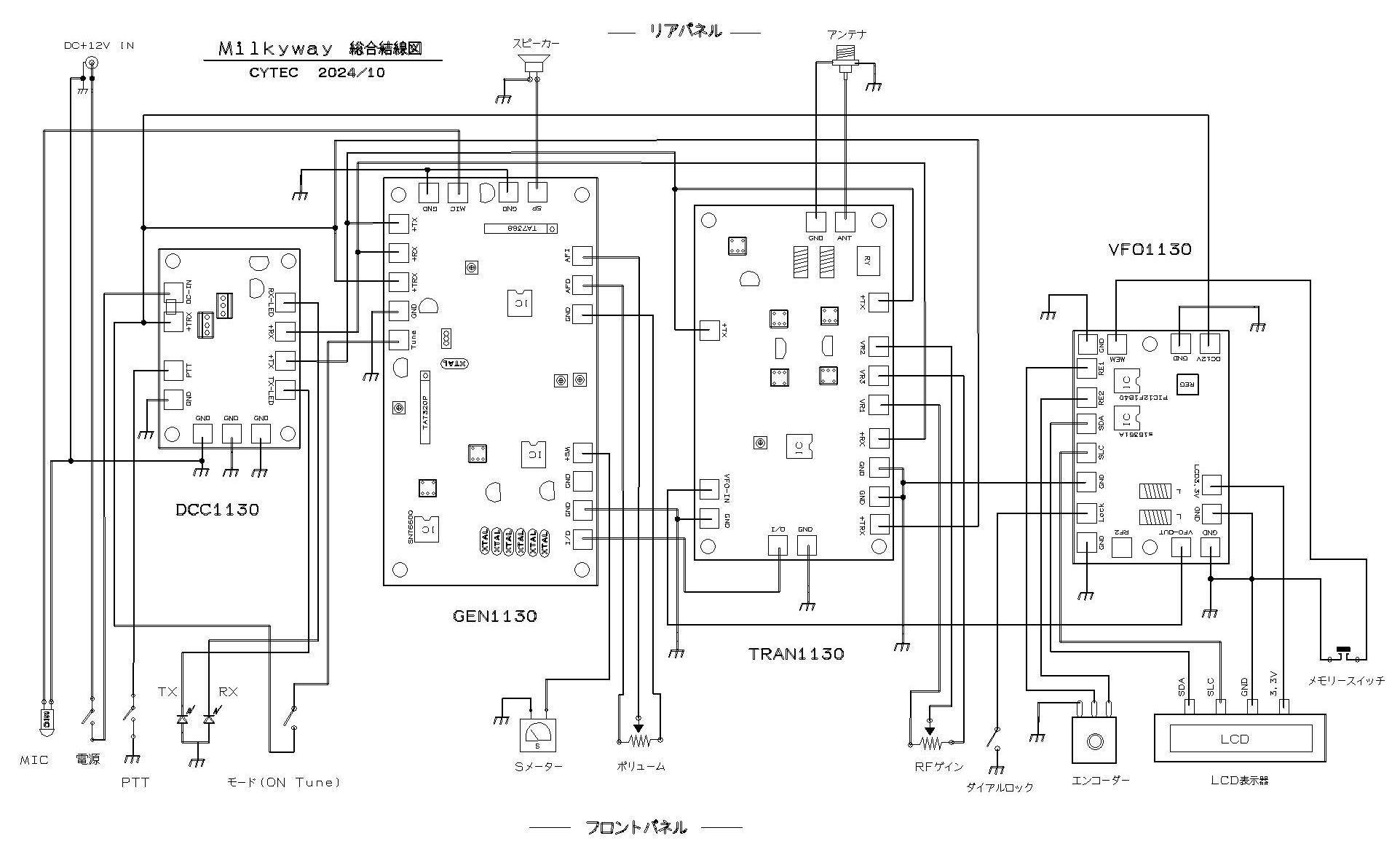

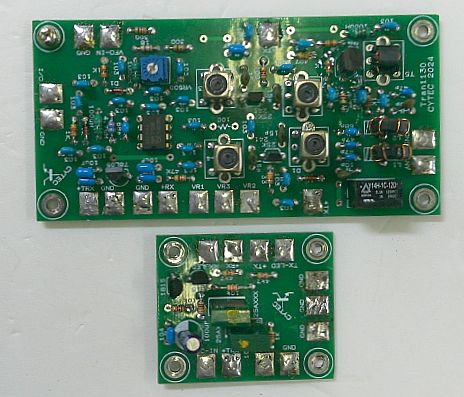

一応少しづつ製作していた、ジェネレ-タ-の資料を、画像フォルダ-へ
ＵＰしました。
記憶のいい方でしたら、回路図を見て、「見覚えがある」と言うかもしれません。
このジェネレタ-は、２０１５／１１に製作していたもので、ＵＰしています。
今回は、せっかくなので、この回路を使って製作したいと思います。
前回の物と同じではなく、多少改良しています。
また、ＩＦ増幅が１段なので、ゲイン不足を考えましたが、このジェネレ-タ-の後に、ＩＦ２段で製作したものと比べても、ほとんど変わりが
無いようなので、楽に製作したいと、これにしました。
ＳＤＲ受信機がはやっている中で、昭和のＩＣを使った製作は、時代遅れとも思いましたが、アナログの良さもあると思い、これで行きます。
さ－、来年も、自作で一緒に遊んでください。
良いお年をお迎えください。
皆さん、こんにちは。今年一年、ＣＹＴＥＣのＨＰを、ご覧いただきありがとうございました。
引き続き、来年もよろしくお願いいたします。
－・・・－
今年の初めに、５０ＭＨｚのＳＳＢトランシ-バを製作すると書きましたが、間に合いませんでした。
一応少しづつ製作していた、ジェネレ-タ-の資料を、画像フォルダ-へ
ＵＰしました。
記憶のいい方でしたら、回路図を見て、「見覚えがある」と言うかもしれません。
このジェネレタ-は、２０１５／１１に製作していたもので、ＵＰしています。
今回は、せっかくなので、この回路を使って製作したいと思います。
前回の物と同じではなく、多少改良しています。
また、ＩＦ増幅が１段なので、ゲイン不足を考えましたが、このジェネレ-タ-の後に、ＩＦ２段で製作したものと比べても、ほとんど変わりが
無いようなので、楽に製作したいと、これにしました。
ＳＤＲ受信機がはやっている中で、昭和のＩＣを使った製作は、時代遅れとも思いましたが、アナログの良さもあると思い、これで行きます。
さ－、来年も、自作で一緒に遊んでください。
良いお年をお迎えください。
アナログ表示ＶＦＯシステム ＨＰに追加／訂正しました。
皆さん、こんにちは。
いよいよ今年も、終わりが近づいてきました。
毎年、今頃はないをやっていたかを確認したりしています。
（画像フォルダ－の過去ログを見ています）
先日書きましたが、「ラジオ・クラフトマン・クラブ」に
掲載した、アナログ表示ＶＦＯシステムの解説記事に、足りない所が
有りましたので、情報追加／訂正を、行いました。
もう見られた方も、もう一度見てください。
特に、重要な所は、ライブラリ－のインスト－ルです。
一応、ライブラリ－がインスト－ルされていないで、コンパイルすると
自動的に、インスト－ルしてくれるようですが、間違いなく動作させる
には、ライブラリ－をインスト－ルしてからの、コンパイルをお勧めします。
後は、気が付いたところを加筆してみました。
また、気が付いたところがあったら、訂正します。
いよいよ今年も、終わりが近づいてきました。
毎年、今頃はないをやっていたかを確認したりしています。
（画像フォルダ－の過去ログを見ています）
先日書きましたが、「ラジオ・クラフトマン・クラブ」に
掲載した、アナログ表示ＶＦＯシステムの解説記事に、足りない所が
有りましたので、情報追加／訂正を、行いました。
もう見られた方も、もう一度見てください。
特に、重要な所は、ライブラリ－のインスト－ルです。
一応、ライブラリ－がインスト－ルされていないで、コンパイルすると
自動的に、インスト－ルしてくれるようですが、間違いなく動作させる
には、ライブラリ－をインスト－ルしてからの、コンパイルをお勧めします。
後は、気が付いたところを加筆してみました。
また、気が付いたところがあったら、訂正します。
説明が不足していました。
皆さん、こんにちは。
ライブラリ-の組み込みを、説明するのを忘れていました。
ＡｒｄｕｉｎｏＩＤＥで、ＶＦＯシステムのの、コンパ入りをする際、
近日中に、ＨＰに追加情報をか行きます。
それと、ＡｒｄｕｉｎｏＩＤＥの表示を、日本語にする説明も
抜けていました。追加します。
パソコンによってかどうかは分かりませんが、ボ-ドマネジャ-の
バ-ジョンによっては、コンパイルできない場合があるようです。
以前書きましたが、私の第二パソコンで、コンパイルできなかったのが、ボードマネ－ジャ－のバ-ジョンを、下げたら（Ｖｅｒ２．０）
コンパイルできました。
理由は不明です。
近々訂正したＨＰをＵＰします。
ご迷惑をお掛けしてすいませんでした。
ライブラリ-の組み込みを、説明するのを忘れていました。
ＡｒｄｕｉｎｏＩＤＥで、ＶＦＯシステムのの、コンパ入りをする際、
近日中に、ＨＰに追加情報をか行きます。
それと、ＡｒｄｕｉｎｏＩＤＥの表示を、日本語にする説明も
抜けていました。追加します。
パソコンによってかどうかは分かりませんが、ボ-ドマネジャ-の
バ-ジョンによっては、コンパイルできない場合があるようです。
以前書きましたが、私の第二パソコンで、コンパイルできなかったのが、ボードマネ－ジャ－のバ-ジョンを、下げたら（Ｖｅｒ２．０）
コンパイルできました。
理由は不明です。
近々訂正したＨＰをＵＰします。
ご迷惑をお掛けしてすいませんでした。
ようやく、ＨＰが完成しました。
皆さん、こんにちは。
上保さんの、アナログダイアル表示ＶＦＯシステムの、
製作解説ＨＰが、できました。
新コ-ナ-として、「Radio craftsman club」を作りました。
このコ-ナ-は、たんなる自作デ-タの公開する場です。
今までと少し違った紹介をしたいと思っています。
説明文は、少ない方針で行きます。
私自身、文章がダラダラと多い製作紹介を見ると、「はぁ～」と
なる物ですから、最小限で行きます。（あらかじお断りしておきます）
最近の自作は、ＭＣＵを使ったものが多く、どうしてもソフトウェア－
に関しての知識が、必要となります。
今回も、開発環境の導入から、書いています。
時間がかかったのは、それらの説明をしたことがなく、どうするかで
時間がかかりました。
ともかく、上保さんが開発したこのＶＦＯシステムは、世界を見ても
同じものはなく、日本発としてぜひ製作して、使っていただきたいと
思います。
まだ、ベ-シックな仕様で、メモリ-などあればいいなと思いますので、開発者に話してみます。
ＣＹＴＥＣとしては、このＶＦＯを使って ，今年初めに宣言した、
５０ＭＨｚＳＳＢトランシ-バ-を製作したいと思います。
今年中には、できませんでした。
できる方は、ぜひＶＦＯを製作してみてください。
ある種の感動があると思います。
上保さんの、アナログダイアル表示ＶＦＯシステムの、
製作解説ＨＰが、できました。
新コ-ナ-として、「Radio craftsman club」を作りました。
このコ-ナ-は、たんなる自作デ-タの公開する場です。
今までと少し違った紹介をしたいと思っています。
説明文は、少ない方針で行きます。
私自身、文章がダラダラと多い製作紹介を見ると、「はぁ～」と
なる物ですから、最小限で行きます。（あらかじお断りしておきます）
最近の自作は、ＭＣＵを使ったものが多く、どうしてもソフトウェア－
に関しての知識が、必要となります。
今回も、開発環境の導入から、書いています。
時間がかかったのは、それらの説明をしたことがなく、どうするかで
時間がかかりました。
ともかく、上保さんが開発したこのＶＦＯシステムは、世界を見ても
同じものはなく、日本発としてぜひ製作して、使っていただきたいと
思います。
まだ、ベ-シックな仕様で、メモリ-などあればいいなと思いますので、開発者に話してみます。
ＣＹＴＥＣとしては、このＶＦＯを使って ，今年初めに宣言した、
５０ＭＨｚＳＳＢトランシ-バ-を製作したいと思います。
今年中には、できませんでした。
できる方は、ぜひＶＦＯを製作してみてください。
ある種の感動があると思います。
上保さんのアナログ表示ＶＦＯ
内田 様、
ご無沙汰しております。
ご紹介頂いた上保さんのVFOを、手持ちの部品でトライしています。TFTへのキャラクタ表示も発振もOKなのですが、ダイアルがリバース表示になり苦戦中です。
数年前にVer1も作りまして、自作PSN-RXに搭載しています。FBな企画を公開されている上保さんに感謝です。
内田 様、ご無沙汰しております。
ご紹介頂いた上保さんのVFOを、手持ちの部品でトライしています。TFTへのキャラクタ表示も発振もOKなのですが、ダイアルがリバース表示になり苦戦中です。
数年前にVer1も作りまして、自作PSN-RXに搭載しています。FBな企画を公開されている上保さんに感謝です。
Re: 上保さんのアナログ表示ＶＦＯ
上保さんにご教示を頂き、うまくいきました。
両ダイアルの位置と半径も調整して、つまみに合わせてみました。パラメーターで色々調整できてFBです。
LFPを介してラジオの局発に入れてみようと思います。
両ダイアルの位置と半径も調整して、つまみに合わせてみました。パラメーターで色々調整できてFBです。
LFPを介してラジオの局発に入れてみようと思います。
Re: 上保さんのアナログ表示ＶＦＯ
ご参考までに画像を添付します。
ご参考までに画像を添付します。
Re: 上保さんのアナログ表示ＶＦＯ
小町さん、こんにちは。
ずいぶんご無沙汰していましたが、お元気ですか。
最近は、ＦＲＭＳ時代の方に、メ－ルを頂いたりして、とても懐かしく
思っています。
上保さんのＶＦＯが、できたようですね。
私も初め、ダイアルの回り方がいつもと違っていて、上保さんに
聞きました。
ダイアルの回り方は、昔トリオとヤエスで、逆だったのを覚えていますか。
ダイアルを回した時、指針が動くか、目盛りが動くかの解釈で
回転方向が違ったと記憶しています。（何せ遠い記憶なので、さだかではありませんが・・・・。）
ＥＳＰ３２を使った、オ－トステップはどうですか？。
クロックが２００ＭＨｚ以上なので、切れが良くて素晴らしいと思います。
私がやっている、ＰＩＣを使ったものは、クロックが３２ＭＨｚなので、やはり動作の切れが悪いと感じます。仕方ないですね。
所で、小町さんどこを治すのでしたか？？。
ソ－スファイルにコメントを入れることを、きゃかしてもらったのですが、忘れてしまいました。
変更はあまり難しくなかったと思います。
現在、ＨＰの編集を、少しずつですがやっています。
ArduinoIDEの、導入から、設定をやっていますが、この部分は本職ではないので、かなり苦労しています。（構成やレイアウトなど）
ＶＦＯを国内で復旧させたいので、何とかやりたいですね。
（海外での製作例が結構あります）
それにしても、プレッシャ－です。
小町さん、トランシ－バ－を作ってみてください。
かっこいいのができますよ。
ずいぶんご無沙汰していましたが、お元気ですか。
最近は、ＦＲＭＳ時代の方に、メ－ルを頂いたりして、とても懐かしく
思っています。
上保さんのＶＦＯが、できたようですね。
私も初め、ダイアルの回り方がいつもと違っていて、上保さんに
聞きました。
ダイアルの回り方は、昔トリオとヤエスで、逆だったのを覚えていますか。
ダイアルを回した時、指針が動くか、目盛りが動くかの解釈で
回転方向が違ったと記憶しています。（何せ遠い記憶なので、さだかではありませんが・・・・。）
ＥＳＰ３２を使った、オ－トステップはどうですか？。
クロックが２００ＭＨｚ以上なので、切れが良くて素晴らしいと思います。
私がやっている、ＰＩＣを使ったものは、クロックが３２ＭＨｚなので、やはり動作の切れが悪いと感じます。仕方ないですね。
所で、小町さんどこを治すのでしたか？？。
ソ－スファイルにコメントを入れることを、きゃかしてもらったのですが、忘れてしまいました。
変更はあまり難しくなかったと思います。
現在、ＨＰの編集を、少しずつですがやっています。
ArduinoIDEの、導入から、設定をやっていますが、この部分は本職ではないので、かなり苦労しています。（構成やレイアウトなど）
ＶＦＯを国内で復旧させたいので、何とかやりたいですね。
（海外での製作例が結構あります）
それにしても、プレッシャ－です。
小町さん、トランシ－バ－を作ってみてください。
かっこいいのができますよ。
Re: 上保さんのアナログ表示ＶＦＯ
小町さん、ついでですが、お聞きしたいことがあります。
今回の、ＡｒｄｕｉｎｏＩＤＥ使用に際して、どのようなスペックの
ＰＣをお使いですか。
私は、ＰＣが２台ありまして、メインのＰＣは、ｉ５＋ＭＥＭ１６Ｍ
で、問題なくコンパイルできますが、もう一台は、ｉ５＋ＭＥＭ８Ｍ
の物は、コンパイル途中で 「PING OUT」のメッセジとともに、コンパイルが、エラ－で止まります。
エラ－メッセジの意味も良く分からず、コンパイルができない人も
出てくるかと、気がかりです。
ArduinoIDEは、コンパイルにかなり時間がかかりませんか。
家だけの問題かもしれませんが、本当に時間がかかります。
ArduinoIDEに関して、何か情報がありましたら、お教えください。
今回の、ＡｒｄｕｉｎｏＩＤＥ使用に際して、どのようなスペックの
ＰＣをお使いですか。
私は、ＰＣが２台ありまして、メインのＰＣは、ｉ５＋ＭＥＭ１６Ｍ
で、問題なくコンパイルできますが、もう一台は、ｉ５＋ＭＥＭ８Ｍ
の物は、コンパイル途中で 「PING OUT」のメッセジとともに、コンパイルが、エラ－で止まります。
エラ－メッセジの意味も良く分からず、コンパイルができない人も
出てくるかと、気がかりです。
ArduinoIDEは、コンパイルにかなり時間がかかりませんか。
家だけの問題かもしれませんが、本当に時間がかかります。
ArduinoIDEに関して、何か情報がありましたら、お教えください。
Re: 上保さんのアナログ表示ＶＦＯ
内田 様、
こんばんは。
その節は、FRMSのノイズフロアを下げるのに色々とご教示を頂きありがとうございました。ノイズフロアが、-72dBまで下がった時の事は良い思い出です。今でもFRMSは現役で活躍しています。とても丈夫ですね！ノントラブルです。また、タクシー無線用の複合管は、パラレルの三結にして良い音を出しています。もう真空管は無いのでしょうか？
それから、ご質問を頂きましたのでお答え致します。
①書き込みにかかる時間。
こちらのノートパソコンは下記のとおりです。
Acer Aspire5
インテル® CoreTM i7-1165G7 プロセッサー
2.80GHz（ターボ・ブースト利用時の最大周波数 : 4.70GHz）
RAM 8GB
SSD 512GB
今ほど、コンパイルから書き込みまでを数回試したところ、３０秒～９０秒かかりました。
②ASTEPの件。
まだ、パラメータの最適化はやっていませんが、ハムバンドとBCLとで設定を変えて対応しようかと思っています。動きはとてもスムースで、エンコーダーの回転速度に素直に反応して良い感じです。
③TFT画面の設定変更の方法。
上保さんに教えて頂きましたが、prmフォルダに有ります対応するTFTの.hppファイルを編集すれば画面表示に関する設定が変更できます。まだ一部しか触っていませんが、色々と見え方を変更できる様です。
残念ながら"PING OUT"というエラーには遭遇したことがありませんが、Arduino IDEはバージョンによって異なるので、何か問題があった時は前のバージョンでコンパイルするようにしています。ライブラリも下手にアップデートすると動かなくなる時がありますので自動更新はしていません。また、過去のバージョンでもテストをするため、zip形式のものをバージョン毎にフォルダを分けて解凍して使っています。今回の上保さんのスケッチは、最終的に最新版のIDEとライブラリで書き込みできました。
以上、ご参考になれば幸いです。
このVFOは真空管ラジオの局発に使う予定です。
では、またよろしくお願いいたします。
こんばんは。
その節は、FRMSのノイズフロアを下げるのに色々とご教示を頂きありがとうございました。ノイズフロアが、-72dBまで下がった時の事は良い思い出です。今でもFRMSは現役で活躍しています。とても丈夫ですね！ノントラブルです。また、タクシー無線用の複合管は、パラレルの三結にして良い音を出しています。もう真空管は無いのでしょうか？
それから、ご質問を頂きましたのでお答え致します。
①書き込みにかかる時間。
こちらのノートパソコンは下記のとおりです。
Acer Aspire5
インテル® CoreTM i7-1165G7 プロセッサー
2.80GHz（ターボ・ブースト利用時の最大周波数 : 4.70GHz）
RAM 8GB
SSD 512GB
今ほど、コンパイルから書き込みまでを数回試したところ、３０秒～９０秒かかりました。
②ASTEPの件。
まだ、パラメータの最適化はやっていませんが、ハムバンドとBCLとで設定を変えて対応しようかと思っています。動きはとてもスムースで、エンコーダーの回転速度に素直に反応して良い感じです。
③TFT画面の設定変更の方法。
上保さんに教えて頂きましたが、prmフォルダに有ります対応するTFTの.hppファイルを編集すれば画面表示に関する設定が変更できます。まだ一部しか触っていませんが、色々と見え方を変更できる様です。
残念ながら"PING OUT"というエラーには遭遇したことがありませんが、Arduino IDEはバージョンによって異なるので、何か問題があった時は前のバージョンでコンパイルするようにしています。ライブラリも下手にアップデートすると動かなくなる時がありますので自動更新はしていません。また、過去のバージョンでもテストをするため、zip形式のものをバージョン毎にフォルダを分けて解凍して使っています。今回の上保さんのスケッチは、最終的に最新版のIDEとライブラリで書き込みできました。
以上、ご参考になれば幸いです。
このVFOは真空管ラジオの局発に使う予定です。
では、またよろしくお願いいたします。
Re: 上保さんのアナログ表示ＶＦＯ
小町さん、みなさん、こんにちは。
小町さん、いろいろと教えていただきありがとうございます。
>>上保さんに教えて頂きましたが、prmフォルダに有ります対応するTFT
>>の.hppファイルを編集すれば画面表示に関する設定が変更できます。
ハイ、思い出しました。使用するディスプレ－設定ファイルの中に、
回転方向を指定するところが、有りました。
これは、やはり誰かが説明しないと、分かりにくいですね。
コンパイルと書き込みには、やはり時間がかかるようですね。
今使っていおるＰＩＣのコンパイラ-から見ると、途中でどうしたのかなと不安になるぐらいです。でも、同じようなので安心です。
オ-トステップのパラメ-タ-は、使用するエンコ-ダ-に合わせて、多少は変えたほうが良いと思います。
たぶんですが、現在のソフトは、ＣＹＴＥＣで扱っているエンコ-ダ-を
使っているのかもしれません。メカニカル、ノンクリック、４０パルス
の物です。
前にも書きましたが、とにかく動作のキレがいいです。
スッテプ数を決めるのに、毎回かなりの計算していますが、やはりクロックが早くないと、もたつきますね。
－・・・－
ＨＰの編集をしなくてはならないのですが、気晴らしにいくつかの
工作をしています。
基本的には、以前製作した測定器関係を、電池駆動にすることです。
秋月さんで売っているＤＣ－ＤＣコンバ-タ-が大変具合よく、３Ｖを
５Ｖにステップアップして、ＰＩＣを使った測定器を動かうように
しました。
また、古いプリスケ-ラ-（ＨＤ１０５５１）を発見したので、
周波数カウンタ-、ディップメ-タ-内臓カウンタ-に増設して、もう少し
高い周波数まで読めるようにしました。
かなり使いやすくなりましたヨ。
小町さん、いろいろと教えていただきありがとうございます。
>>上保さんに教えて頂きましたが、prmフォルダに有ります対応するTFT
>>の.hppファイルを編集すれば画面表示に関する設定が変更できます。
ハイ、思い出しました。使用するディスプレ－設定ファイルの中に、
回転方向を指定するところが、有りました。
これは、やはり誰かが説明しないと、分かりにくいですね。
コンパイルと書き込みには、やはり時間がかかるようですね。
今使っていおるＰＩＣのコンパイラ-から見ると、途中でどうしたのかなと不安になるぐらいです。でも、同じようなので安心です。
オ-トステップのパラメ-タ-は、使用するエンコ-ダ-に合わせて、多少は変えたほうが良いと思います。
たぶんですが、現在のソフトは、ＣＹＴＥＣで扱っているエンコ-ダ-を
使っているのかもしれません。メカニカル、ノンクリック、４０パルス
の物です。
前にも書きましたが、とにかく動作のキレがいいです。
スッテプ数を決めるのに、毎回かなりの計算していますが、やはりクロックが早くないと、もたつきますね。
－・・・－
ＨＰの編集をしなくてはならないのですが、気晴らしにいくつかの
工作をしています。
基本的には、以前製作した測定器関係を、電池駆動にすることです。
秋月さんで売っているＤＣ－ＤＣコンバ-タ-が大変具合よく、３Ｖを
５Ｖにステップアップして、ＰＩＣを使った測定器を動かうように
しました。
また、古いプリスケ-ラ-（ＨＤ１０５５１）を発見したので、
周波数カウンタ-、ディップメ-タ-内臓カウンタ-に増設して、もう少し
高い周波数まで読めるようにしました。
かなり使いやすくなりましたヨ。
Re: 上保さんのアナログ表示ＶＦＯ
内田 様、
こんばんは。
そうですね。PICの書き込みとに比べれば、ちょっと時間がかかりますね。上位のデスクトップでコンパイルしてもあまり変わりません。
＞コンパイルと書き込みには、やはり時間がかかるようですね。
そうですか。Astepはチューニングしてみたいと思います。現在のところ初期値ですがスムースに動き、もたつく感じはありません。
＞オ-トステップのパラメ-タ-は、使用するエンコ-ダ-に合わせて、多少は変えたほうが良いと思います。
そのとおりですね。測定器は電池駆動にすると活躍の場面が広がりますね。
＞基本的には、以前製作した測定器関係を、電池駆動にすることです。
BTW...
上保さんのデジタルVFOのVer1を搭載した、PSNタイプのダイレクト・コンバージョン受信機をご紹介します。Si5351のI/Q出力をDBMのLoに入れています。今回のVer2とはフォントが異なります。
ご参考まで。
内田 様、こんばんは。
そうですね。PICの書き込みとに比べれば、ちょっと時間がかかりますね。上位のデスクトップでコンパイルしてもあまり変わりません。
＞コンパイルと書き込みには、やはり時間がかかるようですね。
そうですか。Astepはチューニングしてみたいと思います。現在のところ初期値ですがスムースに動き、もたつく感じはありません。
＞オ-トステップのパラメ-タ-は、使用するエンコ-ダ-に合わせて、多少は変えたほうが良いと思います。
そのとおりですね。測定器は電池駆動にすると活躍の場面が広がりますね。
＞基本的には、以前製作した測定器関係を、電池駆動にすることです。
BTW...
上保さんのデジタルVFOのVer1を搭載した、PSNタイプのダイレクト・コンバージョン受信機をご紹介します。Si5351のI/Q出力をDBMのLoに入れています。今回のVer2とはフォントが異なります。
ご参考まで。
Re: 上保さんのアナログ表示ＶＦＯ
小町さん、皆さん、こんにちは。
小町さん、受信機の写真のＵＰ、いいですね。
ダイアル周りがレトロで、とってもいい感じが出ていますね。
Ｓメータ－に、丸メ－タ－を使うと、それこそ昭和４０年代の
受信機の雰囲気ですね。
昭和に無線を始めたものにとっては、たまりません。
ＰＳＮ方式の受信機は、面白そうですね。
まだ製作したことはありませんが、受信音がいいと雑誌で読みました。
時間が出来たら、やってみたいですね。
小町さん、受信機の写真のＵＰ、いいですね。
ダイアル周りがレトロで、とってもいい感じが出ていますね。
Ｓメータ－に、丸メ－タ－を使うと、それこそ昭和４０年代の
受信機の雰囲気ですね。
昭和に無線を始めたものにとっては、たまりません。
ＰＳＮ方式の受信機は、面白そうですね。
まだ製作したことはありませんが、受信音がいいと雑誌で読みました。
時間が出来たら、やってみたいですね。
Re: 上保さんのアナログ表示ＶＦＯ
内田 様、
こんにちは。
はい。PSNはダイナミックレンジが広く素直な音です。
今日は、ASTEPの調整にオプチカル・エンコーダーを使ってみました。一回転128パルスで、回転を加速させれば迅速にQSYする事ができるのでバンドスイッチを節約できます。
部品が決まりましたので、適当なケースを探しています。
この度は、貴重な情報を公開して頂きありがとうございました。
内田 様、こんにちは。
はい。PSNはダイナミックレンジが広く素直な音です。
今日は、ASTEPの調整にオプチカル・エンコーダーを使ってみました。一回転128パルスで、回転を加速させれば迅速にQSYする事ができるのでバンドスイッチを節約できます。
部品が決まりましたので、適当なケースを探しています。
この度は、貴重な情報を公開して頂きありがとうございました。
ＨＰ作成ソフト
皆さん、こんにちは。
いくつか近況を、述べてみたいと思います。
表題にありますが、ＣＹＴＥＣのＨＰを、編集するためのソフトは
「Microsoft FrontPage」というアプリを使っています。
もうこのソフトは、２０年以上前のものになります。
Ｗｉｎｄｏｗｓが変わって、Ｗｉｎ１１になっても、動いています。
まったく驚異的です。
しかし、もう機能的に古くなり、サイトのデザインなどができません。
そこで、ＨＰ編集ソフトを探してみました。
もちろん、フリ－ソフトを中心に探しました。
しかし、どれもいまいちです。新しい編集ソフトは、使い方がわからず
どうもだめです。
（この年になって、初めから覚えることは、かなり大変です）
なぜ急にこんなことを始めたかと言うと、ＴＪ－Ｌａｂの
上保さんが開発した、「アナログ表示ＶＦＯシステム」を、皆さんに
紹介したく思ったからです。
私が使っている物は、「アナログ表示周波数カウンタ－」ですが、
上保さんが、ｓｉ５３５１Ａを使ったＶＦＯに、作り直しました。
機能的は何もついていませんが、オ－トステップでダイアル表示です。
これを作るには、ソフトの書き換え、コンパイル、書き込みが必要になります。
これらが一体になったものが、「Ａｒｄｕｉｎｏ ＩＤＥ」です。
無料でＤＬができて、ちょっと変えると今回使用しているＥＳＰ３２の
ＭＣＵに対応できます。
この部分がなかなか普通に人には、分かりにくく（私もわかっていませんが）なかなか製作する人がいません。
Ｙｕｔｕｂｅを見ていただくと、外国の人たちが、かなり製作しています。なんとなくもったいないですよね。
そこで新しくコナ－を作ろうと言うのが、今回の始まりになります。
アプリの使い方など、紹介したことがないので、たぶんなかなかできないと思います。
「Ａｒｄｕｉｎｏ ＩＤＥ」や「ＧｉｔＨａｂ」、「ＥＳＰ３２」などがわかる人はもう作ってみてください。
上保さんお該当サイトへは、
https://tj-lab.org/2019/02/17/vfo5/

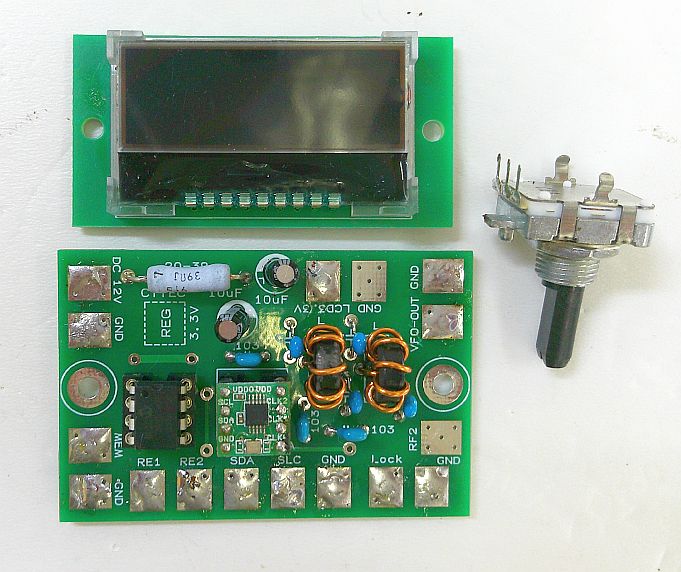

ＣＹＴＥＣとしては、ＥＳＰ３２を乗せるプリント基板を作りました。
動作確認まで行っています。
回路図をＵＰします。
皆さん、こんにちは。いくつか近況を、述べてみたいと思います。
表題にありますが、ＣＹＴＥＣのＨＰを、編集するためのソフトは
「Microsoft FrontPage」というアプリを使っています。
もうこのソフトは、２０年以上前のものになります。
Ｗｉｎｄｏｗｓが変わって、Ｗｉｎ１１になっても、動いています。
まったく驚異的です。
しかし、もう機能的に古くなり、サイトのデザインなどができません。
そこで、ＨＰ編集ソフトを探してみました。
もちろん、フリ－ソフトを中心に探しました。
しかし、どれもいまいちです。新しい編集ソフトは、使い方がわからず
どうもだめです。
（この年になって、初めから覚えることは、かなり大変です）
なぜ急にこんなことを始めたかと言うと、ＴＪ－Ｌａｂの
上保さんが開発した、「アナログ表示ＶＦＯシステム」を、皆さんに
紹介したく思ったからです。
私が使っている物は、「アナログ表示周波数カウンタ－」ですが、
上保さんが、ｓｉ５３５１Ａを使ったＶＦＯに、作り直しました。
機能的は何もついていませんが、オ－トステップでダイアル表示です。
これを作るには、ソフトの書き換え、コンパイル、書き込みが必要になります。
これらが一体になったものが、「Ａｒｄｕｉｎｏ ＩＤＥ」です。
無料でＤＬができて、ちょっと変えると今回使用しているＥＳＰ３２の
ＭＣＵに対応できます。
この部分がなかなか普通に人には、分かりにくく（私もわかっていませんが）なかなか製作する人がいません。
Ｙｕｔｕｂｅを見ていただくと、外国の人たちが、かなり製作しています。なんとなくもったいないですよね。
そこで新しくコナ－を作ろうと言うのが、今回の始まりになります。
アプリの使い方など、紹介したことがないので、たぶんなかなかできないと思います。
「Ａｒｄｕｉｎｏ ＩＤＥ」や「ＧｉｔＨａｂ」、「ＥＳＰ３２」などがわかる人はもう作ってみてください。
上保さんお該当サイトへは、
https://tj-lab.org/2019/02/17/vfo5/
ＣＹＴＥＣとしては、ＥＳＰ３２を乗せるプリント基板を作りました。
動作確認まで行っています。
回路図をＵＰします。
マイコンRe: ＨＰ作成ソフト
JI3RLY/K8RLY
2023/11/22(Wed) 22:02 No.121
JE1AHW内田さん、ご無沙汰しております
FRMS以来ですから、相当昔ですネ
今はNanoVNAがあるのでFRMSは使わなくなり、
技術進化には驚くばかりです。
ESP32とタッチパネルのVFOとっても興味が有ります。
基板の配布を希望します。
Webサイト（HP)編集ソフトは、詳しくなく、
回答出来ず、すいません。
マイコンは今は、XiaoRP2040とラズパイpicoがお気に入りで
少し前はArduinoUNO R3 最近ご無沙汰
もっと前、FRMS時代はPic16F84と877 時々使います
相当過去はZ80やH8でした（もうAsmとはさようならHi）
と趣味でマイコンとお付き合いしていると、開発環境は
C++はArduinoIDEで、PythonはThonnyについてこれ以前には
戻れませんね
マイコンについてLチカは出来るけど、それ以降がC++やPython
受け入れられないのが・・年齢に関係なかったりします。
要はやる気ですしょうか？
汎用ロジックが嫌でマイコンを多用したかったのが動機ですから
今流行りの横文字でインセンティブは大事かと
得意不得意分野は人それぞれなので、マイコンで遊ぶ間隔で
皆さんが楽しめないかといつも考えています。
PS 秋月さんのSi5351Aモジュールが品切れ状態で困っています。
FRMS以来ですから、相当昔ですネ
今はNanoVNAがあるのでFRMSは使わなくなり、
技術進化には驚くばかりです。
ESP32とタッチパネルのVFOとっても興味が有ります。
基板の配布を希望します。
Webサイト（HP)編集ソフトは、詳しくなく、
回答出来ず、すいません。
マイコンは今は、XiaoRP2040とラズパイpicoがお気に入りで
少し前はArduinoUNO R3 最近ご無沙汰
もっと前、FRMS時代はPic16F84と877 時々使います
相当過去はZ80やH8でした（もうAsmとはさようならHi）
と趣味でマイコンとお付き合いしていると、開発環境は
C++はArduinoIDEで、PythonはThonnyについてこれ以前には
戻れませんね
マイコンについてLチカは出来るけど、それ以降がC++やPython
受け入れられないのが・・年齢に関係なかったりします。
要はやる気ですしょうか？
汎用ロジックが嫌でマイコンを多用したかったのが動機ですから
今流行りの横文字でインセンティブは大事かと
得意不得意分野は人それぞれなので、マイコンで遊ぶ間隔で
皆さんが楽しめないかといつも考えています。
PS 秋月さんのSi5351Aモジュールが品切れ状態で困っています。
JI3RLY/K8RLY 2023/11/22(Wed) 22:02 No.121
Re: ＨＰ作成ソフト
ＪＩ３ＲＬＹさん、こんにちは。お名前を書いていただければ、良かったですね。申し訳ない、失念しています。
ＦＲＭＳはもう２０年以上前ですね。
最近は、ＮａｎｏＶＮＡがあるので、確かに出番はないようです。
私は、相も変わらず使っていますが・・・。なんとなく使いいいので。
上保さんのＶＦＯの製作記事の編集ですが、結局使いやすい編集ソフト
がないので、昔から使っている、ＦｒｏｎｔＰａｇｅで作ることに
しました。いまだに動いているのが奇跡です。
全体の構成をどうするかで、悩んでいます。（ここ大切です）
もう少しお待ちください。（いつになることか・・・。
マイコンの使い方やソフトの製作は、いまだに良く分かりません。
良いアドバイスがあればいいのですが、あれば私が欲しい所です。笑
素人なので、分からないのが普通ですよね。（開き直り！）
現在の悩みは、ＤａｔａＳｈｅｅｔに書いてあることを、ソフト上で
書き表すのがなかなかできないことですね。
これができれば、なんでも動かせるのですが…。
つまらない話ですいません。
楽しく自作をしましょう。
ＦＲＭＳはもう２０年以上前ですね。
最近は、ＮａｎｏＶＮＡがあるので、確かに出番はないようです。
私は、相も変わらず使っていますが・・・。なんとなく使いいいので。
上保さんのＶＦＯの製作記事の編集ですが、結局使いやすい編集ソフト
がないので、昔から使っている、ＦｒｏｎｔＰａｇｅで作ることに
しました。いまだに動いているのが奇跡です。
全体の構成をどうするかで、悩んでいます。（ここ大切です）
もう少しお待ちください。（いつになることか・・・。
マイコンの使い方やソフトの製作は、いまだに良く分かりません。
良いアドバイスがあればいいのですが、あれば私が欲しい所です。笑
素人なので、分からないのが普通ですよね。（開き直り！）
現在の悩みは、ＤａｔａＳｈｅｅｔに書いてあることを、ソフト上で
書き表すのがなかなかできないことですね。
これができれば、なんでも動かせるのですが…。
つまらない話ですいません。
楽しく自作をしましょう。
７MHｚ専用アンテナチュ－ナ－（SWR計付き）
皆さん、こんにちは。
現在使用しているＤＰアンテナが、７、０１２ＭＨｚあたりに
同調しています。
そのため、バンド幅が２００ＫＨｚと言っても、場所によっては
ＳＷＲが高くなります。
そこで、アンテナチュ－ナ－を、製作してみました。
アンテナチュ－ナ－部は、ＣＬＣ型と言って、Ｔ型フィルタ－です。
バリコンが、ラインにシリ－ズに入る形で、メ－カ－のオ－トチュ－ナ－によく使われている回路です。
今回の定数は、ＪＥ１ＵＣＩ／冨川さんが、設計した定数を使わせて
頂きました。（スミスチャ－ト－を使った本格的な設計です）
バリコンにちょどよい物がなく、１００ｐＦ帯とバリコンに、ディップドマイカ－・コンを、パラに入れて容量を稼いでします。
ＳＷＲ計には、タンデムマッチを使用しました。以前から、作ってみたいと思っていたものです。
この検出器の肝心な点は、コア－の大きさと出力電力との、兼ね合いです。パワ－を多く流すと、コア－がかなり発熱します。
初めに製作したものは、コア－のあたりから煙が出ました。（３０Ｗ
通過で）コア－が、小さすぎました。
次のコア－は、直径が、１３ｍｍのもジャンクコア－を使い、３０Ｗが
通せました。
この方式を作った場合、コア－の温度を、見てください。
チュ－ナ－部とＳＷＲ計の接続点に、１００ｐＦが入っていますが、
初めＳＷＲが落ちず、結局この部分のマッチングが悪くて、落ちないと
分かり、マッチングを取るために、入れました。
チュ－ナ－部と、ＳＷＲ計の間を３０ｃｍぐらいの同軸でつなぐと
綺麗にＳＷＲが落ちます。そこで、この同軸の片側の網線を外して
見てもちゃんと動作します。この同軸の容量を測ったところ、８０ｐＦぐらいだったので、１００ｐＦを入れました。７Ｍｚの出力には
関係がないようです。
これがわかるまで、かなり苦労しました。Ｚマッチ回路を使っていましたが、だめでＣＬＣ型にしましたが、Ｚマッチでも、大丈夫だったと
思われます。
ＳＷＲそのものはあまり気になりませんが、自作機を使っている
関係上、保護回路などは行っていませんし、終段の安定した動作を
望むのであれば、マッチング回路はあったほうがいいと思います。
関係デ－タを、「画像フォルダ－」へＵＰしましたので、詳しくは
そちらをご覧ください。
良く焼く計画したものが作り終え、ジャックが完成しました。
と言っても、いつものことですが、ふたを開けての手直しが
まだ続くと思います。
それにしても、長かったプロジェクトでした。
皆さん、こんにちは。現在使用しているＤＰアンテナが、７、０１２ＭＨｚあたりに
同調しています。
そのため、バンド幅が２００ＫＨｚと言っても、場所によっては
ＳＷＲが高くなります。
そこで、アンテナチュ－ナ－を、製作してみました。
アンテナチュ－ナ－部は、ＣＬＣ型と言って、Ｔ型フィルタ－です。
バリコンが、ラインにシリ－ズに入る形で、メ－カ－のオ－トチュ－ナ－によく使われている回路です。
今回の定数は、ＪＥ１ＵＣＩ／冨川さんが、設計した定数を使わせて
頂きました。（スミスチャ－ト－を使った本格的な設計です）
バリコンにちょどよい物がなく、１００ｐＦ帯とバリコンに、ディップドマイカ－・コンを、パラに入れて容量を稼いでします。
ＳＷＲ計には、タンデムマッチを使用しました。以前から、作ってみたいと思っていたものです。
この検出器の肝心な点は、コア－の大きさと出力電力との、兼ね合いです。パワ－を多く流すと、コア－がかなり発熱します。
初めに製作したものは、コア－のあたりから煙が出ました。（３０Ｗ
通過で）コア－が、小さすぎました。
次のコア－は、直径が、１３ｍｍのもジャンクコア－を使い、３０Ｗが
通せました。
この方式を作った場合、コア－の温度を、見てください。
チュ－ナ－部とＳＷＲ計の接続点に、１００ｐＦが入っていますが、
初めＳＷＲが落ちず、結局この部分のマッチングが悪くて、落ちないと
分かり、マッチングを取るために、入れました。
チュ－ナ－部と、ＳＷＲ計の間を３０ｃｍぐらいの同軸でつなぐと
綺麗にＳＷＲが落ちます。そこで、この同軸の片側の網線を外して
見てもちゃんと動作します。この同軸の容量を測ったところ、８０ｐＦぐらいだったので、１００ｐＦを入れました。７Ｍｚの出力には
関係がないようです。
これがわかるまで、かなり苦労しました。Ｚマッチ回路を使っていましたが、だめでＣＬＣ型にしましたが、Ｚマッチでも、大丈夫だったと
思われます。
ＳＷＲそのものはあまり気になりませんが、自作機を使っている
関係上、保護回路などは行っていませんし、終段の安定した動作を
望むのであれば、マッチング回路はあったほうがいいと思います。
関係デ－タを、「画像フォルダ－」へＵＰしましたので、詳しくは
そちらをご覧ください。
良く焼く計画したものが作り終え、ジャックが完成しました。
と言っても、いつものことですが、ふたを開けての手直しが
まだ続くと思います。
それにしても、長かったプロジェクトでした。
Re: ７MHｚ専用アンテナチュ－ナ－（SWR計付き）
ＪＥ１ＵＣＩ／冨川 2023/11/05(Sun) 23:42 No.117
えっ？
作った記憶が・・・
でも、久喜だとHPF型の方が良いかもしれません。
作った記憶が・・・
でも、久喜だとHPF型の方が良いかもしれません。
ＪＥ１ＵＣＩ／冨川 2023/11/05(Sun) 23:42 No.117
Re: ７MHｚ専用アンテナチュ－ナ－（SWR計付き）
冨川さん、こんにちは。
え！！。忘れちゃたんですか。
ＩｃｏｍのＨＰで連載されていた時に、製作していますよ。
スミスチャ－トを使って、設計していました。
（いまだに、スミスチャ－トは皆目分かりません）
最近の冨川さんの、活躍を知るにはどうしたらいいでしょうか。
今は、ＣＱ誌ですか？。
まったく謎の自作家になってしましました。
え！！。忘れちゃたんですか。
ＩｃｏｍのＨＰで連載されていた時に、製作していますよ。
スミスチャ－トを使って、設計していました。
（いまだに、スミスチャ－トは皆目分かりません）
最近の冨川さんの、活躍を知るにはどうしたらいいでしょうか。
今は、ＣＱ誌ですか？。
まったく謎の自作家になってしましました。
Re: ７MHｚ専用アンテナチュ－ナ－（SWR計付き）
ＪＥ１ＵＣＩ／冨川 2023/11/06(Mon) 23:37 No.119
確かに作っていますね。
ブツはありますが、てっきりπ型だと思っていました。
自分で作って忘れていました
特に活躍はしていませんが、今はCQ誌とFBニュースに連載を書いています。
趣味はウォーキングです。
ブツはありますが、てっきりπ型だと思っていました。
自分で作って忘れていました
特に活躍はしていませんが、今はCQ誌とFBニュースに連載を書いています。
趣味はウォーキングです。
ＪＥ１ＵＣＩ／冨川 2023/11/06(Mon) 23:37 No.119
中華：マイク Moukey MWm-5
皆さん、こんにちは。
今回私が入手したマイクは、中国製で、Ｍｏｕｋｅｙブランド
のモデル名が、ＭＷｍ－５ という物です。
アマゾンで、購入しました。
価格は、￥２０００ほどだったと思います。
ネットで探しましたら、マイクの周波数特性が見つかりました。
やはり、初めから思っていたように、低域が盛り上がっていて
高域が下がっています。
そのため、ＰＳＮ送信機との組み合わせでは、モゴモゴと低域が
多く出て、了解度が落ちていました。
もともとない高域を増やすことはできないので、見かけ上の
手直しで済ませています。
それでも、以前よりは了解度が上がったようです。
一応見つけた特性図をＵＰします。
ＳＨＵＲＥなどのマイクの特性は、高域に向かってゲインが上がっています。高域と言っても、すごく高い周波数域です。
今回のマイクは全く正反対でした。笑
皆さん、こんにちは。今回私が入手したマイクは、中国製で、Ｍｏｕｋｅｙブランド
のモデル名が、ＭＷｍ－５ という物です。
アマゾンで、購入しました。
価格は、￥２０００ほどだったと思います。
ネットで探しましたら、マイクの周波数特性が見つかりました。
やはり、初めから思っていたように、低域が盛り上がっていて
高域が下がっています。
そのため、ＰＳＮ送信機との組み合わせでは、モゴモゴと低域が
多く出て、了解度が落ちていました。
もともとない高域を増やすことはできないので、見かけ上の
手直しで済ませています。
それでも、以前よりは了解度が上がったようです。
一応見つけた特性図をＵＰします。
ＳＨＵＲＥなどのマイクの特性は、高域に向かってゲインが上がっています。高域と言っても、すごく高い周波数域です。
今回のマイクは全く正反対でした。笑
２石マイクアンプ Hi-Boost Type
皆さん、こんにちは。
昨日のマイクアンプを使った所、ＡＴＴでアンプのゲインを
落としているため、マイクアンプとしてのゲインがちょっと足りませんでした。
そこで、出力のエミッタ－フォロア－回路を、普通のアンプ回路に
変更して、出力にＶＲを入れレベル調整ができるようにしました。
大きなゲインはいらないので、エミッタ－のコンデンサ－は
省力しています。
また、ハイブ－スト部の固定抵抗を、ＶＲにして多少ト－ンの
調整ができるようんしてみました。
モニタ－してみると、音が変化します。（こんな回路で）
ただし、変化の仕方が大きく変化しないので、気を付けないと
変化していることに気が付かない場合があります。
ハイブ－ストの回路が、コンデンサ－で高音を通すと言う、
原始的な方法なので、仕方ありません。
それでも、ただカラオケマイクをつないだ場合と違い、
了解度が上がります。
ゲインも十分になり、マイクから少し離れて話すことができます。
ロ－カル局からＯＫが出たので、このプロジェクトは
もうおしまいにしようと思います。
ＰＳＮ送信機＋中華マイクで、どうにか使えるようになりました。
皆さん、こんにちは。昨日のマイクアンプを使った所、ＡＴＴでアンプのゲインを
落としているため、マイクアンプとしてのゲインがちょっと足りませんでした。
そこで、出力のエミッタ－フォロア－回路を、普通のアンプ回路に
変更して、出力にＶＲを入れレベル調整ができるようにしました。
大きなゲインはいらないので、エミッタ－のコンデンサ－は
省力しています。
また、ハイブ－スト部の固定抵抗を、ＶＲにして多少ト－ンの
調整ができるようんしてみました。
モニタ－してみると、音が変化します。（こんな回路で）
ただし、変化の仕方が大きく変化しないので、気を付けないと
変化していることに気が付かない場合があります。
ハイブ－ストの回路が、コンデンサ－で高音を通すと言う、
原始的な方法なので、仕方ありません。
それでも、ただカラオケマイクをつないだ場合と違い、
了解度が上がります。
ゲインも十分になり、マイクから少し離れて話すことができます。
ロ－カル局からＯＫが出たので、このプロジェクトは
もうおしまいにしようと思います。
ＰＳＮ送信機＋中華マイクで、どうにか使えるようになりました。
追加書き込みです。
先ほどのマイクアンプの、電源は３Ｖ（単４ｘ２本）です。
回路図を見て、書き込みが全然足りないので、お伝えします。
マイクアンプのエミッタ－に入っている、１００ｕＦはかなり
大きいですが、低域のゲイン稼ぎです。
パラの１０４は、入っていると、ちょっといい感じがしたので
入れてみました。
回路図を見て、書き込みが全然足りないので、お伝えします。
マイクアンプのエミッタ－に入っている、１００ｕＦはかなり
大きいですが、低域のゲイン稼ぎです。
パラの１０４は、入っていると、ちょっといい感じがしたので
入れてみました。
