an612
13年振りに書き込みます。
私の基板でもpana のan612は綺麗な波形になります。
写真upします。
製造後45年ほど経過していますが、生存率が高いので公開用デバイスとしてはよいと思います。
13年振りに書き込みます。私の基板でもpana のan612は綺麗な波形になります。
写真upします。
製造後45年ほど経過していますが、生存率が高いので公開用デバイスとしてはよいと思います。
2026/03/18(Wed) 07:54
Re: an612
ｔａｋｉｎｘさん、こんにちは。
１３年前に書き込みを。していただいたのでしょうか。
まだ、ＣＹＴＥＣをやっていました。hi
ＡＮ６１２のアイパタ－ン、きれいですね。
どうしたら、こんなにきれいになるのでしょうか。
低電力変調の、コツなどがあるのでしょうか。
私が掲載したものは、全体が丸っこくなって、クロスパタ－ン部も
クロスしていません。
頭の丸いのは、たぶん波形が飽和した波形に近いからだと思います。
ｔａｋｉｎｘさん、回路図などの公開は、無理でしょうか。
追試してみたいです。
ＡＮ６１２は、インラインパッケ－ジで、使いやすいですね。
１３年前に書き込みを。していただいたのでしょうか。
まだ、ＣＹＴＥＣをやっていました。hi
ＡＮ６１２のアイパタ－ン、きれいですね。
どうしたら、こんなにきれいになるのでしょうか。
低電力変調の、コツなどがあるのでしょうか。
私が掲載したものは、全体が丸っこくなって、クロスパタ－ン部も
クロスしていません。
頭の丸いのは、たぶん波形が飽和した波形に近いからだと思います。
ｔａｋｉｎｘさん、回路図などの公開は、無理でしょうか。
追試してみたいです。
ＡＮ６１２は、インラインパッケ－ジで、使いやすいですね。
Re: an612
おはようございます。
一度だけ書き込んだ記憶です。
有機ELのサムソン向け設備（実験機）の装置図面を書いていたころなので、そんなにはズレてないとおもいます。
尖がり部形状はIC内部（パターンレイアウト）で決まるので、調整次第ではないですね。
CY7045 (和名TA7045。原型番 CA3028 ：1965年リリース)の変調も綺麗なので10mまでなら使えます。私の変調画像を貼っておきます。
このCA3028は、tentecアルゴノート509に採用されておりますね。
ギルバート氏が開発に携わったSL640(SL1641)とMC1496は非常に波形が綺麗です。日本企業の開発品はそこまで綺麗になりませんね。
おはようございます。一度だけ書き込んだ記憶です。
有機ELのサムソン向け設備（実験機）の装置図面を書いていたころなので、そんなにはズレてないとおもいます。
尖がり部形状はIC内部（パターンレイアウト）で決まるので、調整次第ではないですね。
CY7045 (和名TA7045。原型番 CA3028 ：1965年リリース)の変調も綺麗なので10mまでなら使えます。私の変調画像を貼っておきます。
このCA3028は、tentecアルゴノート509に採用されておりますね。
ギルバート氏が開発に携わったSL640(SL1641)とMC1496は非常に波形が綺麗です。日本企業の開発品はそこまで綺麗になりませんね。
Re: an612 低電力変調
こんばんは。
tentec 509の回路貼っておきます。
mc1496は単なるtx mixerで使われます。高額商品だがゲインが取れないので、無線機の心臓部からやや外れた使い方です。
こんばんは。tentec 509の回路貼っておきます。
mc1496は単なるtx mixerで使われます。高額商品だがゲインが取れないので、無線機の心臓部からやや外れた使い方です。
低電力変調部デ－タUP
５０ＭＨｚAMトランシ－バ－につかう、低電力変調部の実験結果を
UPしました。
使用したICは、AN６１２と言う、ものすごく古い２重平衡変調器（ミキサ－）を使いました。
このICの手持ちが結構あるので、採用しただけで、この手のICなら同じように
使えます。（NJM２５９４など）
以前公開した、CY７０４５（差動アンプ）を使った変調器は、問題なく動作しますが、波形にひずみが出ます。たぶんこれは、バイアスの値があまりよくなく、動作点が良くないからだと思います。
そこで、今回は２重平衡型のICを使ってみました。
アイパタ－ンも取ってみましたが、教科書に出てくるような良い形とは、言えません。普通、コレクタ－変調時の物が多く掲載されているので、低電力型では、このぐらいでしょうか。
音声を、受信機でモニタ－してみると、問題なく深い変調が得られています。
多少過変調ぐらいのほうが、了解度は上がります。
現在、RF２段増幅で、＋１３ｄBmが得られています。この後、リニアンプを
付けて１W出力を狙っていきます。
低電力変調は、このパワ－アップが難しい所です。
低電力変調にこだわっているのは、変調にトランスがいらないと言う点です。
小型トランスはない訳ではないですが、仕様にあったトランスの入手は
結構難しくなっています。
AM自体の需要が、どれほどあるかは分かりませんが、低電力型変調に関して、もっと情報が出れば、SSBよりもずっと製作しやすいAMが、再び遊びの
場に復活するかもしれません。
画像フォルダ－に、いくつかのデ－タをUPしました。
５０ＭＨｚAMトランシ－バ－につかう、低電力変調部の実験結果をUPしました。
使用したICは、AN６１２と言う、ものすごく古い２重平衡変調器（ミキサ－）を使いました。
このICの手持ちが結構あるので、採用しただけで、この手のICなら同じように
使えます。（NJM２５９４など）
以前公開した、CY７０４５（差動アンプ）を使った変調器は、問題なく動作しますが、波形にひずみが出ます。たぶんこれは、バイアスの値があまりよくなく、動作点が良くないからだと思います。
そこで、今回は２重平衡型のICを使ってみました。
アイパタ－ンも取ってみましたが、教科書に出てくるような良い形とは、言えません。普通、コレクタ－変調時の物が多く掲載されているので、低電力型では、このぐらいでしょうか。
音声を、受信機でモニタ－してみると、問題なく深い変調が得られています。
多少過変調ぐらいのほうが、了解度は上がります。
現在、RF２段増幅で、＋１３ｄBmが得られています。この後、リニアンプを
付けて１W出力を狙っていきます。
低電力変調は、このパワ－アップが難しい所です。
低電力変調にこだわっているのは、変調にトランスがいらないと言う点です。
小型トランスはない訳ではないですが、仕様にあったトランスの入手は
結構難しくなっています。
AM自体の需要が、どれほどあるかは分かりませんが、低電力型変調に関して、もっと情報が出れば、SSBよりもずっと製作しやすいAMが、再び遊びの
場に復活するかもしれません。
画像フォルダ－に、いくつかのデ－タをUPしました。
Re: 低電力変調部デ－タUP
>CY７０４５（差動アンプ）を使った変調器は、問題なく動作しますが、波形にひずみが出ます。たぶんこれは、バイアスの値があまりよくなく、動作点が良くないからだと思います。
CA3028 (和名 TA7045）は等負荷で使うデバイスです。その辺りは大丈夫でしょうか？
CA3028 (和名 TA7045）は等負荷で使うデバイスです。その辺りは大丈夫でしょうか？
Re: 低電力変調部デ－タUP
ｔａｋｉｎｘさん、こんにちは。
>>CA3028 (和名 TA7045）は等負荷で使うデバイスです。その辺りは大丈夫でしょうか？
大丈夫ではなかったです。
シングルで出力していました。
聞いたので、時間を見て、再度挑戦してみます。
差動アンプの、低電力変調は、ほとんど参考資料がないですね。
ＩＣ自体もかなり古いので、余り使われないからでしょうか。
>>CA3028 (和名 TA7045）は等負荷で使うデバイスです。その辺りは大丈夫でしょうか？
大丈夫ではなかったです。
シングルで出力していました。
聞いたので、時間を見て、再度挑戦してみます。
差動アンプの、低電力変調は、ほとんど参考資料がないですね。
ＩＣ自体もかなり古いので、余り使われないからでしょうか。
Re: 低電力変調部デ－タUP
audio差動回路でも等負荷と非等負荷がありますが、「負荷がイコールで成立」する技術です。
mc1496でも非等負荷にすると変調波形は酷くなります。片側は固定抵抗、別端は半固定VRにすると綺麗な波形になります。
TA7045では負荷820オーム前後が波形綺麗です。
電波をaudio信号でスイッチングしてもAM変調。
audio信号を電波でスイッチングしてもAM変調。
変調ものは面白いですね。
audio差動回路でも等負荷と非等負荷がありますが、「負荷がイコールで成立」する技術です。mc1496でも非等負荷にすると変調波形は酷くなります。片側は固定抵抗、別端は半固定VRにすると綺麗な波形になります。
TA7045では負荷820オーム前後が波形綺麗です。
電波をaudio信号でスイッチングしてもAM変調。
audio信号を電波でスイッチングしてもAM変調。
変調ものは面白いですね。
低電力変調 MC1496
おはようございます。
MC1496は加算動作と乗算動作します。
どちらになるか？は、負荷抵抗の値次第です。
https://youtu.be/bdLNNnOSw4I?si=wT4DEC6vJunMzkgj
https://youtu.be/kuZBkxU66gw?si=n1dwia81ynQfMwgf
https://youtu.be/LI1mTo0kz4w?si=CLun7MqYj9jW0l7a
MC1496では UPした写真（加算動作波形）もつくれます。
http://www.radiokits.jp/radio_kit_/am-mc14962.html
おはようございます。MC1496は加算動作と乗算動作します。
どちらになるか？は、負荷抵抗の値次第です。
https://youtu.be/bdLNNnOSw4I?si=wT4DEC6vJunMzkgj
https://youtu.be/kuZBkxU66gw?si=n1dwia81ynQfMwgf
https://youtu.be/LI1mTo0kz4w?si=CLun7MqYj9jW0l7a
MC1496では UPした写真（加算動作波形）もつくれます。
http://www.radiokits.jp/radio_kit_/am-mc14962.html
無題
こんにちは、
自宅の火事では、燃えた木材をユンボで片づけるのはアタシの仕事でしたし、建物の上棟はアタシの仕切りでした、
工事も屋根工事はアタシひとりでやりました、
元々が材木屋でしたから、あれこれ自分でやれました、
今や新築は坪単価100マンの時代です、隔世の感がありますね !
ところで秋月の24メガクリスタル、SSBのフィルターに使えそうです、
SI5351Aも120メガを出力できるようなので、144メガのシングル
コンバージョンができるのではないかと・・・
1130ユニットを144メガにできませんかねえ ??
自宅の火事では、燃えた木材をユンボで片づけるのはアタシの仕事でしたし、建物の上棟はアタシの仕切りでした、
工事も屋根工事はアタシひとりでやりました、
元々が材木屋でしたから、あれこれ自分でやれました、
今や新築は坪単価100マンの時代です、隔世の感がありますね !
ところで秋月の24メガクリスタル、SSBのフィルターに使えそうです、
SI5351Aも120メガを出力できるようなので、144メガのシングル
コンバージョンができるのではないかと・・・
1130ユニットを144メガにできませんかねえ ??
Re: 無題
斎藤さん、こんにちは。

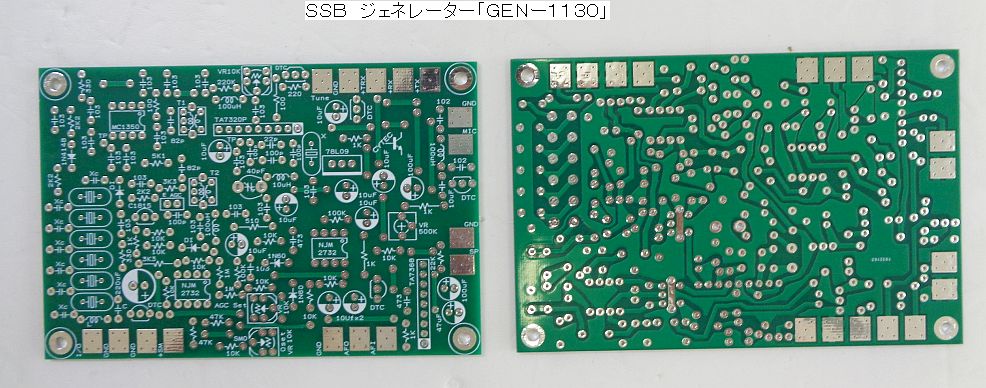

Gen１１３０のクリスタルを変更して、２４MHｚのジェネレ-タ-に変更は、できると
思います。
ただし、
１）フィルタ-入力部のマッチング回路定数変更
２)IFコイルの変更
３）BFO部のVXO定数変更
は、必要になります。

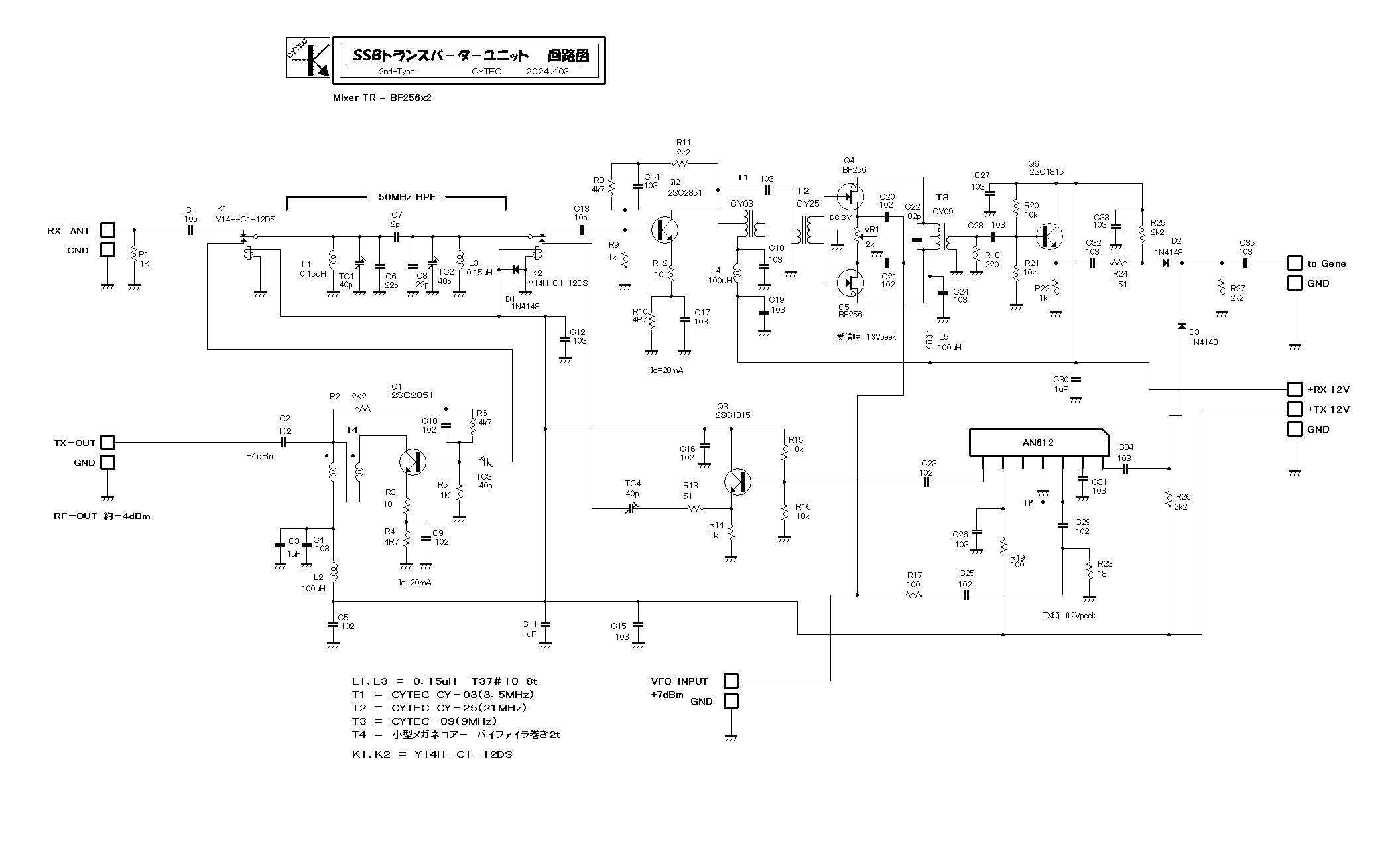

トランスバ－タ－の、Tran１１３０も使えると思いますが、ちょっと問題が
有るかもしれません。
１）コイルの変更。
現在、FCZコイルの１４４MHｚ仕様は、入手できましか？。
２）ミキサ-出力部、マッチング回路定数変更
３）送信部LPFの定数変更
あたりでしょうか。
ただ、
１）１４４MHｚとなると損失があるので、受信時のゲインが取れない。
送信時の出力が小さい
などが考えられます。
１４４ＭＨｚのリグは、作ったことがないので、たぶんレベルのアドバイス
になります。
トランスバ－タ－部などは、ブロックごとに試作して、動作確認と各部のレベル合わせを行っていくと、完成が早いと思います。
Gen１１３０のクリスタルを変更して、２４MHｚのジェネレ-タ-に変更は、できると
思います。
ただし、
１）フィルタ-入力部のマッチング回路定数変更
２)IFコイルの変更
３）BFO部のVXO定数変更
は、必要になります。
トランスバ－タ－の、Tran１１３０も使えると思いますが、ちょっと問題が
有るかもしれません。
１）コイルの変更。
現在、FCZコイルの１４４MHｚ仕様は、入手できましか？。
２）ミキサ-出力部、マッチング回路定数変更
３）送信部LPFの定数変更
あたりでしょうか。
ただ、
１）１４４MHｚとなると損失があるので、受信時のゲインが取れない。
送信時の出力が小さい
などが考えられます。
１４４ＭＨｚのリグは、作ったことがないので、たぶんレベルのアドバイス
になります。
トランスバ－タ－部などは、ブロックごとに試作して、動作確認と各部のレベル合わせを行っていくと、完成が早いと思います。
低周波発振器（１波のみ）
６ｍ、AMトランシ－バ－の、送信部を製作していますが、
オシロを使ってアイパタ－ンが見たくなり、急遽オ－ディオ発振器を
作ってみました。
回路は、雑誌に掲載されていたものを、ほぼそのまま使いました。
電源電圧が低くないと発振しないようなので、REGで５Vにしています。
こんな物でも、有ると調整が各段に楽になります。
６ｍ、AMトランシ－バ－の、送信部を製作していますが、オシロを使ってアイパタ－ンが見たくなり、急遽オ－ディオ発振器を
作ってみました。
回路は、雑誌に掲載されていたものを、ほぼそのまま使いました。
電源電圧が低くないと発振しないようなので、REGで５Vにしています。
こんな物でも、有ると調整が各段に楽になります。
マイクアンプの回路図一部違っていました。
マイクアンプの回路図で、入力部のコンデンサ－が、１ｕＦになっていますが、
現在は０．１ｕＦを、使用しています。
使用しているマイクが、カラオケ用マイクで、その成果低音部が良く出ます。
マイクを変えてみれば、もっと違った定数になると思いますが、手持ちの
マイクがこれしかないので、一応これで進めていきます。
後、コンデンサ－マイクが、つかわれている例が増えていますが、
個人的な趣味で、ダイナミックマイクが好きです。
現在は０．１ｕＦを、使用しています。
使用しているマイクが、カラオケ用マイクで、その成果低音部が良く出ます。
マイクを変えてみれば、もっと違った定数になると思いますが、手持ちの
マイクがこれしかないので、一応これで進めていきます。
後、コンデンサ－マイクが、つかわれている例が増えていますが、
個人的な趣味で、ダイナミックマイクが好きです。

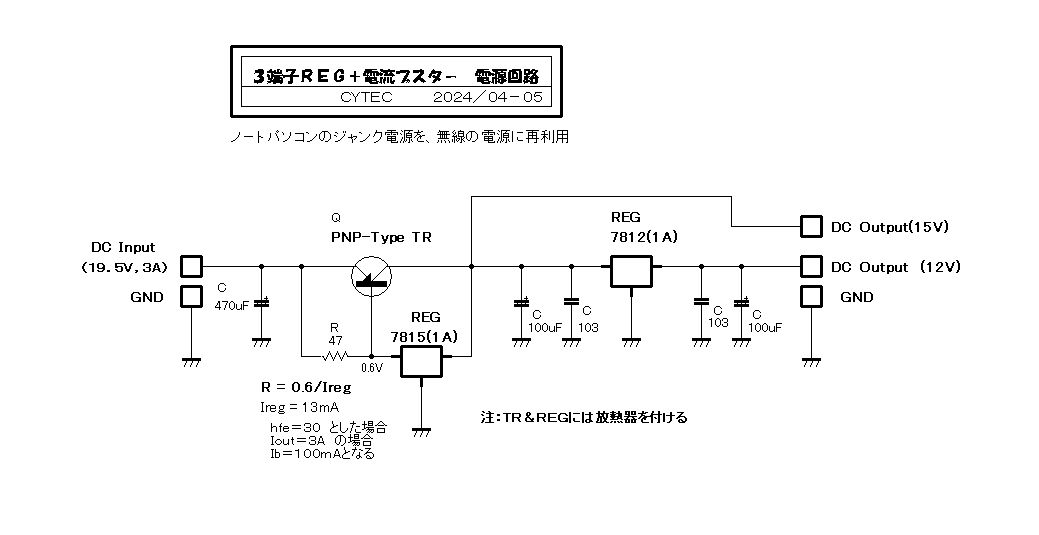

５０MHｚAMトランシ－バ－開発０１
みなさん、こんにちは。
今年は、５０MHｚAMのトランシ－バ－を作りうと、計画しています。
各ユニットごとに、試作回路を作り、動作や定数などを、詰めていこうと
やっています。
１）マイクアンプ部
マイクアンプを、いくつか試作してみましたが、やはり１石アンプでは
SSB変調と違い、少しゲイン不足な感じがしました。
そこで、ありきたりですが、OPアンプを使ったものにしました。
AM機の場合、マイクアンプの周波数特性は、低音部を切り高音を
強調したほうが、通信としては了解度が上がります。
AMはとても音質が良い変調ですが、検波がSSBと違い直接整流して
音声を得るため、ある程度帯域を絞ったほうが、了解しやすくなると思い
ます。
今回は、ＯＰアンプの入力部のコンデンサ－に、０．１ｕＦを使っています。
ＯＰアンプの入力部がＦＥＴなので、これで十分です。
２）クリスタル発振部
以前製作した送信機は、クリスタル発振に、ＴＲでクリスタルを、コレクタ－
ベ－ス間に接続する、Ｃ－Ｂ発振回路でしたが、発振周波数が銘板と
違った周波数を発振しました。約２ＫＨｚほどずれていました。
ＡＭと言えど、２ＫＨｚもずれるとやはり問題が出てきます。
発振方法を変えて、３台ほど試作してみましたが、やはりずれることが
多く、発振周波数の微調が必要なことが分かりました。
結局、１石でオ－バ－ト－ン発振は、微調が難しく、オ－ソドックスに
１石発振＋３逓倍が、一番正解かと思います。
使用した回路は、ネットで見つけたもので、たぶんコルピッツ発振に
なると思います。
回路の校正から、周波数の微調もでき、出力に３倍周波数が、得られまし
た。発振の立ち上がりも安定していて、今回はこれを採用します。
ただ、トランシ－バ－では、キャリブレ－ションでもいいのですが、やはり
ＶＦＯを使い、送受信がトランシ－ブ動作できる形がいいので、現在思案
中です。
やってみてわかったのは、ｗｅｂなどで公開されている、よくあるＱＲＰ送信
機は、周波数微調もなく、発振周波数は銘板と合っているのか、疑問を
感じました。
画像フォルダ－に、回路図などをＵＰしていきます。
みなさん、こんにちは。今年は、５０MHｚAMのトランシ－バ－を作りうと、計画しています。
各ユニットごとに、試作回路を作り、動作や定数などを、詰めていこうと
やっています。
１）マイクアンプ部
マイクアンプを、いくつか試作してみましたが、やはり１石アンプでは
SSB変調と違い、少しゲイン不足な感じがしました。
そこで、ありきたりですが、OPアンプを使ったものにしました。
AM機の場合、マイクアンプの周波数特性は、低音部を切り高音を
強調したほうが、通信としては了解度が上がります。
AMはとても音質が良い変調ですが、検波がSSBと違い直接整流して
音声を得るため、ある程度帯域を絞ったほうが、了解しやすくなると思い
ます。
今回は、ＯＰアンプの入力部のコンデンサ－に、０．１ｕＦを使っています。
ＯＰアンプの入力部がＦＥＴなので、これで十分です。
２）クリスタル発振部
以前製作した送信機は、クリスタル発振に、ＴＲでクリスタルを、コレクタ－
ベ－ス間に接続する、Ｃ－Ｂ発振回路でしたが、発振周波数が銘板と
違った周波数を発振しました。約２ＫＨｚほどずれていました。
ＡＭと言えど、２ＫＨｚもずれるとやはり問題が出てきます。
発振方法を変えて、３台ほど試作してみましたが、やはりずれることが
多く、発振周波数の微調が必要なことが分かりました。
結局、１石でオ－バ－ト－ン発振は、微調が難しく、オ－ソドックスに
１石発振＋３逓倍が、一番正解かと思います。
使用した回路は、ネットで見つけたもので、たぶんコルピッツ発振に
なると思います。
回路の校正から、周波数の微調もでき、出力に３倍周波数が、得られまし
た。発振の立ち上がりも安定していて、今回はこれを採用します。
ただ、トランシ－バ－では、キャリブレ－ションでもいいのですが、やはり
ＶＦＯを使い、送受信がトランシ－ブ動作できる形がいいので、現在思案
中です。
やってみてわかったのは、ｗｅｂなどで公開されている、よくあるＱＲＰ送信
機は、周波数微調もなく、発振周波数は銘板と合っているのか、疑問を
感じました。
画像フォルダ－に、回路図などをＵＰしていきます。
タカチのケースなど
モノタロウのページ見てたら、タカチのUCシリーズなどもう入手困難
かと思われたアルミケースがほぼフルラインナップ、
なんでここにだけあるんだろう ??
かと思われたアルミケースがほぼフルラインナップ、
なんでここにだけあるんだろう ??
Re: タカチのケースなど
斎藤さん、こんにちは。
タカチのＵＣシリ－ズですね。
私も、使っています。見栄えがいいので、あれば使いたいですね。
タカチのサイトで見ましたが、ＵＣシリ－ズもだいぶ生産中止が増えています。
たぶん、今流通しているのは在庫分だと思われます。
必要な方は、早く発注したほうがいいみたいです。
－・・・－
ケ－スに関しては、リサイクルで以前使用したケ－スを、使いまわしています。
穴が、どうにもカッコ悪いですが…。
タカチのＵＣシリ－ズですね。
私も、使っています。見栄えがいいので、あれば使いたいですね。
タカチのサイトで見ましたが、ＵＣシリ－ズもだいぶ生産中止が増えています。
たぶん、今流通しているのは在庫分だと思われます。
必要な方は、早く発注したほうがいいみたいです。
－・・・－
ケ－スに関しては、リサイクルで以前使用したケ－スを、使いまわしています。
穴が、どうにもカッコ悪いですが…。
５０ＭＨｚＡＭ送信機改良しました。
みなさん、こんにちは。
２０２１年に５０ＭＨｚＡＭ送信機を、製作しました。（当時公開しました）
内容は、低電力変調＋２ＳＣ２８５１ファイナル と言う構成で、０．１Ｗでした。
この時、オシロで変調波形を見ると、どうもいまいちな変調でした。
信号のピ－クより下側に向かって、変調しています。
普通のトランス変調は、波形のピ－クより上に変調時信号が大きくなります。
変調音は、それほど悪いとは感じませんでしたが、やはりいまいち感があります。
そこでＣＹ－７０４５の等価回路などを見て考えると、どうもＲＦとＡＦの信号の
入力が逆かもしれないと気が付きました。
差動対にＲＦ信号を入れて、定電流源を使って変調を掛けるのが、本来では
無いかと気が付き、今回回路を変更して、試作機のパタ－ンを手直しして
見たところ、以前より断然動作が、良くなりました。
低電力変調でも、オシロで波形を見ると、少しですが信号ピ－クより上側に
変調信号が飛び出ます。
これはＲＦ信号の強さとＡＦ信号の強さのバランスで、プラス変調になります。
バランスが悪いと、マイナス変調になります。
マイクゲインがギリギリだったので、マイクアンプを１段追加しました。
変調が軽くかかるようになりましたが、少し大きな音ですと、過変調になってしまします。
マイクアンプのゲインも必要ですが、ここはリミッタ－アンプの様なもののほうがいいようです。（低電力変調は、変調部にゲインがあるため、入力信号の
レベルに結構敏感なようです）
出力は、Ｔ型フィルタ－を付けたところ、１００ｍＷ出ました。
低電力変調は、パワ－アップする際は、リニアンプを使います。
キャリアだけでしたら、Ｃ級増幅など、効率が良い方法が取れますが、
変調した信号はリニアンプを使います。
今まで低電力変調にあまりよい印象を受けていませんでしたが、もっと
負荷びりすれば、結構使える変調方式ではないかと、思えるようになりました。トランスと使ってＱＲＰと言うよりも、かなり面白いと思います。
とりあえずここまでの回路図をＵＰします。
みなさん、こんにちは。２０２１年に５０ＭＨｚＡＭ送信機を、製作しました。（当時公開しました）
内容は、低電力変調＋２ＳＣ２８５１ファイナル と言う構成で、０．１Ｗでした。
この時、オシロで変調波形を見ると、どうもいまいちな変調でした。
信号のピ－クより下側に向かって、変調しています。
普通のトランス変調は、波形のピ－クより上に変調時信号が大きくなります。
変調音は、それほど悪いとは感じませんでしたが、やはりいまいち感があります。
そこでＣＹ－７０４５の等価回路などを見て考えると、どうもＲＦとＡＦの信号の
入力が逆かもしれないと気が付きました。
差動対にＲＦ信号を入れて、定電流源を使って変調を掛けるのが、本来では
無いかと気が付き、今回回路を変更して、試作機のパタ－ンを手直しして
見たところ、以前より断然動作が、良くなりました。
低電力変調でも、オシロで波形を見ると、少しですが信号ピ－クより上側に
変調信号が飛び出ます。
これはＲＦ信号の強さとＡＦ信号の強さのバランスで、プラス変調になります。
バランスが悪いと、マイナス変調になります。
マイクゲインがギリギリだったので、マイクアンプを１段追加しました。
変調が軽くかかるようになりましたが、少し大きな音ですと、過変調になってしまします。
マイクアンプのゲインも必要ですが、ここはリミッタ－アンプの様なもののほうがいいようです。（低電力変調は、変調部にゲインがあるため、入力信号の
レベルに結構敏感なようです）
出力は、Ｔ型フィルタ－を付けたところ、１００ｍＷ出ました。
低電力変調は、パワ－アップする際は、リニアンプを使います。
キャリアだけでしたら、Ｃ級増幅など、効率が良い方法が取れますが、
変調した信号はリニアンプを使います。
今まで低電力変調にあまりよい印象を受けていませんでしたが、もっと
負荷びりすれば、結構使える変調方式ではないかと、思えるようになりました。トランスと使ってＱＲＰと言うよりも、かなり面白いと思います。
とりあえずここまでの回路図をＵＰします。

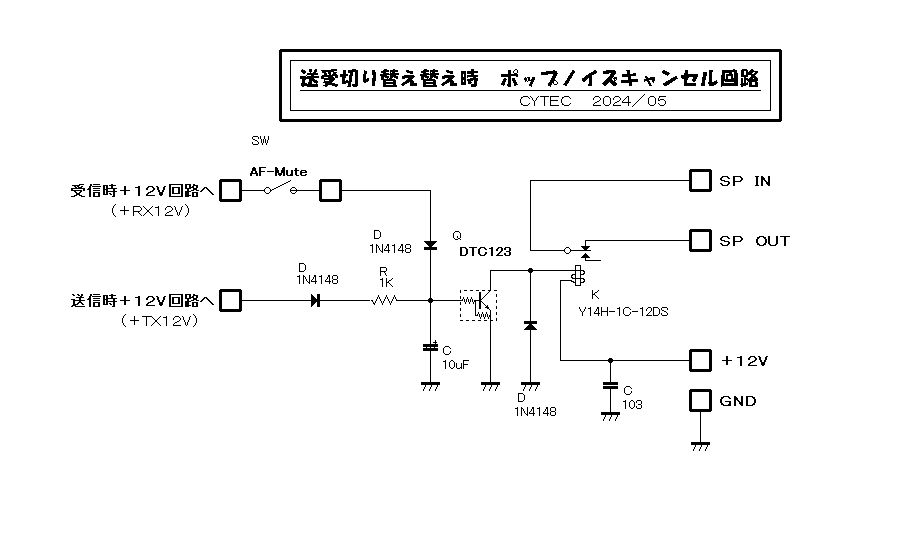

アンテナ＆無線機切り替え器
みなさん、こんにちは。
表題の、切り替え器の製作デ－タを、ＨＰ表紙部にＵＰしました。
あまり参考には、ならないかと思います。
ソフトはソ－スファイルをパッキングしてあります。
ｍｉｋｒｏＣ用です。
ＭＰＬＡＢが使える方は、ソ－スファイルにＰＩＣコンフィグ部を書き込んで
もらえれば、コンパイルできると思います。（ヘッダ－ファイルは使っていませんので、あとはそのまま使えると思います）
ついでに「画像フォルダ－」にもＵＰしました。
表題の、切り替え器の製作デ－タを、ＨＰ表紙部にＵＰしました。
あまり参考には、ならないかと思います。
ソフトはソ－スファイルをパッキングしてあります。
ｍｉｋｒｏＣ用です。
ＭＰＬＡＢが使える方は、ソ－スファイルにＰＩＣコンフィグ部を書き込んで
もらえれば、コンパイルできると思います。（ヘッダ－ファイルは使っていませんので、あとはそのまま使えると思います）
ついでに「画像フォルダ－」にもＵＰしました。
