デジタルパワ－計「ＤＰ－１０Ｗ」完成しました。
皆さん、こんにちは。
デジタルパワ－計「ＤＰ－１０Ｗ」が、完成しました。
製作デ－タの一部を、「画像フォルダ－」へＵＰしました。
ＤＰ－１０Ｗ仕様
１）測定レンジ： １００ｍＷ～１０Ｗ
２）電源は、単３電池２本（３Ｖ）
３）ダミ－は、５１オ－ム
４）最高入力電力＝１０Ｗ、 １０Ｗ連続入力、３０秒をテスト済み
１０Ｗと言う、中途半端な電力計ですが、この辺りのパワ－計は
今まで、メ－タ－式のものしかなく、目盛りも手書きの物でした
ので、今回のでグレ－ドアップしました。
ダミ－ロ－ドに使う抵抗に市販品で良い物がなく、秋月さんで販売している 金披抵抗を使いました。
５１０オーム、１Ｗｘ１０ と、規格ぎりぎりです。
しかし、金属抵抗器なので、煙も出ず、焦げることもなく、何とか
持ちそうです。１０Ｗ連続で、３０秒をテストしてあります。
かなり発熱はします。しかし、煙は出ません。
秋月さんで、ＤＣ－ＤＣコンバ－タ－（３Ｖ－＞５Ｖ）見つけたので、
今回は、電池駆動としてみました。コ－ドがなく、結果的には大変
使いやすくなりました。
使用したＬＣＤは、アマゾンで見つけた、中国製で、Ｉ２Ｃタイプの
ＬＣＤです。購入時は、結構安価でしたが、最近見たら、値上がりして
いました。表示速度が遅いのが、欠点です。
入手の関係もあるので、ソフトは秋月さんのＡＣＭ１６０２Ｎ１が
使えるタイプも作りました。
精度的には、あまりよくなく、基準に使った市販のダイワ製ＳＷＲ＆
パワ－計「ＣＮ－１０２」の持つ精度に、部品の誤差＋計算誤差
などが加わるので、それなりの精度となります。
ないより、有ったほうが便利です。
製作デ－タを、まとめようと思います。
皆さん、こんにちは。デジタルパワ－計「ＤＰ－１０Ｗ」が、完成しました。
製作デ－タの一部を、「画像フォルダ－」へＵＰしました。
ＤＰ－１０Ｗ仕様
１）測定レンジ： １００ｍＷ～１０Ｗ
２）電源は、単３電池２本（３Ｖ）
３）ダミ－は、５１オ－ム
４）最高入力電力＝１０Ｗ、 １０Ｗ連続入力、３０秒をテスト済み
１０Ｗと言う、中途半端な電力計ですが、この辺りのパワ－計は
今まで、メ－タ－式のものしかなく、目盛りも手書きの物でした
ので、今回のでグレ－ドアップしました。
ダミ－ロ－ドに使う抵抗に市販品で良い物がなく、秋月さんで販売している 金披抵抗を使いました。
５１０オーム、１Ｗｘ１０ と、規格ぎりぎりです。
しかし、金属抵抗器なので、煙も出ず、焦げることもなく、何とか
持ちそうです。１０Ｗ連続で、３０秒をテストしてあります。
かなり発熱はします。しかし、煙は出ません。
秋月さんで、ＤＣ－ＤＣコンバ－タ－（３Ｖ－＞５Ｖ）見つけたので、
今回は、電池駆動としてみました。コ－ドがなく、結果的には大変
使いやすくなりました。
使用したＬＣＤは、アマゾンで見つけた、中国製で、Ｉ２Ｃタイプの
ＬＣＤです。購入時は、結構安価でしたが、最近見たら、値上がりして
いました。表示速度が遅いのが、欠点です。
入手の関係もあるので、ソフトは秋月さんのＡＣＭ１６０２Ｎ１が
使えるタイプも作りました。
精度的には、あまりよくなく、基準に使った市販のダイワ製ＳＷＲ＆
パワ－計「ＣＮ－１０２」の持つ精度に、部品の誤差＋計算誤差
などが加わるので、それなりの精度となります。
ないより、有ったほうが便利です。
製作デ－タを、まとめようと思います。
2023/01/17(Tue) 17:03
Ｌｉｂｒａ７０００ ＡＧＣドライブ回路定数変更の件
皆さん、こんにちは。
今回尾情報は、Ｌｉｂｒａ７０００のキット、ご購入いただいた方への
情報となります。
Ｌｉｂｒａ７０００で時々、気になっていたことがありました。
その前に、時々書き込んでいますが、私にはＫＷロ－カル局がいます。
そのＯＭが、ＫＷで出ているのをワッチすると、言葉の立ち上がり時
に「カッ」と言う、ノイズが混じります。
また、強いＣＷを受けたときも、「カッ」と言うノイズを感じます。
初めこれは、ＡＧＣ回路のゲインが足りなく、信号の立ち上がり時
十分にＡＧＣで抑えきれていないのだと思っていました。
Ｌｉｂｒａ７０００のＡＧＣドライブ回路は、ＴＲ２石です。
よくここは、ＯＰアンプを使いますが、使っているＯＰアンプの入手が
面倒だったりして、どうするか考えた挙句、この程度の制御なら
ＴＲでも行けるのではと思い、ＴＲで実験したところ、いけそうな感じ
を受けたので、ＴＲにしました。
ＴＲ２石のＤＣアンプは、ＯＰアンプと違いゲインの設定ができません。
また、ゲインがどれほど照れるのかが分かりませんでした。
そこで、１段目のコレクタ－抵抗値を、２．２Ｋとして少しでも
ゲインを稼ぐようにしました。
今回、この抵抗値が高すぎたようです。強い信号時、クリップに近い
動作をしていたのかもしれません。
ＴＲのＤＣアンプに関しての解説は、ネット上でもなかなかなく
参考にするものがなく、最終的なゲイン調査は、力ずくで行いました。
（定数変更、増設、撤去の繰り返しです・・。）
その結果、ＤＣアンプ１段目のコレクタ－抵抗値を下げると、改善されることが分かりました。
値としては、１Ｋ～５１０ぐらいの間が良いみたいデス。
ＣＤアンプの動作点が正常な位置になったと思われます。
先のＫＷ局のＣＱコールをワッチしても、まったくノイズは入りません。ＡＧＣをＦａｓｔにしても、ＯＫです。
また、もう一つ改善された点があります。
それは、ＡＧＣのスタ－ト設定電圧が、ふらふらと時間で動いていたのが、小さくなったような気がします。
これも、気になっていた点でした。
Ｓメータ－お０点がずれるので分かっていました。
どこかの部品の温度特性が、かかわっているのではと思っていましたが、どこだかは分かりませんでした。
このコレクタ－抵抗が、結構影響を与えていたのでしょうか。
以上が今回の変更点ですが、あくまで強い局の信号を受けなければ、
元の定数でも大丈夫です。
Ｌｉｂｒａ７０００のユ－ザ－の方で、この記事に気が付いた方は
ぜひ定数を変えてみてください。
ＡＧＣファーストの定数は、あくまで好みです。元のままでもＯＫです。
なお、ＤＣアンプ１段目のベ－スに増設した１Ｍ抵抗は、無くても
動作的には大きな変化はありません。
ただ、個人的には入れたほうが、なんとなく安定するような感じを
受けたので入れています。あってもなくても、いい抵抗ですが。
－・・・－
昨年の引き続きの、デジタルパワ－計も、やっています。
現在、ソフトを書いています。
皆さんは、今年の製作目標には、何を選びましたか？。
皆さん、こんにちは。今回尾情報は、Ｌｉｂｒａ７０００のキット、ご購入いただいた方への
情報となります。
Ｌｉｂｒａ７０００で時々、気になっていたことがありました。
その前に、時々書き込んでいますが、私にはＫＷロ－カル局がいます。
そのＯＭが、ＫＷで出ているのをワッチすると、言葉の立ち上がり時
に「カッ」と言う、ノイズが混じります。
また、強いＣＷを受けたときも、「カッ」と言うノイズを感じます。
初めこれは、ＡＧＣ回路のゲインが足りなく、信号の立ち上がり時
十分にＡＧＣで抑えきれていないのだと思っていました。
Ｌｉｂｒａ７０００のＡＧＣドライブ回路は、ＴＲ２石です。
よくここは、ＯＰアンプを使いますが、使っているＯＰアンプの入手が
面倒だったりして、どうするか考えた挙句、この程度の制御なら
ＴＲでも行けるのではと思い、ＴＲで実験したところ、いけそうな感じ
を受けたので、ＴＲにしました。
ＴＲ２石のＤＣアンプは、ＯＰアンプと違いゲインの設定ができません。
また、ゲインがどれほど照れるのかが分かりませんでした。
そこで、１段目のコレクタ－抵抗値を、２．２Ｋとして少しでも
ゲインを稼ぐようにしました。
今回、この抵抗値が高すぎたようです。強い信号時、クリップに近い
動作をしていたのかもしれません。
ＴＲのＤＣアンプに関しての解説は、ネット上でもなかなかなく
参考にするものがなく、最終的なゲイン調査は、力ずくで行いました。
（定数変更、増設、撤去の繰り返しです・・。）
その結果、ＤＣアンプ１段目のコレクタ－抵抗値を下げると、改善されることが分かりました。
値としては、１Ｋ～５１０ぐらいの間が良いみたいデス。
ＣＤアンプの動作点が正常な位置になったと思われます。
先のＫＷ局のＣＱコールをワッチしても、まったくノイズは入りません。ＡＧＣをＦａｓｔにしても、ＯＫです。
また、もう一つ改善された点があります。
それは、ＡＧＣのスタ－ト設定電圧が、ふらふらと時間で動いていたのが、小さくなったような気がします。
これも、気になっていた点でした。
Ｓメータ－お０点がずれるので分かっていました。
どこかの部品の温度特性が、かかわっているのではと思っていましたが、どこだかは分かりませんでした。
このコレクタ－抵抗が、結構影響を与えていたのでしょうか。
以上が今回の変更点ですが、あくまで強い局の信号を受けなければ、
元の定数でも大丈夫です。
Ｌｉｂｒａ７０００のユ－ザ－の方で、この記事に気が付いた方は
ぜひ定数を変えてみてください。
ＡＧＣファーストの定数は、あくまで好みです。元のままでもＯＫです。
なお、ＤＣアンプ１段目のベ－スに増設した１Ｍ抵抗は、無くても
動作的には大きな変化はありません。
ただ、個人的には入れたほうが、なんとなく安定するような感じを
受けたので入れています。あってもなくても、いい抵抗ですが。
－・・・－
昨年の引き続きの、デジタルパワ－計も、やっています。
現在、ソフトを書いています。
皆さんは、今年の製作目標には、何を選びましたか？。
ご無沙汰しております。
明けましておめでとうございます。
最近ご無沙汰しておりました。
今日は山の上から50Mhzにでておりました。
佐倉市と戸田市から100mwのDSBて呼んできた局がいます。HAYABUSA6です。
弱いですが、綺麗な変調でした。
最近ご無沙汰しておりました。
今日は山の上から50Mhzにでておりました。
佐倉市と戸田市から100mwのDSBて呼んできた局がいます。HAYABUSA6です。
弱いですが、綺麗な変調でした。
Re: ご無沙汰しております。
梅津さん、皆さん、こんにちは。
梅津さん、あけましておめでとございます。
お久しぶりですね。
相変わらずアクティブに、活動しているようですね。
>>佐倉市と戸田市から100mwのDSBて呼んできた局がいます。HAYABUSA6
>>です。
これは、うれしい情報ですね。
HAYABUSA６は、２０１２年に製作したもので、もう１０年が経ちました。早いですね～。
そういえば、私のHAYABUSA6は、しばらく火が入っていませんね。
これを機会に、整備してみましょう。
前々から書き込んでいますが、今年は５０MHｚのトランシ-バ-を
製作したいと、思っています。
このお正月も、以前に雑誌などに掲載された５０MHｚ関係の
記事を、見ていました。
明日から、本業復帰となります。
今年も、よろしくお願いいたします。
梅津さん、あけましておめでとございます。
お久しぶりですね。
相変わらずアクティブに、活動しているようですね。
>>佐倉市と戸田市から100mwのDSBて呼んできた局がいます。HAYABUSA6
>>です。
これは、うれしい情報ですね。
HAYABUSA６は、２０１２年に製作したもので、もう１０年が経ちました。早いですね～。
そういえば、私のHAYABUSA6は、しばらく火が入っていませんね。
これを機会に、整備してみましょう。
前々から書き込んでいますが、今年は５０MHｚのトランシ-バ-を
製作したいと、思っています。
このお正月も、以前に雑誌などに掲載された５０MHｚ関係の
記事を、見ていました。
明日から、本業復帰となります。
今年も、よろしくお願いいたします。
謹賀新年
あけましておめでとうございます。
今年も、もよろしくお願いいたします。
Ｌｉｂｒａ７０００＋ＶＣ２００で、５０Ｍ＜Ｈｚ、１８ＭＨｚを
聞いてみましたが、１８ＭＨｚが面白そうです。
今まであまり気にしていませんでしたが、国内が結構広く開けてます。
マダマダ、面白いことがありそうです。
２０２３／０１ 内田
今年も、もよろしくお願いいたします。
Ｌｉｂｒａ７０００＋ＶＣ２００で、５０Ｍ＜Ｈｚ、１８ＭＨｚを
聞いてみましたが、１８ＭＨｚが面白そうです。
今まであまり気にしていませんでしたが、国内が結構広く開けてます。
マダマダ、面白いことがありそうです。
２０２３／０１ 内田
良いお年をお迎えください。
皆さん、こんにちは。
今年一年、ＣＹＴＥＣのＨＰをご覧いただき、ありがとうございました。
今年は、ほぼ一年間受信機作りに、明け暮れました。
昨年（２０２１年）の１２月に、ＡＤ６０３のＩＦ回路を作り始めて
からの、１年間でした。
こんなに長く一つのプロジェクトを、続けたのは初めてのことでした。
何科、一年が早かったですね。
Ｌｉｂｒａ７０００のキットを、少量ですが出せました。
完売しまして、ありがとうございました。
さて、来年は何をやりますか。

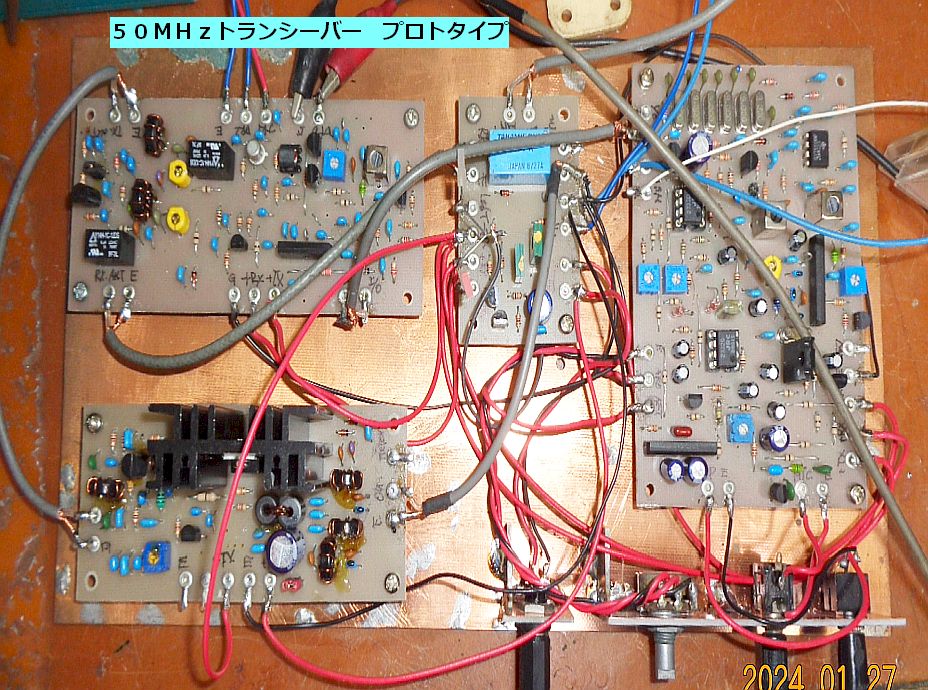

一応、やりたいと思っているのは、５０ＭＨｚＳＳＢトランシ－バ－
です。いまさらと言う感もありますが・・・。
と言うのも、なかなかオリジナルな回路を、考える余地がないような
バンドです。ずいぶんと製作例が出ていますし。
なるべく簡単にいきたいですね。と言っていて、簡単になった試しが
ありませんが…。
その前に、いくつかの課題をかたずけたいと思います。
まだまだ作りたいものがあると言うのは、いいことですね。
来年も、一年間、よろしくお願いいたします。
ＣＹＴＥＣ 内田
今年一年、ＣＹＴＥＣのＨＰをご覧いただき、ありがとうございました。
今年は、ほぼ一年間受信機作りに、明け暮れました。
昨年（２０２１年）の１２月に、ＡＤ６０３のＩＦ回路を作り始めて
からの、１年間でした。
こんなに長く一つのプロジェクトを、続けたのは初めてのことでした。
何科、一年が早かったですね。
Ｌｉｂｒａ７０００のキットを、少量ですが出せました。
完売しまして、ありがとうございました。
さて、来年は何をやりますか。
一応、やりたいと思っているのは、５０ＭＨｚＳＳＢトランシ－バ－
です。いまさらと言う感もありますが・・・。
と言うのも、なかなかオリジナルな回路を、考える余地がないような
バンドです。ずいぶんと製作例が出ていますし。
なるべく簡単にいきたいですね。と言っていて、簡単になった試しが
ありませんが…。
その前に、いくつかの課題をかたずけたいと思います。
まだまだ作りたいものがあると言うのは、いいことですね。
来年も、一年間、よろしくお願いいたします。
ＣＹＴＥＣ 内田
訂正です。
皆さん、こんにちは。
今日は、以前の書き込みに対しての訂正があります。
パワ－計出、上の方の目盛りが詰まるのは、ダイオ－ドのせいと書きましたが、パワ－を求める式の中に、電圧の２乗が入るためでした。
ＪＡ２のＯＭさんからのご指摘で、分かりました。
皆さん、ごめんなさい。
今日は、以前の書き込みに対しての訂正があります。
パワ－計出、上の方の目盛りが詰まるのは、ダイオ－ドのせいと書きましたが、パワ－を求める式の中に、電圧の２乗が入るためでした。
ＪＡ２のＯＭさんからのご指摘で、分かりました。
皆さん、ごめんなさい。
パワー計補正
いつも参考にさせていただいてます。
補正ですが、私はいつも、エクセルで近似式を求めています。
グラフでは3v付近で直線近似を2つぐらいに分ければどうでしょうか。
プログラム容量に余裕があると思いますので、複雑な近似式も
盛り込めそうですね。
補正ですが、私はいつも、エクセルで近似式を求めています。
グラフでは3v付近で直線近似を2つぐらいに分ければどうでしょうか。
プログラム容量に余裕があると思いますので、複雑な近似式も
盛り込めそうですね。
Re: パワー計補正
ＪＡ９ＣＤＥさん、こんにちは。
パワ-系の補正に関しての、アドバイスありがとうございます。
エクセルを使っての補正と言う事ですが、どのように補正するかが
分かりません。
方法を知りたいですが、どうしたらいいでしょうか。
一度、メ-ルを差し上げたいと思います。
ＰＩＣのメモリ-容量ですが、現在で最乗が５．８％しかありません。
ＦｌｏａｔからＢＣＤへの変換にかなりメモリ-を使っています。
また、Ｆｌｏａｔの２乗計算も、使いますね。
足りなかったら、ＰＩＣ１６Ｆ１８２５あたりに変更します。
パワ-系の補正に関しての、アドバイスありがとうございます。
エクセルを使っての補正と言う事ですが、どのように補正するかが
分かりません。
方法を知りたいですが、どうしたらいいでしょうか。
一度、メ-ルを差し上げたいと思います。
ＰＩＣのメモリ-容量ですが、現在で最乗が５．８％しかありません。
ＦｌｏａｔからＢＣＤへの変換にかなりメモリ-を使っています。
また、Ｆｌｏａｔの２乗計算も、使いますね。
足りなかったら、ＰＩＣ１６Ｆ１８２５あたりに変更します。
パワ－計の苦戦の理由
皆さん、こんにちは。
すっかり冬になりましたね。
元気にいきましょう。
さて、ここの所開発している、デジタルパワ－系ですが、先日書きましたが、思ったように測定ができません。
ようやく理由が分かりました。
抵抗の両端のＲＦ信号を、ダイオ-ドで整流した場合、出力電圧は、
リニアに変化しないと言う事に気が付きました。
添付したグラフを見てもらうと分かりますが、対数的に出力しています。
思い違いは、この部分でした。実際に測定してみて、分かりました。
メ-タ-式の、パワ－計をよく見ると、メ-タ-の目盛りが、上に行くほど
詰まっています。目盛りで対数的な変化を吸収していたんですね。
分かればなんという事はないのですが、気が付きませんでした。
ＤＣの値を補正すれば問題ないのですが、どうも能力不足で
補正方法が分かりません。
どなたか、分かる方がいましたら、お教えください。
今まで、有りそうであまり見なかった、デジタルパワ－計ですが、
なんとなく理由が分かりました。
どうしましょう・・・・。
皆さん、こんにちは。すっかり冬になりましたね。
元気にいきましょう。
さて、ここの所開発している、デジタルパワ－系ですが、先日書きましたが、思ったように測定ができません。
ようやく理由が分かりました。
抵抗の両端のＲＦ信号を、ダイオ-ドで整流した場合、出力電圧は、
リニアに変化しないと言う事に気が付きました。
添付したグラフを見てもらうと分かりますが、対数的に出力しています。
思い違いは、この部分でした。実際に測定してみて、分かりました。
メ-タ-式の、パワ－計をよく見ると、メ-タ-の目盛りが、上に行くほど
詰まっています。目盛りで対数的な変化を吸収していたんですね。
分かればなんという事はないのですが、気が付きませんでした。
ＤＣの値を補正すれば問題ないのですが、どうも能力不足で
補正方法が分かりません。
どなたか、分かる方がいましたら、お教えください。
今まで、有りそうであまり見なかった、デジタルパワ－計ですが、
なんとなく理由が分かりました。
どうしましょう・・・・。
ＤＰ－１０ パワ－計出苦戦しています。
皆さん、こんにちは。
デジタルパワ－計「ＤＰ－１０」のソフトで、苦戦しています。
１）抵抗とＡ／Ｄ変換なので、一点で設定すれば、あとは比例的に
表示するものと思っていましたが、結構パワ－により誤差が違って
います。何か、思い違いをしているのかもしれません。
２）１Ｗ以下の場合の表示を変えるために、ＩＦ分を使っていますが、
その時の比較する値が、はっきり決まらず、１Ｗ近くの表示が
ちょっと甘いです。
３）また、１００ｍＷ以下は、０ｍＷと表示させますが、同じように
比較する値が、ぴったりと決まりません。
４）どこかの定数を決めると、どこかの定数に影響が出るため、
いたちごっこの様な様子になっています。
ある程度使えるようなら、精度は追いかけず、行きそうな感じですね。
近々、デ－タをＵＰできると思います。
デジタルパワ－計「ＤＰ－１０」のソフトで、苦戦しています。
１）抵抗とＡ／Ｄ変換なので、一点で設定すれば、あとは比例的に
表示するものと思っていましたが、結構パワ－により誤差が違って
います。何か、思い違いをしているのかもしれません。
２）１Ｗ以下の場合の表示を変えるために、ＩＦ分を使っていますが、
その時の比較する値が、はっきり決まらず、１Ｗ近くの表示が
ちょっと甘いです。
３）また、１００ｍＷ以下は、０ｍＷと表示させますが、同じように
比較する値が、ぴったりと決まりません。
４）どこかの定数を決めると、どこかの定数に影響が出るため、
いたちごっこの様な様子になっています。
ある程度使えるようなら、精度は追いかけず、行きそうな感じですね。
近々、デ－タをＵＰできると思います。
デジタルパワ－計の製作
皆さん、こんにちは。
前回の流れで、Ｌｉｂｒａ７０００をトランシ-バ-にする、
アダプタ-を作ろうとしています。
そこで気が付いたのが、パワ-計がないと言う事です。
小さなパワ-は、ＲＦ－Ｍａｔｅで間に合いますが、１Ｗ～１０Ｗ
あたりのパワ-を測る物を持っていません。
実は、ＳＷＲ計を持っているので、ない訳ではないのですが、
２ＫＷまで測れるやつで、２０Ｗまでの測定レンジが付いていますが、
とにかく使いにくいと感じていました。
ＱＲＯするために、リニアアンプを作る際、入力電力が５Ｗとか
３Ｗとかの場合、これを測るのに困っていました。
そこで、ちょっとサブル-チンへジャンプ・・・。
１０Ｗまでを測る、デジタルパワ-計を、作ることにしました。
いつもそうですが、なんかやるとき、無い物を作る所から始めないと
進まないです。
現在、ハ-ドとソフトの両方で、実験しています。
１００ｍＷ～１０Ｗまで、測定できそうです。
この１００ｍＷ台が測れると言うのは、プリドライバ-やドライバ-段の
製作に使えます。
やってみると、抵抗分圧で後は計算なので、誤差が少ないだろうと
思っていましたが、低いほうで合わせると高いほうでずれると言う
有様です。
原因が良く分からないのですが、アナログ部分の損失や、計算時の
丸めに誤差が含まれているかだろうと思います。
デジタルの物は、結構精度を出すのが大変で、表示を見ては正確に
見えますが、基本メ-タ-表示とあまり変わらない、と言う場合も
あります。
今回、久々にＰＩＣのＡ／Ｄ変換を使いましたが、ＳＷＲ計も
作ってみたいですね。
作りますけど・・・・。
所で、我が家には、パワ-が制御できる送信機は、古いトランシ-バ-
一台だけです。おまけに、１０Ｗ出ません。古いからでしょうか。
こんな状態で、作るのですから、大変としか言えませんネ。
皆さん、こんにちは。前回の流れで、Ｌｉｂｒａ７０００をトランシ-バ-にする、
アダプタ-を作ろうとしています。
そこで気が付いたのが、パワ-計がないと言う事です。
小さなパワ-は、ＲＦ－Ｍａｔｅで間に合いますが、１Ｗ～１０Ｗ
あたりのパワ-を測る物を持っていません。
実は、ＳＷＲ計を持っているので、ない訳ではないのですが、
２ＫＷまで測れるやつで、２０Ｗまでの測定レンジが付いていますが、
とにかく使いにくいと感じていました。
ＱＲＯするために、リニアアンプを作る際、入力電力が５Ｗとか
３Ｗとかの場合、これを測るのに困っていました。
そこで、ちょっとサブル-チンへジャンプ・・・。
１０Ｗまでを測る、デジタルパワ-計を、作ることにしました。
いつもそうですが、なんかやるとき、無い物を作る所から始めないと
進まないです。
現在、ハ-ドとソフトの両方で、実験しています。
１００ｍＷ～１０Ｗまで、測定できそうです。
この１００ｍＷ台が測れると言うのは、プリドライバ-やドライバ-段の
製作に使えます。
やってみると、抵抗分圧で後は計算なので、誤差が少ないだろうと
思っていましたが、低いほうで合わせると高いほうでずれると言う
有様です。
原因が良く分からないのですが、アナログ部分の損失や、計算時の
丸めに誤差が含まれているかだろうと思います。
デジタルの物は、結構精度を出すのが大変で、表示を見ては正確に
見えますが、基本メ-タ-表示とあまり変わらない、と言う場合も
あります。
今回、久々にＰＩＣのＡ／Ｄ変換を使いましたが、ＳＷＲ計も
作ってみたいですね。
作りますけど・・・・。
所で、我が家には、パワ-が制御できる送信機は、古いトランシ-バ-
一台だけです。おまけに、１０Ｗ出ません。古いからでしょうか。
こんな状態で、作るのですから、大変としか言えませんネ。
